| MOQ: | 1 |
| giá bán: | Customized |
| tiêu chuẩn đóng gói: | Vỏ ván ép |
| Thời gian giao hàng: | 30 ngày |
| Phương thức thanh toán: | T/t |
| khả năng cung cấp: | 10 bộ mỗi tháng |

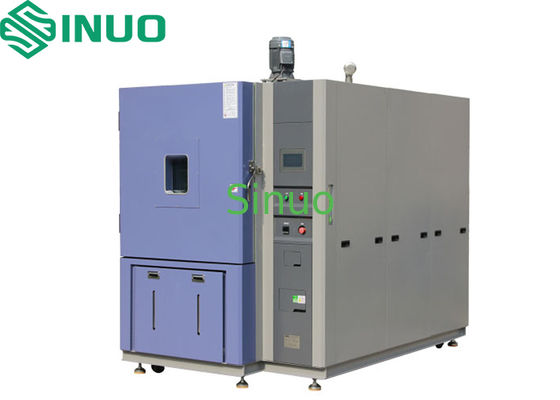

Phòng thử nghiệm áp suất thấp nhiệt độ thấp -40°C đến +70°C 5kPa
Tổng quan về sản phẩm:
Buồng thử nghiệm áp suất thấp ở nhiệt độ cao và thấp này là thiết bị mô phỏng môi trường có độ chính xác cao được thiết kế để kiểm tra độ tin cậy của pin và các sản phẩm điện tử. Nó có thể tiến hành thử nghiệm mẫu lâu dài và ổn định ở nhiệt độ thấp, nhiệt độ cao, áp suất thấp và các điều kiện kết hợp của chúng. Thiết bị này sử dụng hệ thống điều khiển PID máy vi tính để đạt được sự điều chỉnh chính xác về nhiệt độ, độ ẩm và áp suất, đồng thời có tính năng làm lạnh nén theo tầng cơ học làm mát bằng không khí, sưởi ấm bằng điện ống vây, bơm chân không và các chức năng điều áp thủ công. Ngoài ra, thiết bị còn được trang bị hệ thống giảm áp chống nổ, hệ thống chữa cháy tự động bằng carbon dioxide, nhiều thiết bị bảo vệ an toàn và hệ thống điều khiển lập trình tiên tiến. Nó hỗ trợ thử nghiệm lập trình, thu thập dữ liệu và giám sát từ xa, giúp nó có thể áp dụng rộng rãi để thử nghiệm khả năng chống chịu môi trường trong ngành công nghiệp pin, điện tử và hàng không vũ trụ, đảm bảo hiệu suất và độ an toàn của sản phẩm trong các điều kiện khắc nghiệt.
Thông số kỹ thuật:
|
Hiệu suất |
|
|
Phương pháp làm mát |
Làm mát bằng không khí |
|
Phạm vi nhiệt độ |
-40oC~+70oC |
|
Biến động nhiệt độ |
≤ 0,5oC (áp suất xung quanh, không tải) |
|
Độ lệch nhiệt độ |
≤ ± 2,0oC (áp suất xung quanh, không tải) |
|
Thời gian gia nhiệt |
20oC → +100oC, 30 phút (áp suất xung quanh) |
|
Thời gian làm mát |
20oC → -40oC, 30 phút (áp suất xung quanh) |
|
Phạm vi áp suất |
Áp suất xung quanh ~ 5 kPa (thường là 11,6 kPa) |
|
Độ lệch áp suất |
≤ ±2 kPa ( ≥ 40 kPa)
≤ ±5% (2–40 kPa) |
|
Phạm vi điều khiển tích hợp áp suất-nhiệt độ |
|
|
Biến động áp suất |
≤ ±2 kPa (1 thanh ~ 40 kPa); ≤ ±5% (40 kPa ~ 2 kPa) |
|
thời gian giảm áp |
30 phút đến 5 kPa |
|
Yêu cầu chương trình |
Pin thử nghiệm và bộ pin phải được bảo quản ở nhiệt độ 75 ± 2°C trong ít nhất 6 giờ, sau đó bảo quản ở nhiệt độ -40 ± 2°C trong ít nhất 6 giờ. Khoảng thời gian tối đa giữa hai nhiệt độ thử nghiệm tới hạn phải là 30 phút. Chu kỳ này phải được lặp lại 10 lần. Sau đó, tất cả pin thử nghiệm và bộ pin phải được bảo quản ở nhiệt độ môi trường xung quanh (20 ± 5°C) trong 24 giờ. Đối với pin và bộ pin lớn, thời gian phơi sáng ở nhiệt độ thử nghiệm khắc nghiệt phải ít nhất là 12 giờ. |
|
Đặc điểm kết cấu |
|
|
Thông số kỹ thuật mẫu |
Điện áp có thể lựa chọn: 12 V, 24 V, 36 V hoặc 48 V Kích thước pin tối đa: W720*H480*D600 mm Trọng lượng: 280 kg Điện áp tối đa: 56 V Dòng điện tối đa: 300 A |
|
Kích thước buồng bên trong |
W*H*D: 1000*1000*1000 mm |
|
Kích thước bên ngoài |
W*H*D: 3250*1400*2000 mm (không bao gồm phần nhô ra) |
|
Vật liệu tường ngoài |
tấm sắt sơn 1,5mm |
|
Vật liệu tường bên trong |
Thép không gỉ SUS304 (5 mm, kết cấu chịu áp lực) |
|
Vật liệu cách nhiệt |
Bọt polyurethane cứng nhắc |
|
Cửa buồng |
Cửa đơn có tay nắm chống cháy nổ, cửa sổ quan sát, đèn chiếu sáng bên trong |
|
Bài đăng dẫn đầu và thiết bị đầu cuối |
Một dây dẫn Φ100 mm ở phía bên trái; mặt bích thiết bị đầu cuối kín |
|
Van lạm phát bằng tay |
Để cân bằng áp suất thủ công khi mất điện |
|
Kệ |
Hai kệ thép không gỉ |
|
Lò sưởi buồng |
Lò sưởi ống vây bằng thép không gỉ |
|
Điều khiển máy sưởi |
Điều chế độ rộng xung SSR (rơle trạng thái rắn) |
|
Bơm chân không |
Máy bơm chân không cánh gạt quay một tầng truyền động trực tiếp, làm mát bằng không khí, làm mát bằng không khí ULVAC VD401 (có bộ lọc sương mù dầu, kính quan sát dầu và van dằn gas) |
|
Cảm biến chân không |
UNIK 5072 (GE, Mỹ), Phạm vi: 0–200 kPa, Độ chính xác: ±0,2% FS.BSL, Đầu ra: 4–20 mA, Giao diện áp suất: ren trong G1/4 |
|
Hệ thống lạnh |
|
|
Phương pháp làm việc |
Làm mát bằng không khí, nén cơ học, tầng kép |
|
Máy nén |
Máy nén cơ khí |
|
thiết bị bay hơi |
Bộ trao đổi nhiệt ống đồng có vây |
|
bình ngưng |
Vỏ và ống làm mát bằng không khí |
|
chất làm lạnh |
R404a/R23 (không chứa fluoride, thân thiện với môi trường, ODP = 0) |
|
Phụ kiện |
Máy sấy, tách dầu, kính quan sát chất làm lạnh, van dịch vụ |
|
Hệ thống chống cháy nổ |
|
|
Giảm áp lực |
Hai lỗ thông hơi chống cháy nổ 300*300 mm có cửa; mở ra khi áp suất buồng ≥ 0,01 MPa, được nối với bản lề cường độ cao và xích thép không gỉ
|
|
Chữa cháy |
Hệ thống CO₂ với điều khiển tự động và thủ công từ xa
|
|
Dây chuyền chống cháy nổ |
Hai dây xích trên cửa chính để ngăn cửa bật mở
|
|
Hệ thống điều khiển điện |
|
|
Bộ điều khiển |
Màn hình LCD màu TFT 7 inch |
|
Chế độ hoạt động |
Chế độ chương trình / chế độ giá trị cố định |
|
Lập trình |
Menu tiếng Trung, nhập liệu bằng màn hình cảm ứng |
|
Dung lượng chương trình |
Tối đa 20 chương trình, 1000 bước, 20 chu kỳ (tối đa 99 bước mỗi chu kỳ) |
|
Trưng bày |
Các giá trị cài đặt (SV) và giá trị thực tế (PV) của nhiệt độ, độ ẩm và áp suất được hiển thị trực tiếp. Số chương trình hiện tại, bước, thời gian còn lại, số chu kỳ và thời gian vận hành. Chỉnh sửa chương trình, đường cong đồ họa và hiển thị trạng thái của điểm cố định hoặc hành động được lập trình. |
|
Nghị quyết |
Nhiệt độ: 0,01oC; Độ ẩm: 0,1%; Thời gian: 1 phút |
|
Bảo vệ trên / dưới nhiệt độ |
Báo động có thể cấu hình |
|
đầu vào |
Cặp nhiệt điện / RTD / Điện áp / Dòng điện |
|
Điều khiển |
PID bão hòa chống tích phân (BTHC/BTPC) |
|
Ghi dữ liệu |
RAM hỗ trợ bằng pin, có thể lưu trữ các giá trị đã đặt của thiết bị, giá trị được lấy mẫu và dấu thời gian lấy mẫu tương ứng; Tối đa 60 ngày (khoảng thời gian lấy mẫu 1,5 phút) |
|
chức năng USB |
Ổ đĩa flash 1 GB, phần mềm PC để quản lý chương trình và xuất dữ liệu |
|
Giao diện truyền thông |
RS232, RS485; điều khiển và giám sát từ xa, điều khiển đồng bộ nhiều máy |
|
Bộ nhớ tắt nguồn |
Có thể định cấu hình để làm nóng/làm mát/dừng khi khôi phục |
|
hẹn giờ |
Tự động khởi động/dừng |
|
Chức năng phụ trợ |
Hiển thị mã cảnh báo lỗi, bảo vệ tắt nguồn và chức năng tự chẩn đoán. |
|
Kết nối mạng |
Có thể kết nối với mạng Ethernet thông qua phần mềm chuyên dụng, cho phép điều khiển từ xa, hỗ trợ từ xa và thu thập dữ liệu thử nghiệm. Nhiều máy có thể được điều khiển đồng thời qua mạng. |
|
Bảng điều khiển |
Một.Công tắc dừng khẩn cấp b. Công tắc nguồn c. Bảo vệ quá nhiệt d. Giao diện RS-485 đ. Giao diện USB |
|
Bảo vệ an toàn |
|
|
Hệ thống lạnh |
Bảo vệ quá nhiệt, quá dòng, áp suất cao cho máy nén |
|
Buồng thử nghiệm |
Có thể điều chỉnh bảo vệ quá nhiệt, cầu chì buồng, ống dẫn khí quá nhiệt, quạt quá nóng, quá dòng nóng và cầu chì |
|
Khác |
Trình tự pha, rò rỉ, quá tải, ngắn mạch, bảo vệ động cơ bơm chân không |
|
Điều kiện hoạt động |
|
|
Nguồn điện |
AC 3φ 4W 380V 50Hz (RSTN + PE), dao động điện áp ±10% |
|
Nguồn khí nén |
4–7 kg/cm2(Khách hàng cung cấp) |
|
Nhiệt độ môi trường xung quanh |
5–35oC |
Danh sách thành phần chính:
|
KHÔNG. |
Thành phần |
Thương hiệu |
Bình luận |
|
1 |
Máy nén |
Bitzer |
|
|
2 |
Máy tách dầu |
Emerson, Hoa Kỳ |
|
|
3 |
Bộ trao đổi nhiệt dạng tấm |
GEA, Đức |
|
|
4 |
Công tắc áp suất |
DANFOSS, Đan Mạch |
|
|
5 |
bình ngưng |
Côn Lâm |
|
|
6 |
thiết bị bay hơi |
Quảng Châu Vĩnh Cường |
|
|
7 |
Máy sấy |
DANFOSS, Đan Mạch |
|
|
8 |
Van giãn nở |
DANFOSS, Đan Mạch |
|
|
9 |
Van giãn nở |
HONEYWELL, Mỹ |
|
|
10 |
Van điện từ |
Nickideu, Nhật Bản |
|
|
11 |
Van điện từ |
DANFOSS, Đan Mạch |
|
|
12 |
Bộ điều khiển |
Đằng Long |
|
|
13 |
Máy cắt rò rỉ |
Thạch Lâm, Đài Loan |
|
|
14 |
Bộ ngắt mạch |
Schneider, Pháp |
|
|
15 |
Công tắc tơ AC |
Schneider, Pháp |
|
|
16 |
Rơle nhiệt |
Schneider, Pháp |
|
|
17 |
Rơle thứ tự pha |
Siel, Thụy Sĩ |
|
|
18 |
Rơle trạng thái rắn |
Siel, Thụy Sĩ |
|
|
19 |
Rơle trung gian |
Omron, Nhật Bản |
|
|
20 |
Động cơ tuần hoàn |
TECO, Đài Loan |
|
|
21 |
Bơm chân không |
ULVAC VD401 3φ 380V |
|
|
22 |
Van chân không |
RIKEN AVB-KF-40-P, Nhật Bản |
|
|
23 |
Cảm biến chân không |
GE UNIK 5072 |
|
