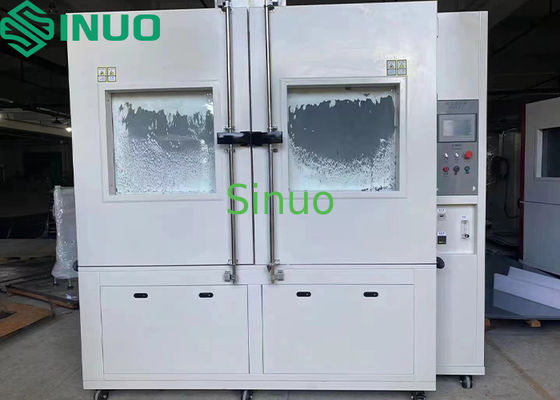

Buồng thử nghiệm cát và bụi đi bộ 6 M³ để kiểm tra bảo vệ bụi IP

Thể tích và Kích thước

Kích thước mẫu

Chiều rộng: 36–39 inch (≈ 91,44–99,06 cm)

Chiều cao: 70–72 inch (≈ 177,8–182,88 cm)

Độ sâu: 30–36 inch (≈ 76,2–91,44 cm)

Thể tích bên trong hiệu quả

Xấp xỉ 6 m³

Kích thước buồng bên trong

1500*1500*2500 mm (R*S*C)

Mở cửa

1400*1500 mm (R*C)

Kích thước bên ngoài

Xấp xỉ 2500*2300*3300 mm (R*S*C)

Thông số chức năng

Nhiệt độ buồng làm việc

RT +10°C đến +70°C

Độ ẩm buồng làm việc

≤75% RH (không hiển thị hoặc kiểm soát)

Mức chân không

≤10 kPa

Loại bụi

Bột talc

Kích thước hạt bụi

Đi qua lưới 75 µm (đường kính dây 50 µm)

Nồng độ bụi

2–4 kg/m³

Đồng hồ đo lưu lượng không khí

Loại cơ học

Vận tốc luồng không khí

≤2 m/s

Kiểm soát thời gian

Thời gian thổi bụi: 1 giây–99 giờ (có thể điều chỉnh); thời gian thử nghiệm: 1 giây–99 giờ (có thể điều chỉnh); thời gian rung: 1 giây–99 giờ (có thể điều chỉnh)

Lưới kim loại

Đường kính dây ≥50 µm; khoảng cách lưới ≥75 µm

Hệ thống tuần hoàn bụi

Được trang bị quạt gió hỗn hợp công suất cao và ống dẫn tuần hoàn; thể tích hút 80× thể tích vỏ thử nghiệm; lưu lượng ≤60× mỗi giờ; luồng không khí thẳng đứng từ trên xuống dưới; phân bố bụi đồng đều; cổng đo áp suất hiệu chuẩn

Khả năng chịu tải của bệ mẫu

≥200 kg

Hệ thống sấy bụi

Được trang bị bộ gia nhiệt sấy bụi; được điều khiển thông qua màn hình cảm ứng; cho phép sấy khô mà không làm gián đoạn quá trình thử nghiệm; đảm bảo nồng độ bụi ổn định

Thay thế bụi

Thay thế thủ công bằng máy hút bụi; tiện lợi và hiệu quả

Cấu hình buồng

Vật liệu buồng

Vỏ ngoài: Tấm thép màu chất lượng cao 1,0 mm, hoàn thiện bằng sơn nướng màu trắng

Cách nhiệt: Bọt polyurethane 100 mm

Buồng bên trong: Thép không gỉ SUS3201 1,0 mm

Bệ mẫu

Khả năng chịu tải ≥200 kg

Cửa

1) Cửa đôi thủ công với cửa sổ quan sát lớn và cần gạt bụi

2) Mỗi cửa được trang bị một cửa sổ kính chống cháy nổ nhiều lớp

3) Được bịt kín bằng gioăng silicon chịu nhiệt độ cao/thấp hai lớp

Nguyên tắc thổi bụi

Luồng không khí thẳng đứng từ trên xuống, thời lượng thổi có thể lập trình

Hệ thống tuần hoàn bụi

1) Bốn phễu (một ở mỗi góc) với bộ lọc bụi kim loại

2) Chổi quét bụi quay bên dưới bệ mẫu hướng bụi vào phễu

3) Quạt gió hỗn hợp tuần hoàn bụi đồng đều trong buồng

4) Nồng độ bụi: 2–4 kg/m³ (có thể điều chỉnh); bụi lắng từ từ và đều (<2 m/s)

Cổng thử nghiệm

Hai cổng Φ100 mm (một ở mỗi bên) với phích cắm bịt kín và nắp bằng thép không gỉ

Chiếu sáng

Đèn LED được lắp trên trần nhà; được điều khiển thông qua bảng điều khiển; tuổi thọ ≥1000 giờ

Hệ thống chân không

1) Bơm chân không cánh quay một tầng (2 HP)

2) Cảm biến áp suất vi sai điện tử với van điều chỉnh

3) Bao gồm bơm chân không, đường ống, đồng hồ đo áp suất kiểu chữ U, đồng hồ đo lưu lượng không khí và đầu nối

4) Ống đồng và cao su, bộ lọc không khí và bộ điều chỉnh áp suất

5) Đồng hồ đo lưu lượng kiểu cánh quạt bằng kính để đo tốc độ sơ tán

Hệ thống sấy bụi

1) Hệ thống sưởi bên trong để khử ẩm

2) Ống gia nhiệt bằng thép không gỉ có cánh tản nhiệt với nắp bảo vệ đục lỗ

3) Được điều khiển bởi SSR + PID để kiểm soát nhiệt độ chính xác

4) Quá trình sấy không ảnh hưởng đến quy trình thử nghiệm.

Tủ điều khiển

1) Tủ điều khiển độc lập chứa các linh kiện điện

2) Được định vị để vận hành thuận tiện

Các chức năng bổ sung

Kiểm soát chân không để duy trì áp suất dưới áp suất khí quyển hoặc các biến thể áp suất tuần hoàn

Hệ thống điều khiển

Bộ điều khiển

Bộ điều khiển màn hình cảm ứng LCD 7 inch có thể lập trình (ghi lại nhiệt độ và độ ẩm)

Thực thi chương trình

Hỗ trợ 4 đầu ra thực hiện 4 chương trình thời gian độc lập đồng thời

Kiểm soát thời gian

Mỗi điểm đầu ra bao gồm cài đặt thời gian bắt đầu và dừng

Chế độ điều khiển

Thời gian độc lập hoặc chung cho quạt thổi bụi, rung và tổng thời gian thử nghiệm

Thời gian thử nghiệm tối đa

9999 phút

Giao diện truyền thông

RJ45, RS485 hoặc RS232 để giám sát và vận hành từ xa

Đo nhiệt độ

Cảm biến điện trở bạch kim PT100 loại A có độ chính xác cao

Điều kiện vận hành và thiết bị bảo vệ

Điều kiện vận hành

Nhiệt độ môi trường: -5°C đến +40°C

Độ ẩm tương đối: ≤90% RH

Áp suất khí quyển: 86–106 kPa

Nguồn điện: 380V AC (±10%), 3 pha + PE, điện trở nối đất ≤4Ω

Tần số: 50Hz ±10%

Công suất định mức: ≈26 kW (tùy thuộc vào thiết kế cuối cùng)

Thiết bị bảo vệ

1) Công tắc không khí: bảo vệ quá dòng, quá nhiệt và ngắn mạch

2) Hệ thống sưởi: bảo vệ rò rỉ, ngắn mạch và quá tải

3) Bảo vệ quá nhiệt buồng (chế độ an toàn kép)

4) Bảo vệ trình tự pha và mất pha

5) Bảo vệ rò rỉ

6) Đèn báo động ba màu với báo động bằng âm thanh/hình ảnh và khóa liên động cửa

7) Hiển thị lỗi với mã báo động trên màn hình LCD; ngắt nguồn điện chính cho đến khi lỗi được khắc phục

8) Hệ thống khóa liên động: ngăn chặn hoạt động của hệ thống làm lạnh/sưởi nếu quạt tuần hoàn không hoạt động hoặc quá tải

9) Các chức năng tự chẩn đoán và an toàn: bảo vệ mất điện, phát hiện đứt đường dây, báo động nhiệt độ/độ ẩm, vận hành tự động, phát hiện thiếu nước, hẹn giờ (tự động khởi động/dừng), vận hành dự phòng và lời nhắc trợ giúp

Không.

Tên

Xuất xứ / Thương hiệu

Đơn vị

Số lượng

1

Màn hình cảm ứng

Kunlun Tongtai

cái

1

2

PLC

Vô Tích / Xinje

bộ

1

3

Công tắc tơ AC

Chint

bộ

1

4

Rơ le trung gian

Chint

cái

1

5

Đèn báo & Nút

Thượng Hải / Hongbo

bộ

1

6

Còi báo động

Thượng Hải / Hongbo

cái

1

7

Công tắc dừng khẩn cấp

Thượng Hải / Hongbo

cái

1

8

Nút tự khóa màu đỏ

Thượng Hải / Hongbo

cái

1

9

Thiết bị bảo vệ quá dòng

Chint

cái

1

10

Công tắc nguồn chính (MCB)

Chint

cái

1

11

Nguồn điện chuyển mạch

Đài Loan / Mean Well

cái

1

12

Động cơ không đồng bộ ba pha

Đài Loan / Jiuzhou

cái

1

13

Động cơ rung

Trung Quốc / Chuangxin

bộ

1

14

Bơm chân không

Trung Quốc / Feiyue

cái

1

15

Đồng hồ đo lưu lượng không khí

Trung Quốc / LZT Juyi

cái

1
