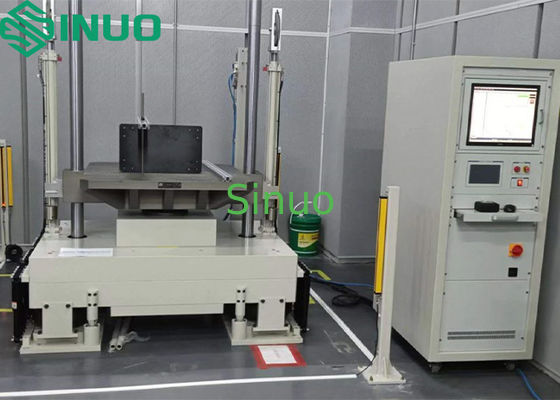

Hệ Thống Kiểm Tra Sốc Cơ Học Pin, Kiểm Tra Sốc Sóng Bán Hình Sin, Răng Cưa và Sóng Vuông
Sản phẩmThôngtin:
Máy kiểm tra sốc cơ học này chủ yếu phù hợp cho các thử nghiệm kháng sốc trong các lĩnh vực sản phẩm điện tử, hàng không vũ trụ, đóng tàu, quốc phòng, bộ phận ô tô, giao thông vận tải, v.v.
Bằng cách chọn các bộ tạo dạng sóng khác nhau, có thể thực hiện các thử nghiệm sốc sóng bán hình sin, sóng răng cưa sau đỉnh hoặc sóng vuông.
Hệ thống đáp ứng các tiêu chuẩn thử nghiệm công nghiệp như GB/T2423-2008, GJB150, IEC-68-2-27 và các tiêu chuẩn độ tin cậy công nghiệp của Hoa Kỳ như MIL-STD-202F, MIL-STD-810F và MIL-STD-883E.(Lưu ý: Tiêu chuẩn MIL đề cập đến các giao thức độ tin cậy được áp dụng rộng rãi.
ChínhHiệusuất:
1. Thiết bị này sử dụng máy sốc rơi tự do phanh dầu áp suất cao và nâng thủy lực.
2. Thiết bị này sử dụng tăng áp khí-lỏng và phanh ma sát mạnh để ngăn chặn phanh sốc thứ cấp.
3. Dụng cụ đo sốc: thu thập dữ liệu một kênh. Nó có thể đồng thời thực hiện đo dữ liệu gia tốc, lưu trữ, in báo cáo, gọi lại dữ liệu, quản lý cơ sở dữ liệu và các chức năng khác của hai kênh.
4. Thiết bị này sử dụng mô-đun cao su để tạo ra một loạt các xung sóng bán hình sin với bất kỳ thời gian tác động nào.
5. Thiết bị này có thể được sử dụng để thử nghiệm rơi tương đương của các hộp đóng gói.
Thông số kỹ thuật:
| Thông số chính của máy sốc | |
| Bàn làm việc | 1000×1000 mm |
| Tải trọng tối đa | 200KG |
| Gia tốc đỉnh |
Sóng bán sin 10--400G Sóng răng cưa sau đỉnh: 15-100G (cần mua) Sóng hình thang: 15-60G (cần mua) |
| Thời lượng xung |
Sóng bán sin: 3-30 ms Sóng răng cưa sau đỉnh: 6-18 ms (cần mua) Sóng hình thang: 6-30 ms (cần mua) |
| Dung sai gia tốc | ≤10% |
| Thay đổi tốc độ | ≤10% |
| Tỷ lệ ngang bề mặt bàn | ≤10% |
| Kích thước thiết bị | 1780×1470×2450mm |
| Tổng thể tích thiết bị | 5500 kg |
| Hệ thống đo lường | |
| Kênh đầu vào | 2 kênh, hỗ trợ truy cập trực tiếp tín hiệu điện áp và IEPE |
| Tần số lấy mẫu | Lên đến 1MHz |
| Thời lượng xung | 0.1—100ms |
| Gia tốc tối đa | 10000G |
| Giao diện truyền thông | USB2.0 |
| Dải điện áp | -10VPEAK~+10 VPEAK |
| Tiêu chuẩn được hỗ trợ | ISO, IEC, thông số kỹ thuật quốc gia và công nghiệp, do người dùng xác định |
| Hệ điều hành | Microsoft Windows 10 |
| Chức năng phân tích | Phân tích đo sốc, phân tích phổ đáp ứng sốc, phân tích xung, phân tích ranh giới hư hỏng do sốc, biến dạng lực phụ trợ, tính toán miền thời gian đáp ứng sốc, phân tích FFT, v.v. |
| Gia tốc kế hệ thống | |
| Mô hình | C02A01 |
| Chế độ đầu ra | Loại sạc |
| Độ nhạy | 3.93pC/g |
| Dải tần số | 0.5---12KHz |
| Dải gia tốc | ±2500G |
| Môi trường làm việc | -40~+160℃ |
| Các ghi chú khác | |
| Nguồn điện | AC3pha 380V±10％5KVA |
| Khí nén | 0.5-0.8Mpa |
| Nhiệt độ | RT～40℃ |
| Độ ẩm | 25℃＜85RH％ |
| An toàn |
Tỷ lệ hỏng hóc trung bình ≥ 5000 giờ; Bộ tạo dạng sóng bán sin được sử dụng liên tục trong không dưới 8000 lần. Thời gian lưu trữ trong môi trường sạch, nhiệt độ bình thường không dưới 5 năm. |
| Tiêu chuẩn áp dụng | GB2423.5,GJB150.18,GJB360.23,IEC68-2-27, MIL—STD202F,MIL-STD810B,GB/T18287, v.v. |
| Tiêu chuẩn xác minh | JG541-2005 |
Giới thiệu hiệu suất thiết bị:
1. Bàn làm việc
Sử dụng bàn làm việc bằng hợp kim nhôm nhập khẩu có độ bền cao.
2. Cơ chế nâng
Sử dụng hệ thống nâng thủy lực.
3. Kiểm soát chiều cao nâng
Chiều cao nâng được đo bằng cụm bộ mã hóa quang điện được lắp đặt trên đế. Đo lường bộ mã hóa quang điện có những ưu điểm là độ chính xác cao, khả năng chống nhiễu mạnh và độ tin cậy cao. Nó đảm bảo khả năng lặp lại của cú sốc.
4. Hệ thống phanh
Sử dụng phanh khí nén. Chức năng phanh ma sát mạnh và phanh chống sốc thứ cấp có thể phanh nhanh chóng và đáng tin cậy. Ngăn chặn sự bật lại thứ cấp.
5. Hệ thống đệm
Nó bao gồm một đế, một bộ giảm chấn và một túi khí. Hệ thống giảm rung có thể làm giảm lực sốc truyền từ bàn làm việc xuống mặt đất.
6. Bộ tạo dạng sóng
Sóng bán sin: thực hiện các độ rộng xung khác nhau 1-30ms;
Sóng vuông: bao gồm xi lanh đặc biệt và van điều chỉnh áp suất;
Sóng răng cưa sau đỉnh: bao gồm khuôn đặc biệt, lò nung và khối chì.
7. Thiết bị an toàn
Công tắc dừng khẩn cấp: Nó cắt mạch trong các tình huống khẩn cấp như ngắt kết nối cưỡng bức của mối hàn tiếp xúc của cơ chế tác động.
Tính năng của Hệ thống Đo lường:
Tuân thủ MIL-STD-810, GJB-150-18-86, IEC68-2-27
Tần số lấy mẫu tối đa lên đến 1MHz
Gia tốc thử nghiệm tối đa 100.000gn
Độ rộng xung thử nghiệm tối thiểu 0.1ms
Ghi và phát lại dạng sóng đa khung
Hỗ trợ kích hoạt bên trong và bên ngoài
Phân tíchChứcnăng:
1. Chụp thoáng qua dạng sóng sốc
Chụp thoáng qua giúp bạn có được một hoặc nhiều xung. Hệ thống tự động phân tích giá trị đỉnh, độ rộng xung, thay đổi vận tốc, chỉ số chấn thương đầu HIC và các dữ liệu khác của xung sốc. Tự động khớp dạng sóng xung đã chụp với dạng sóng lý tưởng và so sánh độ lệch giữa hai dạng sóng.
2. Phân tích phổ đáp ứng sốc
Phân tích phổ đáp ứng sốc có thể đánh giá thiệt hại tiềm ẩn do tác động gây ra. Cung cấp cơ sở để thiết kế khả năng chống va đập của sản phẩm. Hệ thống thực hiện phân tích SRS trên mỗi xung sốc và so sánh độ lệch giữa SRS thực tế và SRS mục tiêu.
3. Các phân tích khác
Phân tích biến dạng lực, trình diễn đáp ứng sốc, phân tích sốc quay và các phân tích cần thiết khác trong các thử nghiệm sốc. Phân tích biến dạng lực tính toán đỉnh lực, đỉnh biến dạng, năng lượng, hiệu quả, v.v. do xung tạo ra. Trình diễn đáp ứng sốc cung cấp các công cụ để tìm hiểu phổ đáp ứng sốc. Phân tích sốc quay được sử dụng cho các máy sốc quay hoặc các sự kiện điều khiển quay khác. Tín hiệu được tính bằng phép đo gia tốc trục.
