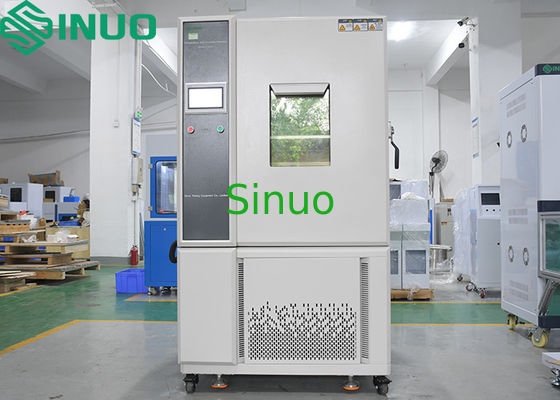

-70°C đến +150°C Phòng thử nhiệt độ và độ ẩm IEC62133 Cho thử nghiệm pin
| Temperature Range: | -70 đến +150 | Temperature Fluctuation: | ±0,5℃ |
| Humidity Range: | (20 ～ 98)% rh | Humidity Fluctuation: | ≤2,5% |
| Heating Rate: | -70 ℃ đến +150 ℃ 5 ℃/phút | Cooling Rate: | +150 ℃ đến -70 ℃ 5 ℃/phút |
| High Light: | Phòng thử nhiệt độ và độ ẩm IEC62133,Phòng thử nhiệt độ và độ ẩm của pin,Phòng thử độ ẩm ở nhiệt độ 150°C |
||
-70°C đến+150°C Phòng thử nhiệt độ và độ ẩm IEC62133 Cho thử nghiệm pin
Thông tin về sản phẩm:
Phòng kiểm tra nhiệt độ và độ ẩm được thiết kế để kiểm tra độ tin cậy của thiết bị điện tử, linh kiện điện, nhựa và các vật liệu khác.Nó phù hợp với các tiêu chuẩn quốc tế như IEC62133, UN38.3, và IEC60068-2-2:2007Với phạm vi nhiệt độ từ -70 °C đến +150 °C và kiểm soát độ ẩm từ 20% đến 98% RH, nó đảm bảo mô phỏng chính xác các điều kiện môi trường khắc nghiệt để xác nhận sản phẩm.
Các thông số kỹ thuật:
| Mô hình sản phẩm | SN559-1000L |
| Khối lượng danh nghĩa | 1000L |
| Kích thước bên trong | W1000*H1000*D1000mm |
| Kích thước bên ngoài | W1280*H2150*D2050MM |
| Trọng lượng | Khoảng 580kg |
| Điều kiện môi trường thử nghiệm | Nhiệt độ môi trường: +25°C, độ ẩm tương đối ≤ 85%, không lấy mẫu bên trong buồng |
| Phạm vi nhiệt độ | -70°Cđến+ 150°C |
| Phạm vi độ ẩm |
(20% 98)% RH ( Nhiệt độ: 20°C ∼ 85°C, tham khảo biểu đồ kiểm soát phạm vi nhiệt độ và độ ẩm, không có tải nhiệt hoạt động) |
| Biến động nhiệt độ | ± 0,5°C |
| Sự biến động độ ẩm | ≤2,5% |
| Phản xạ nhiệt độ | ≤ ± 2,0°C |
| Phản lệch độ ẩm | ≤ ± 3% |
| Tỷ lệ sưởi ấm | -70°Cđến+150°C ≥5°C/min (Mức trung bình trong toàn bộ phạm vi) |
| Tốc độ làm mát | + 150°Cđến-70°C ≥5°C/min (Mức trung bình trong toàn bộ phạm vi) |
| Tình trạng tải | Không có |
| Tiếng ồn hoạt động | Mức độ âm thanh A-weighted ≤70 dB ((A)) (Phát hiện trong một phòng cách âm với tiếng vang tối thiểu ở nhiệt độ môi trường 25 °C. Sử dụng A-weighting, giá trị trung bình được đo ở 9 điểm. Mỗi điểm thử nghiệm nằm cách nguồn tiếng ồn 1 mét theo chiều ngang và 1 mét trên mặt đất.) |
| Đặc điểm cấu trúc | |
|
Cấu trúc cách nhiệt nhiệt
|
1Vật liệu tường bên ngoài: tấm thép A3 với lớp phủ phun. 2Vật liệu tường bên trong: Bảng thép không gỉ SUS#304. 3- Vật liệu cách nhiệt cho cơ thể hộp: bọt polyurethane cứng 100mm chống nhiệt độ cao. 4- Vật liệu cách nhiệt nhiệt cho cửa: 100mm bọt polyurethane cứng chống nhiệt độ cao. |
| Sức mạnh cấu trúc dưới cùng | Phần dưới của buồng thử nghiệm được thiết kế với dung lượng chịu tải đường ray: ≤100kg/m2 (nước tải). |
| Kênh điều hòa không khí |
1. Ventilator ly tâm trục trục dài thép không gỉ: 2 đơn vị, 90W. 2. quạt, máy sưởi, bốc hơi (cũng là khử ẩm), thiết bị thoát nước, cổng cân bằng áp suất, tấm hướng khí điều chỉnh, cảm biến nhiệt độ. |
| Cấu hình tiêu chuẩn của buồng thử nghiệm |
1Cửa sổ: 400x600x40mm, 3 lớp kính thô. 2- Chọn một cái tay cầm. 3.Khóa cửa: SUS # 304 nhập khẩu. 4Đèn tiết kiệm năng lượng nội bộ: Đèn tiết kiệm năng lượng LED. 5. Lead lỗ: φ50mm, 1 đơn vị, nằm ở bên phải. |
| Cánh cửa |
1Cửa duy nhất, mở ra bên ngoài, bản lề ở bên trái, tay cầm ở bên phải (khi hướng về phía trước của buồng). 2Được trang bị cơ chế khóa cửa an toàn (cửa có thể được mở từ bên trong buồng thử nghiệm).và cửa sổ quan sát kính rỗng có diện tích xem khoảng (W400 × H600mm)Khung cửa được trang bị hệ thống sưởi điện chống ngưng tụ. |
| Bảng điều khiển | Bộ điều khiển với màn hình 7 inch, màn hình điều khiển nhiệt độ (nước), đèn chỉ số hoạt động và nút chiếu sáng. |
| Phòng cơ khí | Đơn vị làm mát, khay nước máy nén, thiết bị giảm áp suất, thiết bị sưởi ấm. |
| Tủ phân phối điện | Bảng phân phối năng lượng, quạt làm mát, công tắc nguồn chính, biến áp, rơle trung gian, rơle thời gian, rơle trạng thái rắn, tiếp xúc AC, ngắt mạch. |
| Máy sưởi |
1- Bộ dây sưởi chất lượng cao. 2Chế độ điều khiển sưởi ấm: SSR (phương tiện chuyển tiếp trạng thái rắn), điều chế chiều rộng xung định kỳ không tiếp xúc. 3- Năng lượng sưởi ấm: khoảng 4KW. |
| lỗ dây điện | Nằm ở phía sau của buồng. |
