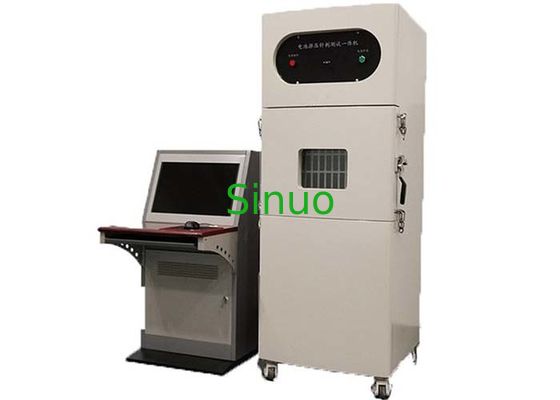

IEC 62133 Phòng thử nghiệm nghiền nát pin và thâm nhập móng 150KN với điều khiển máy tính

IEC 62133 Phòng thử nghiệm nghiền nát pin và thâm nhập móng 150KN với điều khiển máy tính

Tiêu chuẩn:

Phù hợp với thử nghiệm nghiền nát AIS 038 ở trang 79 của 106 cl.no 3.2, Thử nghiệm thâm nhập móng ở trang 101 của 106 cl.no 3.3.2 (a)

IEC62133-2012, IS0 12405-4:2018, vv

Đặc điểm:

1Phần mềm thử nghiệm có chức năng thu thập điện áp: theo các yêu cầu thử nghiệm của pin đơn,cho đến khi vỏ pin bị vỡ hoặc pin bị mạch ngắn (tăng điện tích bên trong của pin trở thành 0V), sự thay đổi điện áp pin trong quá trình thử nghiệm sẽ được tự động thu thập. Khi điện áp bằng không, thiết bị sẽ tự động dừng thử nghiệm.

2Theo các yêu cầu thử nghiệm của pin điện: hệ thống thử nghiệm có thể đầu tiên nén đến 30% kích thước của mô-đun pin (tức là biến dạng).Hoặc thiết lập một giá trị áp suất nhất định (chẳng hạn như lực ép là 20kN)Khi thử nghiệm ép đạt đến giá trị lực đặt và thời gian giữ áp suất đặt cũng đạt được, thiết bị dừng thử nghiệm.

3Mẫu có thể được thử nghiệm theo bất kỳ điều kiện nào trong ba điều kiện áp suất, biến dạng và điện áp.

4Ba chế độ thử nghiệm có thể được sử dụng như các biến điều khiển cho bất kỳ sự kết hợp của các điều kiện. tức là, ba hoặc hai điều kiện thử nghiệm có thể được thiết lập cùng một lúc. Nếu bất kỳ một trong các điều kiện được đáp ứng,thiết bị sẽ dừng thử nghiệm.

5Hệ thống thử nghiệm có thể hiển thị tốc độ trong quá trình thử nghiệm.

6. Hệ điều hành máy tính được xử lý trong hộp thoại cửa sổ. Chế độ bảng có thể được lên kế hoạch bởi chính bạn. Dữ liệu thử nghiệm được ghi lại trong suốt quá trình. Nó cung cấp tiết kiệm,chức năng so sánh và theo dõi.

7. Bảng chủ kiểm soát thử nghiệm chuyên dụng có thể ghi lại lực, dịch chuyển và điện áp cùng một lúc.và giao diện điều khiển sẽ ghi lại và theo dõi lực ép, nhiệt độ, điện áp, tốc độ và biến dạng trong thời gian thực. Nó thuận tiện để tạo báo cáo hoặc xuất dữ liệu trực tiếp.

8Trong quá trình thử nghiệm, chức năng thử nghiệm có thể được điều khiển bằng cách thu thập tín hiệu điện áp. Điện áp sẽ thay đổi trong quá trình thử nghiệm pin. Nhập một giá trị điện áp được chỉ định trong hệ thống thử nghiệm,và hệ thống phát ra một tín hiệu. Các thử nghiệm đẩy dừng lại khi đạt được giá trị điện áp đặt.

Các thông số kỹ thuật:

Kích thước pin người dùng	Kích thước tối đa (chiều x chiều rộng x chiều cao): 225*185*160mm, trọng lượng: 18kg-20kg
Không gian thử nghiệm	1000 × 1000 × 1000 mm (chiều rộng, chiều sâu và chiều cao)
Kích thước	1300×1400×2000mm (chiều rộng, chiều sâu và chiều cao, tùy thuộc vào thiết kế thực tế)
Cấu trúc thiết bị	Cấu trúc kiểu hộp
Cổng xả khói	Cổng xả khói là 150mm trong đường kính
Chỗ thử nghiệm	Một lỗ 50mm được mở ở mỗi bên
Phương pháp kiểm soát	Điều khiển từ xa bằng máy tính, khoảng cách ≥10m
Phương pháp điều khiển	Động cơ xi lanh điện
Phạm vi áp suất	1 ¢ 150kN
Độ chính xác áp suất	± 1% FS
Độ phân giải áp suất	0.01KN
Thời gian giữ áp suất	≥100h có thể được thiết lập
Tốc độ châm ngã nghiền	0.1-40mm/s (có thể điều chỉnh)
Độ chính xác tốc độ	0.1mm/s~5mm/s, độ chính xác ±0.05mm/s; 5mm/s~40mm/s, độ chính xác ±0.1mm/s
Độ phân giải tốc độ	≤ 0,01mm/s
Di dời	0 ¢ 400 mm
Độ chính xác dịch chuyển	±0,1mm
kim sắt	1) Thông số kỹ thuật: φ3mm, φ4mm, φ5mm, φ6mm, φ7mm, φ8mm 2) Chiều dài: L=200mm 3) Vật liệu: Thép không gỉ 4) góc: 45°~60° 5) Số lượng: mỗi 2
Hướng kim nghiền	Chụp và châm cứu từ trên xuống dưới
Ném đầu	R75 * 750mm bán xi lanh, dễ tháo rời.
Đầu nghiền phẳng	Với một đầu nghiền phẳng
Chất cố định kim
Hiển thị lực lượng	Màn hình máy tính
Độ phân giải cảm biến	1/10000
Chuyển đổi đơn vị	Kgf, N, kN
Hệ thống đo nhiệt độ	Phạm vi thu thập nhiệt độ 0+1000°C
	Độ phân giải nhiệt độ: 0,1°C
	Độ chính xác đo nhiệt độ: ±0,5°C
	Kênh thu nhiệt độ: 2 kênh
	Tần số đo nhiệt độ: 100ms
Hệ thống thu điện áp	Phạm vi thu thập điện áp: 0 ~ 100V
	Độ chính xác thu thập điện áp: ≤ ± 0,5%FS
	Độ phân giải: 10mV
	Kênh thu điện áp: 1 kênh
	Tần số lấy mẫu điện áp: 100ms
Chiều dài đường lấy mẫu	2m
Tần suất thu thập	≥50Hz
Điều kiện cắt giảm	Áp lực, điện áp và biến dạng có thể được thiết lập riêng biệt và theo dõi đồng thời.
Sức mạnh	25KW
Cung cấp điện	380V
Trọng lượng (khoảng)	800kg





Yêu cầu về môi trường:



1. Bộ ngắt mạch rò rỉ điện chính: AC380 ((1±10%) V (50±0.5) Hz ba pha bốn dây + dây bảo vệ đất. Cài đặt dây 10m2, công tắc bảo vệ rò rỉ 3P 63A

2. cáp điện: một cáp 5 lõi (cáp 4 lõi + dây bảo vệ đất), dài khoảng 3 mét (ngoài hộp)

3- Địa điểm lắp đặt:

1 Đất phẳng và thông gió tốt;

2 Không có rung động mạnh xung quanh thiết bị;

3 Không có trường điện từ mạnh xung quanh thiết bị;

4 Không có chất dễ cháy, nổ, ăn mòn và bụi xung quanh thiết bị;

Tránh ánh nắng mặt trời trực tiếp hoặc nhiệt độ và độ ẩm cao;

Khả năng chịu tải mặt đất của khu vực: không dưới 650kg/m2 (điều kiện: kích thước kênh xung quanh thiết bị ≥ 600 mm; trọng lượng tải ≤ 500kg);

Có không gian thích hợp để sử dụng và bảo trì xung quanh thiết bị:

8 Cần có khoảng trống xung quanh thiết bị để ít nhất một người đi qua, tức là ≥ 600mm;

9 Cần phải có không gian để cửa thiết bị mở và đóng bình thường.

4Điều kiện môi trường: Nhiệt độ: 20°C±5°C; Độ ẩm tương đối: ≤85%RH; Áp suất khí quyển: 80kPa106kPa
