IEC 60670-1 Thiết bị thử nghiệm độ chắc chắn của hộp lắp đặt nhúng

IEC 60670-1 Thiết bị thử nghiệm độ chắc chắn của hộp lắp đặt nhúng

MOQ: 1
giá bán: Customized
tiêu chuẩn đóng gói: Vỏ gỗ dán
Thời gian giao hàng: 20 ngày
Phương thức thanh toán: T/T
khả năng cung cấp: 10 bộ mỗi tháng
Thông tin chi tiết
Nguồn gốc
Trung Quốc
Hàng hiệu
Sinuo
Chứng nhận
Calibration Certificate (Cost Additional)
Số mô hình
SN2130A
Tiêu chuẩn:
Điều khoản IEC 60670-1 12.11
Mẫu:
Hộp gắn giấu
Góc điều chỉnh:
45°
Trọng lượng chính:
72±0,1N
trạm kiểm tra:
Trạm đơn
trọng lượng bổ sung:
8 ± 0,1N
Làm nổi bật:

Thiết bị kiểm tra độ bền của hộp lắp đặt nhúng

,

Thiết bị kiểm tra độ bền của hộp lắp đặt

,

IEC 60670-1 Thiết bị kiểm tra độ bền của hộp lắp đặt

Mô tả sản phẩm



IEC 60670-1 Thiết bị thử nghiệm độ chắc chắn của hộp lắp đặt nhúng





Thông tin về sản phẩm:



Tiêu chuẩn: Thiết bị được thiết kế và sản xuất theo các yêu cầu tiêu chuẩn của IEC60670-1 Khoản 12.11, hình 12, 13, 14.

Mẫu: Hộp và vỏ gắn kín và bán kín được phân loại theo IEC60670-1 Phần 7.2.1.

Mục đích và nguyên tắc thử nghiệm: Các hộp hoặc vỏ gắn kín hoặc bán kín trên các bức tường, trần nhà và sàn vững chắc, sau khi được lắp đặt đúng theo hướng dẫn của nhà sản xuất.Và thiết bị cố định tích hợp trong nên đảm bảo rằng mẫu có thể được cài đặt đúng trên tường, trần nhà và sàn nhà, và phải có khả năng đảm bảo sử dụng bình thường mà không bị dịch chuyển hoặc rơi.

Xét nghiệm này mô phỏng việc gắn bình thường của hộp gắn, và trọng lượng chính được sử dụng để áp dụng một lực (72±0.1) N theo hướng dọc.1)N giảm từ chiều cao 50mm đến trọng lượng chính 10 lầnSau khi thử nghiệm, sự dịch chuyển của hộp lắp đặt trên tấm lắp đặt không được vượt quá 0,5 mm, để kiểm tra độ chắc của thiết bị cố định của hộp lắp đặt.



IEC 60670-1 Thiết bị thử nghiệm độ chắc chắn của hộp lắp đặt nhúng 0

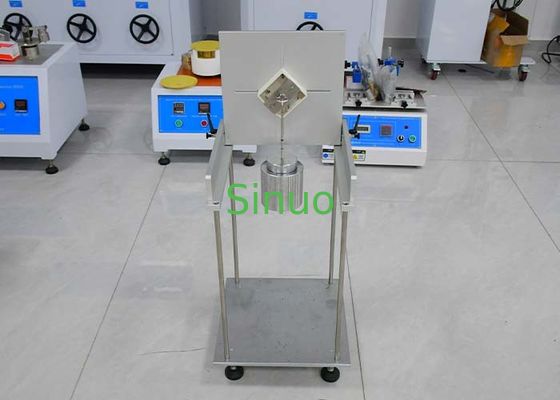

Cấu trúc và đặc điểm thiết bị:



Thiết bị bao gồm một tấm trên gắn, một cơ chế điều chỉnh góc, trọng lượng chính F, trọng lượng bổ sung G, hộp gắn và một thiết bị cố định phụ trợ.Trọng lượng phụ kiện là 1/10 tổng trọng lượng.

Kích thước thiết bị: Khoảng: 350×350×600 (mm) W×D×H, Trọng lượng thiết bị: 25kg





Các thông số kỹ thuật:



Trạm thử nghiệm Đơn vị
Ống gắn trên

Với các khe dài cho các ốc vít gắn hình chéo, tấm gắn có thể được gắn vào mẫu. góc điều chỉnh là 45 °, như được hiển thị bên dưới.

IEC 60670-1 Thiết bị thử nghiệm độ chắc chắn của hộp lắp đặt nhúng 1

IEC 60670-1 Thiết bị thử nghiệm độ chắc chắn của hộp lắp đặt nhúng 2



Cấu hình trọng lượng

Trọng lượng chính: 72±0,1N x1;

Trọng lượng bổ sung: 8±0,1N x1;

Lưu ý: Trọng lượng của trọng lượng chính bao gồm trọng lượng móc tương ứng

Hộp gắn

Nó có thể được sử dụng để lắp đặt các hộp lắp đặt ẩn hoặc bán ẩn. Theo các yêu cầu kích thước tiêu chuẩn, nên có khoảng cách ít nhất 20mm từ tất cả các bên của mẫu.

Hộp gắn tiêu chuẩn theo kích thước mẫu của khách hàng

IEC 60670-1 Thiết bị thử nghiệm độ chắc chắn của hộp lắp đặt nhúng 3

Thiết bị cố định

Một bộ, được sử dụng để khóa thiết bị cố định trên lỗ gắn mẫu

IEC 60670-1 Thiết bị thử nghiệm độ chắc chắn của hộp lắp đặt nhúng 4



IEC 60670-1 Thiết bị thử nghiệm độ chắc chắn của hộp lắp đặt nhúng 5



IEC 60670-1 Thiết bị thử nghiệm độ chắc chắn của hộp lắp đặt nhúng 6



IEC 60670-1 Thiết bị thử nghiệm độ chắc chắn của hộp lắp đặt nhúng 7
