Thiết bị kiểm tra độ căng bên | IEC60884-1 Clause13.14 Bộ kiểm tra ổ cắm Hình 13

Thiết bị kiểm tra độ căng bên | IEC60884-1 Clause13.14 Bộ kiểm tra ổ cắm Hình 13

MOQ: 1 bộ
Giá: có thể đàm phán
tiêu chuẩn đóng gói: hộp carton
Thời gian giao hàng: 15 NGÀY
Phương thức thanh toán: L/C,T/T
khả năng cung cấp: 100 bộ / tháng
Thông tin chi tiết
Nguồn gốc
Trung Quốc
Hàng hiệu
Sinuo
Chứng nhận
Calibration Certificate(cost additional )
Số mô hình
SN2113
Tiêu chuẩn áp dụng:
IEC60884 Mục 13.14
Hình áp dụng:
Hình 13
Mẫu được sử dụng:
Ổ cắm điện
Treo tạ:
5N * 1 cái
chu kỳ kiểm tra:
4 lần
Thời gian kiểm tra:
1 phút
Làm nổi bật:

thiết bị kiểm tra ổ cắm IEC60884-1

,

thiết bị kiểm tra biến dạng ngang

,

thiết bị kiểm tra tuổi thọ công tắc Hình13

Mô tả sản phẩm
Tổng quan sản phẩm

Thiết bị Kiểm tra Biến dạng Ngang này là một bộ cố định kiểm tra bắt buộc để chứng nhận an toàn ổ cắm, được chế tạo để đáp ứng IEC 60884-1 Điều 13.14, Hình 13 — Khả năng chống biến dạng ngang đối với ổ cắm. Nó xác minh xem các ổ cắm có thể chống lại ứng suất ngang khi thiết bị điện cắm vào bị nghiêng sang một bên trong các tình huống sử dụng thực tế hay không.

Trong quá trình sử dụng hàng ngày, bộ sạc và các thiết bị nhỏ được cắm vào thường bị treo nghiêng và tạo ra lực ngang lên các tiếp điểm ổ cắm. Biến dạng quá mức, tiếp điểm lỏng hoặc hư hỏng bên trong do tải ngang này sẽ tạo ra các rủi ro như quá nhiệt, hồ quang và nguy cơ cháy nổ. Bộ kiểm tra này tái tạo điều kiện làm việc này theo cách tiêu chuẩn hóa: cắm phích cắm kiểm tra tiêu chuẩn vào ổ cắm mẫu, áp dụng tải ngang 5N theo quy định và xoay cụm trong khoảng từ 4° đến 90° để đánh giá xem ổ cắm có bị hư hỏng không thể chấp nhận được sau khi kiểm tra hay không.

Thiết bị này áp dụng cho các ổ cắm có dòng điện định mức ≤16A và điện áp định mức ≤250V, bao gồm hầu hết các ổ cắm tường gia dụng phổ biến cho chứng nhận IEC & VDE của Châu Âu. Nó được sử dụng rộng rãi bởi các phòng thí nghiệm kiểm tra của bên thứ ba và các nhà sản xuất ổ cắm để kiểm tra loại, xác minh trước tuân thủ và kiểm soát chất lượng lô.

Các tính năng & Lợi ích chính
  • Được thiết kế nghiêm ngặt theo IEC 60884-1 Điều 13.14, Hình 13 — Khả năng chống biến dạng ngang đối với ổ cắm để kiểm tra khả năng chống biến dạng ngang của ổ cắm
  • Đi kèm với phích cắm kiểm tra tiêu chuẩn tuân thủ Thông số kỹ thuật, phù hợp với các yêu cầu kiểm tra ổ cắm Châu Âu
  • Đi kèm với quả cân 5N đã hiệu chuẩn, cung cấp lực kiểm tra ngang ổn định và có thể lặp lại
  • Cấu trúc xoay điều chỉnh được với phạm vi góc xoay từ 4° đến 90°, hoàn toàn phù hợp với quy trình kiểm tra tiêu chuẩn
  • Cấu trúc cơ khí đơn giản và đáng tin cậy — không yêu cầu phần mềm phức tạp hoặc nguồn điện, dễ dàng vận hành tại chỗ
  • Phù hợp với tất cả các ổ cắm gia dụng 16A / 250V phổ biến, cả loại lắp âm và lắp nổi
  • Phù hợp với toàn bộ dòng thiết bị đo kiểm tra ổ cắm IEC 60884 của chúng tôi để tạo thành một bộ dụng cụ kiểm tra chứng nhận ổ cắm hoàn chỉnh
  • Thiết kế nhỏ gọn, dễ dàng lưu trữ và tuổi thọ cao cho việc kiểm tra phòng thí nghiệm lặp đi lặp lại
Ứng dụng
  • Kiểm tra khả năng chống biến dạng ngang của ổ cắm gia dụng
  • Kiểm tra loại IEC 60884-1 để chứng nhận ổ cắm Châu Âu
  • Kiểm tra tuân thủ VDE cho ổ cắm Schuko
  • Kiểm tra chứng nhận của phòng thí nghiệm kiểm tra điện của bên thứ ba
  • Xác minh mẫu thử nghiệm R&D của nhà máy ổ cắm, kiểm tra đầu vào và kiểm tra phát hành sản xuất
Tiêu chuẩn tuân thủ
  1. IEC 60884-1 Điều 13.14, Hình 13 — Khả năng chống biến dạng ngang đối với ổ cắmDIN VDE 0620-1:2021 — Thông số kỹ thuật của phích cắm kiểm tra đi kèm thiết bị
  2. Thông số kỹ thuậtMục
Thông số kỹ thuật
Tên sản phẩm Thiết bị Kiểm tra Biến dạng Ngang
Mẫu áp dụng Ổ cắm ≤16A, ≤250V
Tham chiếu tiêu chuẩn IEC 60884-1 Điều 13.14, Hình 13; DIN VDE 0620-1:2021
Phích cắm kiểm tra tiêu chuẩn DIN VDE 0620-1:2021, 1 chiếc
Quả cân 5N, 1 chiếc
Phạm vi góc xoay 4° ~ 90°, có thể điều chỉnh
Nguyên tắc kiểm tra & Hướng dẫn vận hành Gắn mẫu ổ cắm kiểm tra theo chiều dọc và cắm hoàn toàn phích cắm kiểm tra tiêu chuẩn DIN VDE vào ổ cắm. Treo quả cân 5N lên cụm phích cắm để tạo ứng suất ngang. Xoay cơ cấu trong phạm vi 4°–90° theo yêu cầu của tiêu chuẩn và giữ trong thời gian kiểm tra quy định. Sau khi kiểm tra, kiểm tra kỹ ổ cắm: kiểm tra vết nứt, các bộ phận tiếp xúc bị lỏng, biến dạng vĩnh viễn hoặc các lỗi khác được định nghĩa bởi tiêu chuẩn. Nếu không có hư hỏng không thể chấp nhận được xảy ra, ổ cắm sẽ vượt qua bài kiểm tra khả năng chống biến dạng ngang.
Lưu ý:

Bộ cố định này chỉ dành cho việc kiểm tra cơ khí an toàn của ổ cắm, không dành cho việc kiểm tra hiệu suất điện.

Hình ảnh sản phẩm

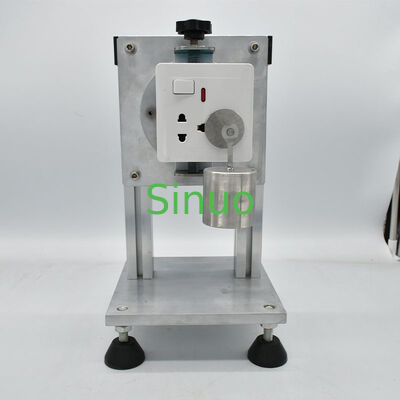

IEC 60884-1 lateral strain checking device with standard test plug, 5N hanging weight and adjustable rotation mechanism
Close-up view of the lateral strain test fixture showing the rotatable socket mounting assembly and calibrated weight
Các sản phẩm
Chi tiết sản phẩm
Thiết bị kiểm tra độ căng bên | IEC60884-1 Clause13.14 Bộ kiểm tra ổ cắm Hình 13
MOQ: 1 bộ
Giá: có thể đàm phán
tiêu chuẩn đóng gói: hộp carton
Thời gian giao hàng: 15 NGÀY
Phương thức thanh toán: L/C,T/T
khả năng cung cấp: 100 bộ / tháng
Thông tin chi tiết
Nguồn gốc
Trung Quốc
Hàng hiệu
Sinuo
Chứng nhận
Calibration Certificate(cost additional )
Số mô hình
SN2113
Tiêu chuẩn áp dụng:
IEC60884 Mục 13.14
Hình áp dụng:
Hình 13
Mẫu được sử dụng:
Ổ cắm điện
Treo tạ:
5N * 1 cái
chu kỳ kiểm tra:
4 lần
Thời gian kiểm tra:
1 phút
Số lượng đặt hàng tối thiểu:
1 bộ
Giá bán:
có thể đàm phán
chi tiết đóng gói:
hộp carton
Thời gian giao hàng:
15 NGÀY
Điều khoản thanh toán:
L/C,T/T
Khả năng cung cấp:
100 bộ / tháng
Làm nổi bật

thiết bị kiểm tra ổ cắm IEC60884-1

,

thiết bị kiểm tra biến dạng ngang

,

thiết bị kiểm tra tuổi thọ công tắc Hình13

Mô tả sản phẩm
Tổng quan sản phẩm

Thiết bị Kiểm tra Biến dạng Ngang này là một bộ cố định kiểm tra bắt buộc để chứng nhận an toàn ổ cắm, được chế tạo để đáp ứng IEC 60884-1 Điều 13.14, Hình 13 — Khả năng chống biến dạng ngang đối với ổ cắm. Nó xác minh xem các ổ cắm có thể chống lại ứng suất ngang khi thiết bị điện cắm vào bị nghiêng sang một bên trong các tình huống sử dụng thực tế hay không.

Trong quá trình sử dụng hàng ngày, bộ sạc và các thiết bị nhỏ được cắm vào thường bị treo nghiêng và tạo ra lực ngang lên các tiếp điểm ổ cắm. Biến dạng quá mức, tiếp điểm lỏng hoặc hư hỏng bên trong do tải ngang này sẽ tạo ra các rủi ro như quá nhiệt, hồ quang và nguy cơ cháy nổ. Bộ kiểm tra này tái tạo điều kiện làm việc này theo cách tiêu chuẩn hóa: cắm phích cắm kiểm tra tiêu chuẩn vào ổ cắm mẫu, áp dụng tải ngang 5N theo quy định và xoay cụm trong khoảng từ 4° đến 90° để đánh giá xem ổ cắm có bị hư hỏng không thể chấp nhận được sau khi kiểm tra hay không.

Thiết bị này áp dụng cho các ổ cắm có dòng điện định mức ≤16A và điện áp định mức ≤250V, bao gồm hầu hết các ổ cắm tường gia dụng phổ biến cho chứng nhận IEC & VDE của Châu Âu. Nó được sử dụng rộng rãi bởi các phòng thí nghiệm kiểm tra của bên thứ ba và các nhà sản xuất ổ cắm để kiểm tra loại, xác minh trước tuân thủ và kiểm soát chất lượng lô.

Các tính năng & Lợi ích chính
  • Được thiết kế nghiêm ngặt theo IEC 60884-1 Điều 13.14, Hình 13 — Khả năng chống biến dạng ngang đối với ổ cắm để kiểm tra khả năng chống biến dạng ngang của ổ cắm
  • Đi kèm với phích cắm kiểm tra tiêu chuẩn tuân thủ Thông số kỹ thuật, phù hợp với các yêu cầu kiểm tra ổ cắm Châu Âu
  • Đi kèm với quả cân 5N đã hiệu chuẩn, cung cấp lực kiểm tra ngang ổn định và có thể lặp lại
  • Cấu trúc xoay điều chỉnh được với phạm vi góc xoay từ 4° đến 90°, hoàn toàn phù hợp với quy trình kiểm tra tiêu chuẩn
  • Cấu trúc cơ khí đơn giản và đáng tin cậy — không yêu cầu phần mềm phức tạp hoặc nguồn điện, dễ dàng vận hành tại chỗ
  • Phù hợp với tất cả các ổ cắm gia dụng 16A / 250V phổ biến, cả loại lắp âm và lắp nổi
  • Phù hợp với toàn bộ dòng thiết bị đo kiểm tra ổ cắm IEC 60884 của chúng tôi để tạo thành một bộ dụng cụ kiểm tra chứng nhận ổ cắm hoàn chỉnh
  • Thiết kế nhỏ gọn, dễ dàng lưu trữ và tuổi thọ cao cho việc kiểm tra phòng thí nghiệm lặp đi lặp lại
Ứng dụng
  • Kiểm tra khả năng chống biến dạng ngang của ổ cắm gia dụng
  • Kiểm tra loại IEC 60884-1 để chứng nhận ổ cắm Châu Âu
  • Kiểm tra tuân thủ VDE cho ổ cắm Schuko
  • Kiểm tra chứng nhận của phòng thí nghiệm kiểm tra điện của bên thứ ba
  • Xác minh mẫu thử nghiệm R&D của nhà máy ổ cắm, kiểm tra đầu vào và kiểm tra phát hành sản xuất
Tiêu chuẩn tuân thủ
  1. IEC 60884-1 Điều 13.14, Hình 13 — Khả năng chống biến dạng ngang đối với ổ cắmDIN VDE 0620-1:2021 — Thông số kỹ thuật của phích cắm kiểm tra đi kèm thiết bị
  2. Thông số kỹ thuậtMục
Thông số kỹ thuật
Tên sản phẩm Thiết bị Kiểm tra Biến dạng Ngang
Mẫu áp dụng Ổ cắm ≤16A, ≤250V
Tham chiếu tiêu chuẩn IEC 60884-1 Điều 13.14, Hình 13; DIN VDE 0620-1:2021
Phích cắm kiểm tra tiêu chuẩn DIN VDE 0620-1:2021, 1 chiếc
Quả cân 5N, 1 chiếc
Phạm vi góc xoay 4° ~ 90°, có thể điều chỉnh
Nguyên tắc kiểm tra & Hướng dẫn vận hành Gắn mẫu ổ cắm kiểm tra theo chiều dọc và cắm hoàn toàn phích cắm kiểm tra tiêu chuẩn DIN VDE vào ổ cắm. Treo quả cân 5N lên cụm phích cắm để tạo ứng suất ngang. Xoay cơ cấu trong phạm vi 4°–90° theo yêu cầu của tiêu chuẩn và giữ trong thời gian kiểm tra quy định. Sau khi kiểm tra, kiểm tra kỹ ổ cắm: kiểm tra vết nứt, các bộ phận tiếp xúc bị lỏng, biến dạng vĩnh viễn hoặc các lỗi khác được định nghĩa bởi tiêu chuẩn. Nếu không có hư hỏng không thể chấp nhận được xảy ra, ổ cắm sẽ vượt qua bài kiểm tra khả năng chống biến dạng ngang.
Lưu ý:

Bộ cố định này chỉ dành cho việc kiểm tra cơ khí an toàn của ổ cắm, không dành cho việc kiểm tra hiệu suất điện.

Hình ảnh sản phẩm
IEC 60884-1 lateral strain checking device with standard test plug, 5N hanging weight and adjustable rotation mechanism
Close-up view of the lateral strain test fixture showing the rotatable socket mounting assembly and calibrated weight
