Ba trạm Plug cách nhiệt tay áo thử nghiệm mài mòn thiết bị áp suất tải 4N IEC 60884
| Standard clause: | Điều khoản IEC60884 24.8 | Standard figure: | Hình 31 |
| Test Stations: | Trạm Ba | Drive mode: | Chế độ điện |
| Test Stroke: | 9mm | Pressure load: | 4N |
| Abrasion rate: | 30 chuyển động mỗi phút | Test times: | 0-999999 lần, có thể điều chỉnh |
| High Light: | Thiết bị thử nghiệm mài mòn 4N,Thiết bị thử nghiệm mài mòn 3 trạm |
||
Ba trạm Plug cách nhiệt tay áo thử nghiệm mài mòn thiết bị áp suất tải 4N IEC 60884
Thông tin về sản phẩm:
Tiêu chuẩn: IEC 60884-1:2022 khoản 24.8 hình 31, BS1363-1: 2012 hình 9.
Mô hình và hạn chế: Áo cách nhiệt cho chân cắm.
Mục đích thử nghiệm: Phù hợp để thử nghiệm khả năng chống mòn của vỏ cách điện phích
Nguyên tắc thử nghiệm: Động cơ điều khiển cơ chế lập dị để đạt được việc trầy xẻo của vỏ khóa.
Cấu trúc:
Nó bao gồm một đường chéo đặt theo chiều ngang và một cơ sở kẹp di chuyển theo đường thẳng.Cuối của đường chéo được trang bị một đầu hình U cong từ một dây thép ngắn có đường kính 1 mm (hai điểm của hình U được cố định theo chiều dọc trên đường chéo). Bề dưới của dây thép hình U là phần làm việc thẳng 6mm. Bề dưới thẳng 6mm của dây thép hình U được nhấn vào tay áo cách nhiệt khóa,và động cơ điều khiển ghế cố định được trang bị khóa để quay lại và đi trước, để dây thép chà vào mẫu cách nhiệt khóa để kiểm tra.

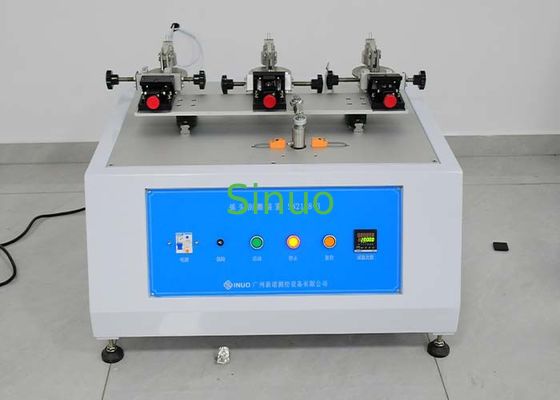

Thiết bị sử dụng cấu trúc đồng bộ 3 trạm, như được hiển thị dưới đây:
Các thông số kỹ thuật:
| Trạm thử nghiệm | Ba trạm, đồng bộ |
| Chế độ lái xe | Chế độ điện |
| Tỷ lệ mài mòn |
30 lần/phút, một lần cho mỗi chuyến đi và trở lại |
| Thời gian thử nghiệm | 0-999999 lần, điều chỉnh |
| Trọng lượng áp suất | 4N |
| Sợi cạo |
Φ1mm, chiều dài hiệu quả 6mm |
| Động cơ thử nghiệm | Hơn 1 mét, đường đập cố định |
| Cơ chế điều chỉnh góc |
Thiết bị gắn kết được trang bị một cơ chế điều chỉnh góc, phù hợp với các chân tám hình bên trong tiêu chuẩn châu Âu và chân thẳng thông thường.Sau khi mẫu được lắp đặt, bộ đo có thể được sử dụng để hiệu chỉnh trực tiếp vị trí 10 °.
|
| Nguồn cung cấp điện | AC220V±10%/50-60Hz |
| Kích thước thiết bị | WDH=850X760X600mm |
| Trọng lượng thiết bị | Khoảng 130kg |
