IEC 60884-1 Hình 23 Tủ tải với ba trạm đầu ra 30A
| Test Station: | 3 trạm | Output Power: | 0～10KW |
| Output Voltage: | 0 ¢ 300V | Output Current: | 0～30A |
| Power Factor: | 0.3 ¢ 0.98 | Load Power: | 3*10KVA |
| Capacitive Load: | 70uf, 140uf, 7.3uf | Test Times: | 0~999999 lần |
| High Light: | IEC 60884-1 Tủ tải,Tủ tải ba trạm,30A Tủ tải |
||
IEC 60884-1 Hình 23 Tủ tải với ba trạm đầu ra 30A
Thiết bị giới thiệu
Tủ tải được thiết kế và sản xuất theo IEC 60884-1: 2022 Điều 20 &21 hình 23; IEC 60669-1: 2017 Điều 18 &19 v.v.Nó áp dụng cho các thiết bị điện cố định gia đình và tương tự, các công tắc và ổ cắm, khả năng phá vỡ và thử nghiệm hoạt động bình thường.Mục đích là đánh giá liệu công tắc có thể chịu được sự cố cơ học và tổn thương do mệt mỏi điện khi sử dụng bình thường và liệu các tiếp xúc có hiện tượng bám vào,hiện tượng bị khép kín hoặc ngắt kết nối lâu dài, để kiểm tra xem các mẫu thử có bị mòn quá mức và có hậu quả có hại nào khác không.

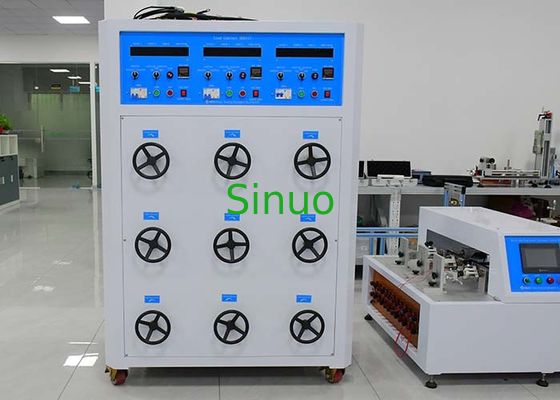

Mặt trước là bảng điều khiển người vận hành, các bảng được làm bằng tấm nhôm chất lượng cao, khắc bấm cát thủ công màu sắc, hấp dẫn và bền.Có công cụ hiển thị công tắc điện / hiện tại / điện áp và công suất / yếu tố điện, công tắc điện tải, chỉ số trạng thái, nút khởi động và dừng, công tắc điện dung, công tắc tải và báo động vv. Dưới đây tương ứng với các nút điều chỉnh điện áp đầu ra,Các nút điều chỉnh dòng điện đầu ra và các nút điều chỉnh yếu tố công suất. Hộp tải có ba trạm độc lập, mỗi trạm có tải trọng kháng, cảm ứng hai trong một tính năng, chúng có thể chuyển đổi.Ở phía sau của hộp tải có dây kết nối đầu cuối, hộp tải sẽ phát ra điện áp và công suất hiện tại trong quá trình phát hiện bằng cách kết nối dây với các mẫu thử trên máy thử độ bền.
Các thông số kỹ thuật:
| Cung cấp điện |
AC220 ba pha bốn dây ± 10% / 60Hz. Lưu ý: phải có dây trung tính. |
| Trạm thử nghiệm | 3 trạm, đầu ra độc lập |
| Phương pháp điều khiển điện | Điều khiển nút |
| Điện áp đầu ra | 0~300V, độ chính xác ± 0,5%, màn hình kỹ thuật số |
| Điện xuất | 030A, độ chính xác ± 0,5%, màn hình kỹ thuật số |
| Nhân tố năng lượng | 0.3 ¢ 0.98, độ chính xác ± 0,5%, màn hình kỹ thuật số |
| Năng lượng đầu ra | 010KW, độ chính xác ± 0,5%, màn hình kỹ thuật số |
| Load type | Phản kháng, cảm ứng, công suất ba trong một, có thể chuyển đổi |
| Trọng lượng dung lượng | 70uf, 140uf,7.3uf có thể chuyển đổi |
| Khả năng tải | Tùy chọn cho mỗi đầu ra tải và đầu ra tải riêng biệt |
| Thời gian thử nghiệm | 0~999999 lần, có thể được đặt trước |
| Khả năng cung cấp điện tải | 3*10KVA |
| Cảnh báo vượt quá | Giới hạn trên của dòng điện đầu ra là 30A, tự động ngắt nếu vượt quá 32A |
| Kích thước & Trọng lượng | Khoảng:1200×800×1800 ((mm) W×D×H, 450kg |
