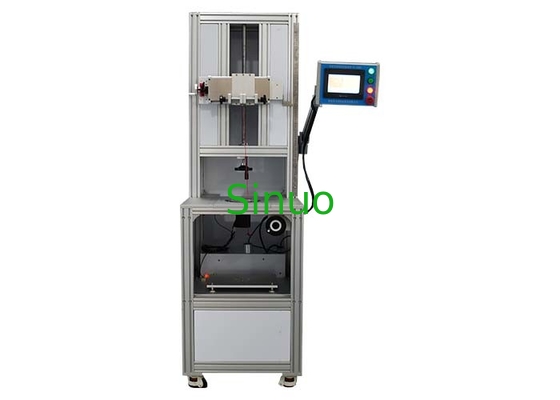

UL486A-B Bảng 26 Thiết bị thử nghiệm tổn thương dây Vòng trục đầu cuối thử nghiệm căng thẳng cơ học
| Control method: | Điều khiển PLC | Test Station: | Trạm đơn |
| Load Weight: | 0,7-109Kg | Height range: | 250~800mm |
| Rotation speed: | 5~15 vòng/phút | Test Times: | 0-999999 lần |
| Mounting plate: | 300mm * 250mm | Maximum distance: | 120MM |
| High Light: | Thiết bị thử nghiệm tổn thương dây điện do căng thẳng cơ học,Thiết bị thử nghiệm tổn thương dây điện bằng các đầu cuối vít |
||
UL486A-B Bảng 26 Thiết bị thử nghiệm tổn thương dây Vòng trục đầu cuối thử nghiệm căng thẳng cơ học
Thông tin sản phẩm:
Thiết bị thử nghiệm này phù hợp với quy định UL486A-B điều 9.3.2.1, khoản 9.3.2.3, khoản 9.3.2.4 và bảng 26 và hình 6, IEC60947-1, vv
Các mẫu và hạn chế: Các đầu cuối vít, đầu cuối không dây và các đầu nối.
Mục đích thử nghiệm: Để kiểm tra xem các đầu vít và đầu không dây có thể chịu được các căng cơ học xảy ra trong quá trình sử dụng bình thường hay không.Nó chủ yếu được sử dụng để đánh giá liệu thiết kế và cấu trúc của khối đầu cuối khóa sợi dây đáp ứng các yêu cầu không làm hỏng quá nhiều dây khi khóa dây.
Nguyên tắc thử nghiệm: Sử dụng cấu trúc vít đường ray hướng dẫn. Số lượng thử nghiệm có thể được đặt trước trước khi sử dụng. Khi đạt được giá trị đặt, máy sẽ tự động dừng lại và phát tín hiệu báo động.
Các thông số kỹ thuật:
| Kiểm soát và vận hành | Điều khiển PLC, hoạt động màn hình cảm ứng |
| Trạm thử nghiệm | Trạm duy nhất |
| Động cơ | Động cơ phụ trợ |
| Thiết bị |
1Các thiết bị khóa trung tâm đáp ứng các yêu cầu của các khối đầu cuối với chiều dài, chiều rộng và chiều cao của 60 * 70 * 90mm tương ứng. 2Được trang bị tấm gắn thêm, kích thước 300mm * 250mm, có thể được sử dụng thay thế với kẹp khóa trung tâm. 3. Khoảng cách tối đa giữa tấm lắp đặt và trung tâm xoay là 120mm, điều chỉnh |
| Tốc độ quay |
5 ~ 15 rpm, có thể được đặt trước trên màn hình cảm ứng, (UL486A-B yêu cầu 9 rpm) |
| Chiều kính xoay | Sử dụng đĩa quay hai lỗ, đường kính ø75mm |
| Số lần thử/thời gian |
1. 0-999999, nó sẽ tự động dừng lại khi số lượng thử nghiệm được đặt trước được đạt được. 2. Thời gian thử nghiệm có thể được chuyển sang 0-9999min theo các yêu cầu tiêu chuẩn khác nhau, và có thể được đặt trước. Nó sẽ tự động dừng lại khi thời gian thử nghiệm được đặt trước đạt được. |
| Trọng lượng tải |
Một bộ trọng lượng có thể đạt được 0.7, 0.9, 1.4, 2.3, 3.6, 4.5, 6.8, 8.2, 11.4, 13.618 tuổi.2, 22.725, 27.2, 34.136.340,945 tuổi.4- 49.9, 54.570 tuổi.481.793.1109. Đơn vị: Kg, trọng lượng móc được bao gồm trong tổng trọng lượng |
| Phạm vi điều chỉnh chiều cao | 250 ~ 800mm, điều chỉnh, với chỉ số quy mô |
| Phương pháp điều chỉnh chiều cao | Điều chỉnh bằng tay |
| Chiều kính bus | Cấu hình UL486A-B: 6.4, 9.5, 12.7, 14.3, 15.819.1, 22.2- 25 tuổi.428 tuổi.6, 31.8, 34.938 tuổi.1, 44.5- 50 đô la.8, 54mm |
|
Chọn mẫu thông số kỹ thuật (xem bảng kèm theo) |
UL486A-B Bảng 26 |
| Cơ chế nâng trọng lượng | Được trang bị cơ chế nâng điện, khay trọng lượng cỡ lớn để ngăn ngừa té |
Các busing và cấu hình khối lượng là như sau bảng:
