| MOQ: | 1 |
| giá bán: | Customized |
| tiêu chuẩn đóng gói: | Vỏ gỗ dán |
| Thời gian giao hàng: | 30 ngày |
| Phương thức thanh toán: | T/T |
| khả năng cung cấp: | 5 Bộ mỗi tháng |

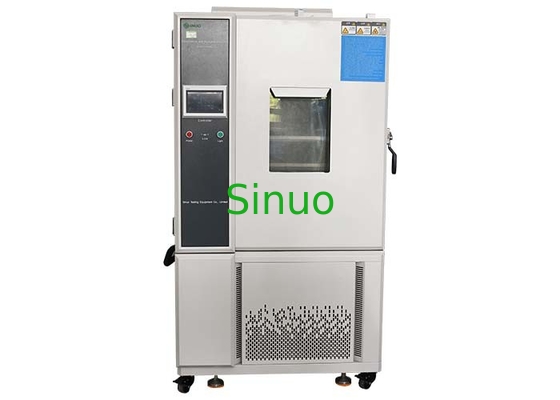

IEC 60068-2-78 Hệ thống điều khiển thông minh Phòng nhiệt độ và độ ẩm -40 °C+180 °C
Tổng quan sản phẩm:
Phòng thử nghiệm này được sử dụng để kiểm tra chất lạnh, nhiệt, độ ẩm và khô của nguyên liệu và thiết bị như điện tử, thợ điện, thiết bị điện, nhựa, v.v.Mục đích là để xác nhận các sản phẩm đáng tin cậy của lưu trữ và vận chuyển dưới nhiệt độ cao và thấp thay đổi nhiệt và độ ẩm.
Nó phù hợp với các tiêu chuẩn:
IEC60068-2-1:2007 ¢ Kiểm tra môi trường-Phần 2-1: Kiểm thử-Kiểm thử A: lạnh, IDT
IEC60068-2-2:2007 ¢ Thử nghiệm môi trường-Phần 2-1: Thử nghiệm- Thử nghiệm B-nắng khô, IDT
IEC60068-2-78:2012 ¢ Kiểm tra môi trường-Phần 2-78: Thử nghiệm-Xây thử: Nhiệt độ ẩm, trạng thái ổn định, IDT
IEC60068-2-30:2005 ¢ Kiểm tra môi trường-Phần 2-30: Thử nghiệm-Thử nghiệm Db: Nhiệt độ ẩm, chu kỳ (12h+12h cycle), IDT
Cấu trúc:
Máy này sử dụng cấu trúc buồng kín với các đặc điểm sau:
A. Nó có một phạm vi điều khiển nhiệt độ và độ ẩm cực kỳ rộng để đáp ứng các nhu cầu khác nhau của người dùng.
B. Nó áp dụng chế độ điều chỉnh nhiệt độ cân bằng và điều khiển độ ẩm duy nhất để điều chỉnh môi trường nhiệt độ và độ ẩm lý tưởng.Khả năng sưởi ấm và làm ẩm ổn định và cân bằng, và điều khiển nhiệt độ và độ ẩm là chính xác cao và ổn định cao.
C. Chọn tự động mạch làm lạnh: Thiết bị điều khiển tự động có khả năng tự động khởi động mạch làm lạnh hoạt động theo giá trị nhiệt độ được đặt,có thể bắt đầu làm mát trực tiếp dưới trạng thái nhiệt độ cao.
Tủ lạnh sử dụng đơn vị ngưng tụ làm mát bằng không khí với máy nén hoàn toàn đóng (nhập khẩu).
D. Cửa được trang bị cửa sổ quan sát, thuận tiện để quan sát trạng thái thử nghiệm của mẫu thử.
Các thông số kỹ thuật:
| Kiểm soát và vận hành | Hệ thống điều khiển thông minh PLC và màn hình cảm ứng | |
|
Kích thước phòng
|
Kích thước bên trong | Kích thước bên ngoài |
| 800*600*850 mm | 1350*1150*1950 mm | |
| Phạm vi nhiệt độ | -40 °C ~ +180 °C | |
| Phạm vi độ ẩm | 10%~98%RH | |
| Biến động nhiệt độ | ± 0,5°C | |
| Biến động độ ẩm | ≤2,5% | |
| Phản ứng nhiệt độ | ≤ ± 2,0°C | |
| Phản lệch độ ẩm | ≤ ± 3% | |
| Tỷ lệ sưởi ấm | ¥2-3°C/min | |
| Tốc độ làm mát | ¥1°C/min, trung bình không tải | |
| Tình trạng tải | Không có | |
| Tiếng ồn làm việc |
Mức âm thanh≤70dB ((A) (Đánh giá trong một phòng cách âm với nhiệt độ xung quanh 25 °C và tiếng vang thấp. Sử dụng trọng số A, thử trung bình 9 điểm.Mỗi điểm thử nghiệm nằm cách nguồn tiếng ồn 1 mét theo chiều ngang và 1 mét trên mặt đất) |
|
| Kế hoạch phạm vi nhiệt độ và độ ẩm | ||
| Đặc điểm cấu trúc | ||
| Cấu trúc khoang cách nhiệt |
1- Vật liệu tường bên ngoài: phun bảng A3. 2- Vật liệu tường bên trong: tấm thép không gỉ SUS#304. 3- Vật liệu cách nhiệt khoang: 100mm bọt polyurethane cứng chịu nhiệt độ cao. 4- Vật liệu cách nhiệt cửa phòng: 100mm bọt polyurethane cứng chịu nhiệt độ cao. |
|
| Sức mạnh cấu trúc đáy | Khả năng trọng lượng của đường ray ở đáy buồng thử nghiệm: ≤100Kg/m2 (trọng lượng) | |
| kênh điều hòa không khí |
1. Ventilator ly tâm trục dài thép không gỉ: 2 bộ/90W. 2. quạt, máy sưởi ấm, bốc hơi (cũng là khử ẩm), thiết bị thoát nước, cổng cân bằng áp suất, máy khuất khí điều chỉnh, cảm biến nhiệt độ |
|
| Cấu hình tiêu chuẩn của buồng thử nghiệm |
1. Cửa sổ quan sát: 400x600x40mm 3 lớp kính thấm chân không 2. Chọn tay cầm thâm nhập 3Các bản lề cửa: SUS # 304 các bản lề nhập khẩu 4Đèn tiết kiệm năng lượng bên trong buồng 5. lỗ chì: φ50mm 1 mảnh |
|
| Cửa phòng |
1. Cửa một phần mở ra bên ngoài, với bản lề ở bên trái và tay cầm ở bên phải (khi hướng về phía trước của hộp). 2Được trang bị một cơ chế khóa cửa an toàn (cửa có thể được mở trong phòng thử nghiệm), cửa được trang bị nhiệt điện để ngăn ngừa ngưng tụ,và phạm vi nhìn thấy của cửa sổ quan sát kính cách nhiệt (W400 × H600mm)Khung cửa được trang bị thiết bị sưởi điện chống ngưng tụ. |
|
| Bảng điều khiển | Màn hình hiển thị điều khiển 7 inch, màn hình hiển thị điều khiển nhiệt độ (nước), đèn chỉ số hoạt động và nút chiếu sáng. | |
| Phòng máy móc | Đơn vị làm mát, khay nước máy nén, thiết bị giảm áp suất, thiết bị sưởi ấm | |
| Tủ phân phối điện | Bảng phân phối, quạt làm mát, công tắc nguồn chính, biến áp, tiếp xúc giữa, tiếp xúc thời gian, tiếp xúc trạng thái rắn, tiếp xúc AC, ngắt mạch | |
| Máy sưởi |
1. Máy sưởi điện bằng thép không gỉ dạng lò sưởi 2Phương pháp điều khiển sưởi ấm: SSR (Solid State Relay) không tiếp xúc tương đương thời gian xung chiều rộng điều chế 3- Năng lượng sưởi ấm: khoảng 3KW |
|
| lỗ dây cáp điện | Nằm ở phía sau của buồng | |
| Các thông số kỹ thuật của bộ điều khiển |
Độ chính xác: nhiệt độ ± 0,1 °C + 1 chữ số, độ ẩm ± 1%R.H + 1 chữ số Độ phân giải: nhiệt độ ±0,01°C, độ ẩm ±0,1%R.H. Độ nghiêng nhiệt độ: 0,1 ~ 9,9 có thể được thiết lập. Nó có chức năng chờ và báo động giới hạn trên và dưới. Nhiệt độ và độ ẩm tín hiệu đầu vào ủ và ướt bóng đèn PT100x2. 9 bộ cài đặt tham số điều khiển PID, tính toán tự động PID. bóng đèn khô và ướt với chức năng màn hình chỉnh sửa tự động |
| Phương pháp kiểm soát |
1. PID bão hòa chống tích hợp 2. phương pháp điều khiển nhiệt độ cân bằng BTC + điều khiển công suất làm mát thông minh DCC + điều khiển điện thông minh DEC (thiết bị kiểm tra nhiệt độ) 3. Phương pháp kiểm soát nhiệt độ và độ ẩm cân bằng BTHC + DCC kiểm soát năng lực làm mát thông minh + DEC kiểm soát điện thông minh (thiết bị kiểm tra nhiệt độ và độ ẩm) |
| Chức năng hiển thị màn hình |
Nó áp dụng chế độ đối thoại màn hình, không cần nhập phím, và màn hình trực tiếp chạm vào các tùy chọn. Các giá trị nhiệt độ thiết lập (SV) và thực tế (PV) được hiển thị trực tiếp. Có thể hiển thị số chương trình hiện đang được thực thi, phân đoạn, thời gian còn lại và số chu kỳ. Chạy chức năng thời gian tích lũy. Giá trị thiết lập nhiệt độ của chương trình được hiển thị trong một đường cong đồ họa, với chức năng hiển thị thời gian thực của việc thực hiện đường cong chương trình. Được trang bị màn hình chỉnh sửa chương trình riêng biệt, ít nhất 5 phân đoạn nhiệt độ, độ ẩm và thời gian có thể được nhập trên mỗi trang. Tiếng Trung và tiếng Anh có thể được chuyển đổi tùy ý. Màn hình báo lỗi được hiển thị. Ánh sáng nền của màn hình có thể được điều chỉnh. Chức năng bảo vệ màn hình hiển thị có thể được thiết lập để hẹn giờ, TIMER hoặc tắt thủ công. |
| Khả năng chương trình và chức năng điều khiển |
Các nhóm chương trình có sẵn: tối đa 120 PATTEN. Khả năng bộ nhớ có sẵn: tổng cộng 12000 SEGMENTS. Thực thi lệnh lặp đi lặp lại: mỗi lệnh có thể được thực hiện tối đa 3200 lần. Chương trình được tạo theo cách trò chuyện, với các chức năng như chỉnh sửa, xóa và chèn. SEGMENTS thời gian thiết lập 0 ~ 99Hour59Min. Thiết bị điều khiển mô-đun thời gian có thể lập trình x2 bộ. Với bộ nhớ chương trình tắt, khởi động tự động và thực hiện chương trình liên tục sau khi bật. Với giao diện liên lạc RS-485 hoặc RS-232. Các đường cong đồ họa có thể được hiển thị trong thời gian thực trong quá trình thực thi chương trình. Với điều chỉnh tự động của khả năng đông lạnh. Với chức năng khởi động và tắt theo lịch trình. Với chức năng điều chỉnh ngày và giờ. Chức năng khóa chìa khóa và màn hình (LOCK). |
