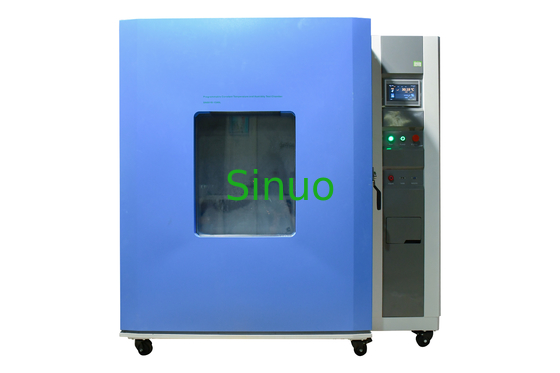

UL2594 Phòng thử nhiệt độ và độ ẩm chính xác cao cho thử nghiệm môi trường

UL2594 Phòng thử nhiệt độ và độ ẩm chính xác cao cho thử nghiệm môi trường

Tổng quan sản phẩm:

Tiêu chuẩn: theo UL2594-2016, IEC60068-2-1:2007, IEC60068-2-2:2007, IEC60068-2-30:2005.

Các mẫu và hạn chế: Các bộ phận và vật liệu cho các thiết bị điện tử, thực phẩm, ô tô, cao su và vật liệu nhựa, kim loại và các sản phẩm khác, chẳng hạn như sợi quang, màn hình LCD, tinh thể, cảm ứng,PCB, pin, máy tính, điện thoại di động, cao su, nhựa và các sản phẩm khác.

Ứng dụng: Nó được sử dụng để tiến hành thử nghiệm chống lạnh, chống nhiệt, chống ẩm và chống khô trên nguyên liệu và thiết bị như điện tử, thợ điện,Thiết bị điệnMục đích là để xác nhận hiệu suất đáng tin cậy của các sản phẩm trong quá trình lưu trữ, vận chuyển và sử dụng trong môi trường ẩm ướt và nóng thay thế ở nhiệt độ cao và thấp.

Nguyên tắc thử nghiệm: Sử dụng hệ thống sưởi ấm, làm ẩm và làm lạnh để kiểm soát và thay đổi nhiệt độ và độ ẩm môi trường trong buồng, mô phỏng nhiệt độ môi trường,độ ẩm và các quy trình thay thế được yêu cầu bởi sản phẩm

Cấu trúc và đặc điểm:

Máy này sử dụng cấu trúc buồng kín và có các tính năng sau:

A. Nó có một phạm vi điều khiển nhiệt độ và độ ẩm rất rộng, có thể đáp ứng các nhu cầu khác nhau của người dùng.Sử dụng một phương pháp điều chỉnh nhiệt độ và độ ẩm cân bằng duy nhất để điều chỉnh môi trường nhiệt độ và độ ẩm lý tưởngNó có khả năng sưởi ấm và làm ẩm ổn định và cân bằng, và có thể thực hiện kiểm soát nhiệt độ và độ ẩm chính xác cao và ổn định cao.

C. Chọn tự động mạch làm lạnh: Thiết bị điều khiển tự động có khả năng tự động chọn và vận hành mạch làm lạnh theo giá trị thiết lập nhiệt độ,để làm lạnh có thể được bắt đầu trực tiếp để làm mát dưới nhiệt độ cao. Tủ lạnh sử dụng một đơn vị nén máy nén lạnh bằng không khí và một nén máy nén hoàn toàn đóng (nhập khẩu). .

D. Cửa được trang bị cửa sổ quan sát được chiếu sáng, có thể dễ dàng quan sát tình trạng thử nghiệm của mẫu thử.

Môi trường sử dụng: Nguồn điện: 220V hoặc AC380V ± 5%/50Hz, 7KW

Nhiệt độ xung quanh: 5°C ≈ + 30°C, không nên có nồng độ bụi cao, khí ăn mòn và không khí dễ cháy và nổ xung quanh

Các thông số kỹ thuật:

Kiểm soát và vận hành		Hệ thống điều khiển thông minh PLC và màn hình cảm ứng
Kích thước phòng (không cần thiết)		1000L: Phòng bên trong WDH=1000×1000×1000mm, phòng bên ngoài WDH=1470×1400×2100mm
Phạm vi nhiệt độ (không cần thiết)		B: -40-150°C;
Phạm vi độ ẩm		20%~98%RH
Độ phân giải nhiệt độ		0.1°C
Biến động nhiệt độ		± 0,5°C
Độ đồng nhất nhiệt độ		± 2°C
Phản lệch độ ẩm		± 3,0% RH ((> 75% RH); ± 5,0% RH ((≤ 75% RH)
Tốc độ sưởi ấm		¥2-3°C/min
Tốc độ làm mát		¥0,7-1°C/min
Biểu đồ phạm vi nhiệt độ và độ ẩm
Các thành phần chính của hệ thống
Phòng	Phòng bên trong được làm bằng tấm thép không gỉ SUS304 # với các góc tròn, mịn màng và dễ làm sạch.
	Các buồng bên ngoài được làm bằng 304 # bàn chải thép không gỉ với các góc tròn, mịn màng và mịn màng, và dễ dàng để làm sạch.
	lỗ thử nghiệm: Phòng bên trong và bên ngoài được trang bị một lỗ xào với một nút cao su
	Vật liệu cách nhiệt: bọt polyurethane
	Cửa sổ quan sát: Cửa kính cứng chống nổ hai lớp
	Bàn: Được làm bằng thép không gỉ 304, có thể tháo ra
Hệ thống sưởi ấm	Phương pháp sưởi ấm: sưởi điện
	Các yếu tố sưởi ấm: khung sưởi ấm gốm, chống nhiệt độ cao, cách nhiệt tốt, không rò rỉ và mạch ngắn.Chiều kính dây dàyMột ống thủy tinh thạch anh được đặt ở giữa dây sưởi.Chức năng quan trọng của nó là để ngăn chặn dây sưởi ấm từ mềm và rơi khi nó cháy màu đỏ, khiến dây sưởi tiếp xúc với kim loại của buồng bên trong và gây ra mạch ngắn và các trục trặc khác.
	lưu thông nhiệt: ống dẫn không khí lưu thông buộc đảm bảo vận chuyển nhiệt được tạo ra bởi máy sưởi,ngăn ngừa nhiệt độ địa phương quá cao và đảm bảo các yêu cầu nhiệt độ trong phòng làm việc
Hệ thống làm ẩm	Phương pháp làm ẩm: Cấu trúc làm ẩm bên ngoài được sử dụng để vận chuyển độ ẩm qua ống dẫn không khí.Ưu điểm là tốc độ là ổn định và có ít tác động đến nhiệt độ của buồng bên trong, do đó đảm bảo tăng nhiệt độ ổn định và hiệu ứng làm ẩm lý tưởng.
	Ống làm ẩm: Nó áp dụng thiết kế hình chữ U và lỗ thăm dò nhiệt độ cao.đảm bảo rằng ống làm ẩm có tuổi thọ lâu dài và bền.
	ẩm và bổ sung nước: Phòng được trang bị một buồng thêm nước kiểu ngăn kéo.Thang đo hiển thị mức độ chất lỏng của bể nước lưu thông có thể quan sát trực quan mức độ nướcNó áp dụng tự động kiểm soát mức nước và báo động thiếu nước.
Hệ thống làm mát	Phương pháp làm lạnh: làm mát bằng máy nén-thay đổi nhiệt làm mát bằng không khí
	Các thành phần chính của tủ lạnh: 1Máy nén áp dụng thương hiệu Pháp Taikang và sử dụng chất làm mát thân thiện với môi trường. 2. van mở rộng và van điện tử đều được làm từ Đan Mạch Danfoss 3Dầu và bộ lọc đều được làm từ Emerson ở Hoa Kỳ. 4Sử dụng American Ice Bear làm dầu làm lạnh. 5Các đường ống được sử dụng trong hệ thống làm lạnh đều được làm bằng đồng đỏ, có lợi thế của sự linh hoạt tốt, không dễ vỡ,và có tác dụng hấp thụ cú sốc tốt nhất đối với các đặc điểm rung động lâu dài của hệ thống làm lạnh. 6Máy bốc hơi và máy ngưng tụ đều là những thương hiệu nổi tiếng trong nước.
	Chuyển khí lạnh: ống dẫn không khí lưu thông buộc đảm bảo không khí trở lại và cung cấp trơn tru và đảm bảo nhiệt độ đồng đều trong studio
Hệ thống điều khiển	Màn hình cảm ứng: TIME880, Hàn Quốc Sanyuan
	Điều khiển nhiệt độ: tự điều chỉnh PID, sử dụng cảm biến kháng cự platinum PT100 lớp A
	Chức năng: thử nghiệm giá trị cố định và thử nghiệm chương trình Thử nghiệm giá trị cố định: Khi môi trường thử nghiệm chỉ yêu cầu một nhiệt độ duy nhất, hãy chọn chế độ này và đặt nhiệt độ, độ ẩm và thời gian chạy cần thiết. Thử nghiệm chương trình: Khi môi trường thử nghiệm đòi hỏi nhiều nhiệt độ, chọn chế độ này để thiết lập nhiệt độ và thời gian chạy của mỗi chương trình, thiết lập trình chạy trình tự,và sử dụng 100 nhóm chương trình.
Lưu trữ dữ liệu	Với giao diện đường cong nhiệt độ để ghi lại các thay đổi và quy trình dữ liệu, với giao diện R232 tiêu chuẩn hoặc giao diện giao tiếp U disk, dữ liệu có thể được tải xuống
Bảo vệ an toàn	Chức năng bộ nhớ tắt điện, bảo vệ trình tự pha, bảo vệ rò rỉ, bảo vệ nhiệt độ quá cao, bảo vệ quá tải máy nén, báo động thiếu nước, bảo vệ bất thường
