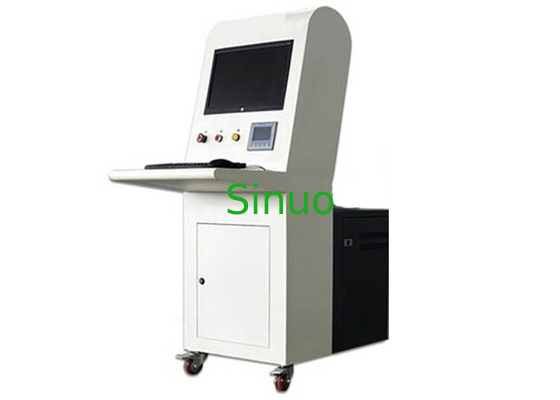

IEC 62368-1 Phụ lục R Máy kiểm tra mạch ngắn bị giới hạn bằng máy tính

IEC 62368-1 Phụ lục R Máy thử mạch ngắn bị giới hạn được điều khiển bằng máy tính

Thông tin sản phẩm:

Máy thử mạch ngắn hạn này được yêu cầu bởi IEC62368-1:2018 khoản 5.6.4.1 và 5.6.5.1, Phụ lục R.

Thiết bị thử nghiệm mạch ngắn bị hạn chế được sử dụng để kiểm tra dây dẫn nối đất bảo vệ và bộ ngắt mạch bảo vệ dòng 1500A. The purpose of this test machine is to verify that the protective connecting conductor used in the circuit protected by the device with a rated value not exceeding 25A is compatible with the fault current allowed by the overcurrent protection device, và kiểm tra tính toàn vẹn của bảo vệ an toàn bổ sung thông qua các thử nghiệm như vậy.

Các mẫu thử: thiết bị công nghệ âm thanh, video, thông tin và truyền thông.

Nguyên tắc thử nghiệm:

Máy thử mạch ngắn hạn sử dụng thiết bị lưu trữ năng lượng để thực hiện thử nghiệm dòng điện cao tức thời. Thời gian xả và điện áp ban đầu có thể được thiết lập.Sau khi hoàn thành việc xảTrong quá trình thử nghiệm, dòng điện xả sẽ được ghi lại để tạo ra đường cong thời gian hiện tại.

Tính năng thiết bị:

1- Máy tính công nghiệp lớn.

2. Tùy chọn tự động hiện tại tăng thử nghiệm, tay hiện tại tăng thử nghiệm và tác động nhanh thử nghiệm phá vỡ, linh hoạt và hoạt động đơn giản.

3. Hiển thị thời gian thực của hiện tại đầu ra và kết quả thời gian là trực quan;

4 Bảo vệ vượt quá hiện tại hoàn hảo, cài đặt tùy ý của giá trị hiện tại đầu ra mục tiêu, giới hạn trên của hiện tại và thời gian chịu hiện tại.

5Với chức năng phát hiện ngã và chức năng phát hiện trở lại bằng không, thử nghiệm có thể được thực hiện sau khi xác định ngã và trở lại bằng không, an toàn và đáng tin cậy.

6. Tiêu chuẩn tăng dòng gần, khi đạt được dòng đầu ra mục tiêu được đặt, thời gian dung sai hiện tại sẽ tự động,và động cơ sẽ tự động trở lại không sau khi thời gian được hoàn thành.

7Nếu giới hạn trên của dòng điện đầu ra được thiết lập được vượt quá, động cơ sẽ tự động quay lại không và báo động âm thanh và hình ảnh.

8Thiết kế chống nhiễu phức tạp của phần mềm và phần cứng, nhiều phương tiện chống nhiễu, thích nghi với môi trường điện từ khắc nghiệt.

9Nó có thể được trang bị báo động khóa cửa, mở giao diện xác minh điện áp, vv

Đặc điểm:

1Chế độ điều khiển: máy tính công nghiệp.

2Trạm thử nghiệm: 1 trạm.

3Phạm vi thử nghiệm: < 25A.

4Điện giới hạn: ≥ 1500A (có thể tùy chỉnh).

5. Thời gian xả: 5 ~ 100ms có thể được thiết lập.

6Chế độ thử nghiệm: thử nghiệm chuyển đổi AC và DC.

7. điện áp xả: có thể được thiết lập trên máy tính theo yêu cầu của khách hàng.

8Thời gian thử nghiệm: có thể được thiết lập trên máy tính theo các yêu cầu tiêu chuẩn.

9Cấu hình tiêu chuẩn: nguồn cung cấp điện DC, thiết bị bảo vệ hiện tại, bộ dao động đường cong hình sóng do khách hàng cung cấp, cấu hình với 2,5 mét vuông, 4 3m đường thử nghiệm.

10Chức năng thử nghiệm: điện áp xả và thời gian bảo vệ giới hạn có thể được thiết lập, với chức năng bảo vệ quá điện áp và quá điện.

11Bảo vệ an toàn: nó có chức năng báo động tắt bất thường, và kết nối được làm bằng vật liệu cách nhiệt.

12- Tổng kích thước: khoảng: W800 × D600 × H1650mm.

13Ứng dụng điện: AC220V 50Hz.
