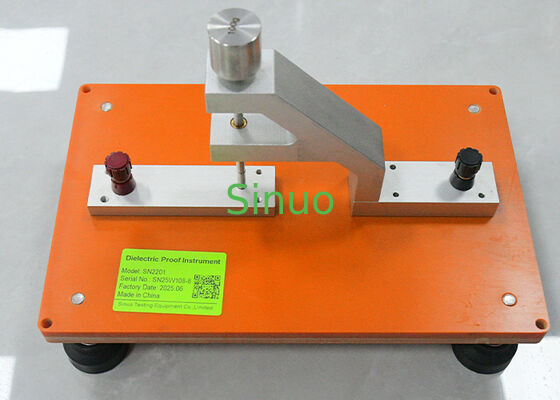

Thiết bị kiểm tra cường độ điện là một thiết bị kiểm tra chuyên dụng để đánh giá độ bền điện môi và hiệu suất cách điện của vật liệu cách điện rắn theo IEC 62368-1:2023 Điều 5.4.9.1, Hình 29.
Thiết bị được thiết kế để áp dụng các điều kiện tiếp xúc cơ học quy định cho mẫu cách điện trong quá trình kiểm tra, giúp các phòng thí nghiệm xác minh liệu vật liệu có thể duy trì khả năng cách điện đầy đủ theo các điều kiện được quy định bởi tiêu chuẩn an toàn hiện hành hay không.
Thiết bị kiểm tra IEC 62368-1 Hình 29 này đặc biệt phù hợp cho các phòng thí nghiệm an toàn điện, phòng thí nghiệm chứng nhận sản phẩm, bộ phận R&D và các nhà sản xuất thực hiện xác minh vật liệu cách điện cho thiết bị điện và điện tử.
SN2201 được cung cấp với hai cấu hình cho các yêu cầu mẫu khác nhau. Các kẹp và thanh kim loại tương ứng có thể được lựa chọn theo bố trí kiểm tra hiện hành, bao gồm cấu hình Φ5-100 và Φ6.4-50.
Vật liệu cách điện rắn là một phần quan trọng của an toàn điện vì nó ngăn chặn các đường dẫn dòng điện không mong muốn giữa các bộ phận dẫn điện. Trong quá trình đánh giá an toàn sản phẩm, vật liệu cách điện có thể cần chịu được các ứng suất điện và cơ học quy định mà không bị đánh thủng hoặc mất hiệu suất cách điện.
SN2201 được thiết kế như một phụ kiện kiểm tra IEC 62368-1 Hình 29 theo tiêu chuẩn cho loại đánh giá này.
Các ứng dụng điển hình bao gồm kiểm tra và xác minh:
Thiết bị có thể được tích hợp vào hệ thống kiểm tra tuân thủ IEC 62368-1 rộng hơn của phòng thí nghiệm an toàn điện, cùng với các thiết bị kiểm tra cường độ điện môi, điện trở cách điện, khả năng tiếp cận và an toàn cơ học khác.
Kiểm tra dựa trên việc thiết lập điều kiện tiếp xúc quy định giữa mẫu thử và các bộ phận kiểm tra tương ứng.
Tùy thuộc vào bố trí kiểm tra, kẹp và thanh kim loại phù hợp sẽ được chọn. Mẫu được đặt vào phụ kiện, sau đó cấu hình kiểm tra quy định có thể được thiết lập để đánh giá.
SN2201 cung cấp hai tùy chọn thanh kim loại để phù hợp với các cấu hình Hình 29 quy định:
Cấu hình này cho phép các phòng thí nghiệm thực hiện kiểm tra lặp lại trong khi duy trì các yêu cầu về kích thước và tải trọng được quy định cho bố trí kiểm tra hiện hành.
| Thông số | Thông số kỹ thuật |
|---|---|
| Mẫu mã | SN2201 |
| Loại thiết bị | Thiết bị kiểm tra cường độ điện cho vật liệu cách điện rắn theo IEC 62368-1 |
| Tiêu chuẩn áp dụng | IEC 62368-1:2023 |
| Điều khoản kiểm tra | Điều 5.4.9.1 |
| Hình tham chiếu | Hình 29 |
| Ứng dụng kiểm tra | Kiểm tra vật liệu cách điện rắn / cách điện |
| Kẹp áp dụng | Φ5-100 và Φ6.4-50 |
| Thanh kim loại 1 | Φ5 ± 0.1 mm, 100 g |
| Thanh kim loại 2 | Φ6.4 mm, 50 g |
| Phương pháp kiểm tra | Vận hành tiêu chuẩn theo yêu cầu kiểm tra hiện hành |
