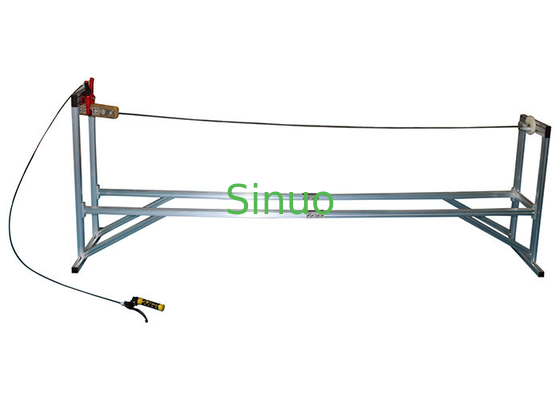

IEC 62196-1 Máy thử thả cắm và đầu nối xe bằng tay
| Standard Applied: | IEC 62196-1 2020 | Drop height: | 1000mm |
| Dropping times: | 8 lần | Rotating angle: | 45°, có thể xoay được mọi phía |
| Equipment size: | Dài*R*H 2300*500*860mm | Rotating Angle: | Mỗi 45° |
| High Light: | Máy thử thả kết nối xe,Máy thử thả kết nối IEC 62196-1,Thiết bị thử nghiệm xe cắm thả bằng tay |
||
IEC 62196-1 Máy thử thả cắm và đầu nối xe bằng tay
Thông tin về sản phẩm:
Thiết bị thử nghiệm tuân thủ các yêu cầu của IEC 62196-1Ed. 4CDV 2020 Điều 26.3, Hình 19.
Được sử dụng để kiểm tra độ bền cơ học của các phích dây có thể thay thế với các cáp linh hoạt và các đầu nối xe.
Nguyên tắc thử nghiệm: đầu tự do của cáp và dây thừng bổ sung hoặc các phương tiện linh hoạt khác được gắn vào cáp linh hoạt, tổng chiều dài là 2,25m, được gắn trên tường cao 1m so với mặt đất.
Giữ mẫu để dây cáp bằng phẳng, sau đó để nó rơi xuống sàn bê tông. Điều này được thực hiện tám lần; Cáp được xoay 45 ° mỗi lần nó được cố định.
Các thông số kỹ thuật:
1. Chiều cao thả: 1000mm
2- Thời gian thả:8
3. góc xoay: 45 °, nó có thể xoay theo mọi hướng.
4- Kích thước: L*W*H 2300*500*860mm
|
Độ cao thả |
1000mm |
|
Thời gian thả |
8 lần |
|
góc quay |
45°, nó có thể được xoay theo mọi hướng |
|
Kích thước thiết bị |
L*W*H 2300*500*860mm |
|
Phù hợp với tiêu chuẩn |
IEC 62196-1Ed.4CDV 2020 điều 26.3, hình 19. |
Phương pháp thử nghiệm (viết ra từ IEC 62196-1Ed.4CDV 2020 điều 26.3):
Các phích cắm và đầu nối xe không thể thay thế được sử dụng với chiều dài ngắn (khoảng 200mm).
Đầu tự do của cáp được kết nối với cáp linh hoạt bằng dây thừng bổ sung hoặc các thiết bị linh hoạt khác, tổng chiều dài là 2,25m và được cố định trên tường 1m từ mặt đất,như được thể hiện trong hình 19.
Giữ mẫu để dây cáp bằng phẳng, sau đó để nó rơi xuống sàn bê tông. Điều này được thực hiện tám lần; Cáp được xoay 45 ° mỗi lần nó được cố định.
