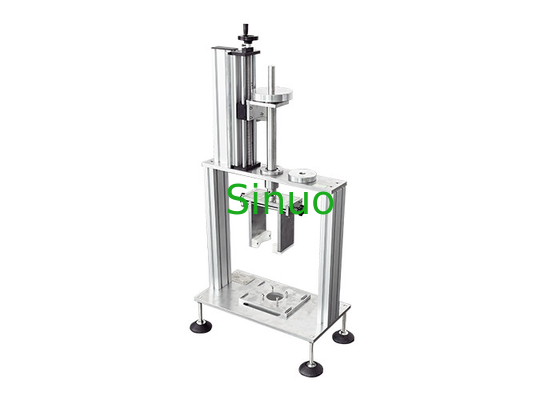

IEC 62196-1 Các nguồn năng lượng mới Thiết bị kiểm tra điện áp ổ cắm ô tô
| Accessories: | Chia sẻ vòi thử nghiệm cho SN11013 | Applied Standard: | IEC 62196-1Ed.4CDV 2020 điều 16.16 |
| Withdrawal force test: | 1 kg trọng lượng | Force weight kit: | 9.2kg, trọng lượng phụ trợ 0,8kg |
| Insertion force test: | 2 kg trọng lượng | Drop height limit of auxiliary weight: | 50mm |
| High Light: | Thiết bị kiểm tra điện áp ổ cắm ô tô,Thiết bị kiểm tra điện áp ổ cắm IEC 62196-1 |
||
IEC 62196-1 Các nguồn năng lượng mới Thiết bị kiểm tra điện áp ổ cắm ô tô
Tổng quan sản phẩm:
IEC 62196-1Ed.4CDV 2020 Điều 16.16 yêu cầu sử dụng dụng dụng cụ thử lực kéo này.
Nguyên tắc thử nghiệm: Thiết bị phụ kiện cố định (cỗ hút không khí hoặc ống hút không khí của xe) được lắp đặt theo cách mà trong giai đoạn đầu tiên của việc chèn, thiết bị phụ kiện giao phối được di chuyển theo chiều dọc xuống.Một trọng lượng chính là 9.2 kg được đặt đúng cách trên thiết bị gắn kết. Nếu thiết bị di động không đi vào vị trí cần thiết cho thiết bị gắn kết cố định, trọng lượng phụ trợ là 0.8 kg được phép rơi trên trọng lượng chính từ chiều cao 5 cmSau đó, các thiết bị di chuyển phải đi vào vị trí cần thiết cho các thiết bị cố định để các liên lạc được tham gia đúng cách.
This product is used to test whether the maximum force required to pull a plug out of a receptacle or connecting device and the minimum force required to pull a unipolar plug out of a receptacle assembly are within the limits specified in the standard.
Các thông số kỹ thuật:
|
Xét nghiệm lực thâm nhập |
1. Một thiết bị lực chèn cố định cho ổ cắm hoặc ổ cắm đầu vào thiết bị |
|
2- Bộ dụng cụ trọng lượng lực: 9,2kg, trọng lượng phụ trợ 0,8kg |
|
|
3- Giảm giới hạn chiều cao của trọng lượng phụ trợ: 50mm |
|
|
4. 2kg trọng lượng |
|
|
Xét nghiệm lực kéo |
1. Chia sẻ phần cơ khí của SN11013, dựa trên IEC 62196-1 :2020 Hình 13 |
|
2. Chia sẻ các phích thử nghiệm cho SN11013 |
|
|
3- Chế độ chống trọng lượng để phụ kiện nâng (đường đo + móc + trọng lượng) là 9 kg, với trọng lượng bổ sung là 1 kg |
|
|
4. 1kg trọng lượng |
