Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tiêu chuẩn áp dụng: | IEC 62196-1:2020 | Điều khoản áp dụng: | Khoản 14.1.5, 14.1.6, |
|---|---|---|---|
| Hình áp dụng: | Hình13 và hình14, | Bảng áp dụng: | Bảng 5 |
| phương thức hoạt động: | Thủ công | phích cắm thử nghiệm: | tùy chỉnh |
| Thương hiệu: | Sinuo | Sự bảo đảm: | 1 năm |
| Điểm nổi bật: | Thiết bị kiểm tra lực rút khóa liên động trên xe,Thiết bị kiểm tra lực rút theo tiêu chuẩn IEC 62196-1 |
||

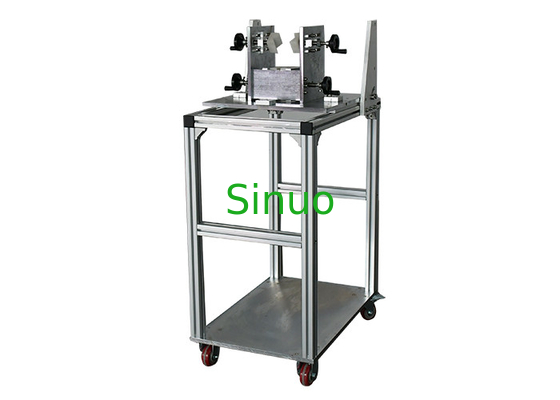

Thiết bị kiểm tra lực rút khóa liên động của công tắc-ổ cắm trên xe IEC 62196-1
Thông tin sản phẩmN Đối với thiết bị kiểm tra lực rút khóa liên động của công tắc-ổ cắm trên xe:
Thiết bị thử nghiệm này tuân theo điều khoản 14.1.5, 14.1.6, fig13, fig14 của IEC 62196-1:2020.Nó được sử dụng để kiểm tra lực tối đa cần thiết khi rút phích cắm thử nghiệm ra khỏi ổ cắm hoặc đầu nối của xe.Nó cũng được sử dụng để xác minh thiết kế của thiết bị chốt giữ phích cắm trong ổ cắm hoặc đầu nối xe phải ở vị trí chốt trong quá trình sử dụng.
Kiểm tra lực rút tối đa đối với thiết bị kiểm tra lực rút liên động ổ cắm công tắc trên xe:
Lực rút tối đa của ổ cắm phải đáp ứng các yêu cầu của Bảng 1.
Áp dụng lực rút tối đa được chỉ định trong tiêu chuẩn (tổng lực của trọng lượng chính, trọng lượng bổ sung, móc (thiết bị kẹp) vào phích cắm thử nghiệm, khi trọng lượng bổ sung được thả từ độ cao 50mm, phích cắm sẽ ra khỏi ổ cắm .
Người dùng nên chọn trọng lượng thích hợp cho bài kiểm tra theo bảng sau:
Bảng 1
|
loại mẫu (AC A) |
Rút tiền N |
trọng lượng chính N |
trọng lượng bổ sung N |
| 6-40 | 165 | 148,5 | 16,5 |
| 41-80 | 300 | 270 | 30 |
| 81-150 | 440 | 396 | 44 |
| 151-250 | 660 | 396+148.5+49.5 | 66 |
|
loại mẫu (ĐC A) |
|||
| Bất kì | 750 | 396+148.5+49.5+15 | 75 |
| Khoản 17.2 A | |||
| <59 | 150 | 135 | 15 |
| 60-99 | 275 | 247,5 | 27,5 |
| 100-125 | 400 | 270+90 | 40 |
| Lưu ý: Trọng lượng chính đã chứa trọng lượng phích cắm và móc thử nghiệm | |||
Lực rút tối thiểu đối với thiết bị kiểm tra lực rút khóa liên động của công tắc-ổ cắm trên xe:
Chèn máy đo với lực rút tối thiểu được chỉ định trong tiêu chuẩn (nghĩa là chốt kiểm tra (chốt đơn) đáp ứng các yêu cầu của tiêu chuẩn này, tổng khối lượng của chốt phải bằng giá trị được chỉ định trong bảng) vào từng ổ cắm riêng trong ổ cắm.Máy đo không được tháo ra khỏi ổ cắm trong vòng 30 giây.
ban 2
|
Đường kính pin danh nghĩa mm |
Đường kính của máy đo mm +0 -0,01 |
tối thiểutổng lực N |
| 5 | 4,80 | 2,5 |
| 6 | 5,80 | 5 |
| 7 | 6,80 | 5 |
| số 8 | 7,80 | 10 |
| 10 | 9,80 | 15 |
| 12 | 11.80 | 20 |
| Lưu ý: Lực rút tối thiểu đã bao gồm trọng lượng của máy đo | ||
Xác minh thiết bị chốt cho thiết bị kiểm tra lực rút khóa liên động của công tắc-ổ cắm trên xe:
Ổ cắm có công tắc hoặc đầu nối của xe có khóa liên động được cố định vào giá đỡ của thiết bị sao cho trục phân tách nằm ngang.Với các thiết bị chốt giữ phích cắm vào ổ cắm hoặc đầu nối của xe ở vị trí ăn khớp, một lực kéo dọc trục được áp dụng cho cáp được gắn ở phích cắm thích hợp được cắm vào ổ cắm có công tắc hoặc đầu nối của xe có khóa liên động.
