Đặc điểm ngắt mạch theo tiêu chuẩn IEC 60947-1 Máy kiểm tra toàn diện

Đặc điểm ngắt mạch theo tiêu chuẩn IEC 60947-1 Máy kiểm tra toàn diện

MOQ: 1
giá bán: có thể đàm phán
tiêu chuẩn đóng gói: trường hợp ván ép
Thời gian giao hàng: 30 ngày
Phương thức thanh toán: T/T
khả năng cung cấp: 20 BỘ mỗi ​​tháng
Thông tin chi tiết
Nguồn gốc
Trung Quốc
Hàng hiệu
Sinuo
Chứng nhận
Calibration Certificate (Cost Additional)
Số mô hình
SN2501
Dòng điện xoay chiều đầu ra:
3~180A
Điện áp xoay chiều đầu ra:
0~5V
Độ chính xác hiện tại:
Cấp 0,5
Độ chính xác điện áp:
Cấp 0,5
Tỷ lệ máy biến áp:
200/5A
Thời gian kiểm tra:
1~999999s
trạm kiểm tra:
1 trạm
thời gian:
1~9999ms
Làm nổi bật:

Đặc điểm vấp ngã Máy kiểm tra toàn diện

,

Máy kiểm tra toàn diện đặc điểm IEC 60947-1

Mô tả sản phẩm



Đặc điểm ngắt mạch theo tiêu chuẩn IEC 60947-1 Máy kiểm tra toàn diện



Thông tin sản phẩm Đối với Đặc điểm Ngắt Bộ ngắt mạch Máy Kiểm tra Toàn diện:



Thiết bị kiểm tra được thiết kế và sản xuất theo yêu cầu tiêu chuẩn của

IEC60898-1 khoản 9.10, IEC60947-1 khoản 7.2.1, v.v.

Nó được thực hiện để xác minh rằng cầu dao tuân thủ các yêu cầu, áp dụng 1,13 lần, 1,45 lần và 2,55 lần dòng định mức để kiểm tra xem nó có ngắt trong thời gian quy định hay không.Thiết bị kiểm tra cũng có thể kiểm tra các đặc tính ngắt tức thời của bộ ngắt mạch, nghĩa là đặt dòng điện định mức từ 3 đến 10 lần để kiểm tra xem nó có nhảy ra ngoài thời gian hay không.Nó phù hợp để thử nghiệm trực tuyến các bộ ngắt mạch vỏ đúc và bộ ngắt mạch thu nhỏ trước khi xuất xưởng.Nó là một thiết bị cần thiết để kiểm tra hiệu suất điện của các nhà sản xuất bộ ngắt mạch.



Các thông số kỹ thuật cho Đặc tính ngắt mạch của Máy kiểm tra toàn diện:



Tiêu chuẩn áp dụng IEC 60898-1
mệnh đề 9.10
Phương pháp điều khiển Phương pháp iControl, thao tác trên màn hình cảm ứng màu 10 inch
Các bài kiểm tra Đặc tính ngắt tức thời nhỏ, thời gian, đặc tính ngắt trễ
trạm kiểm tra Độ trễ: một trạm;ngay lập tức: một trạm;nó đáp ứng bộ ngắt mạch 1-4P
Thông số chuyến đi trễ
Dòng điện xoay chiều đầu ra 3~180A
Điện áp xoay chiều đầu ra 0~5V
Kênh đầu ra hiện tại Các tiếp điểm của bộ ngắt mạch 1 kênh, nhiều P được kết nối nối tiếp để kiểm tra một số công tắc
Thử nghiệm sản phẩm cầu dao thu nhỏ 3~63
Dạng sóng đầu ra hiện tại Sóng hình sin (độ méo dạng sóng hiện tại của thiết bị hiệu chỉnh không quá 5%, lỗi hệ thống không quá 3%)
Phương pháp kiểm soát hiện tại Điều chỉnh tự động, dòng điện được cài đặt trên màn hình cảm ứng
độ chính xác hiện tại Cấp 0,5
Độ chính xác điện áp Cấp 0,5
Tỷ lệ máy biến áp 200/5A
thời gian kiểm tra 1~999999s
Hiện hành Sau khi cấp 1,13 lần dòng điện, nó nhanh chóng và tự động tăng lên 1,45 lần dòng điện trong 5 giây
Vật cố định Áp dụng phương pháp đầu cuối, bị trì hoãn: một trạm, tức thời: một trạm.
Kiểm tra chuyến đi tức thời
Vật cố định Áp dụng phương pháp đầu cuối, bị trì hoãn: một trạm, tức thời: một trạm.
Sản lượng hiện tại AC30A~1500A
Đầu ra các kênh hiện tại 1 kênh
độ chính xác hiện tại mức 0,5
Nghị quyết 1A
Thời gian kiểm tra tức thời ≤0,2s;
Cài đặt giới hạn trên thời gian hành động 1~200ms
Cài đặt giới hạn dưới thời gian hành động 1~200 mili giây;
trạm kiểm tra 1 trạm
thời gian 1~9999ms
Chức năng bảo vệ: Bảo vệ ngắn mạch, bảo vệ quá tải, bảo vệ rò rỉ
Kiểm tra tăng nhiệt độ Trong điều kiện làm việc bình thường, khi bộ ngắt mạch được kiểm tra theo các điều kiện quy định.Cầu dao không được để hư hỏng ảnh hưởng đến chức năng cũng như độ an toàn khi sử dụng.
Kênh đo nhiệt độ 8 kênh, độ phân giải nhiệt độ: 0,1 độ
Cặp nhiệt điện loại chữ T
đường cong nhiệt độ Màn hình cảm ứng với bảng ghi dữ liệu nhiệt độ
Phạm vi đo nhiệt độ 0 ~ 200 độ
Cấu hình Dây để kiểm tra độ tăng nhiệt độ: 1, 1.5, 2, 2.5, 4, 6 và 10, mỗi thông số kỹ thuật có chiều dài 1 mét và khớp với 5 CÁI cho mỗi thông số kỹ thuật;16, 25, 50 và 70, mỗi thông số kỹ thuật có chiều dài 2 mét và khớp với 5 CÁI cho mỗi thông số kỹ thuật


Đặc điểm thiết bị Đối với Đặc điểm ngắt mạch ngắt Máy kiểm tra toàn diện:

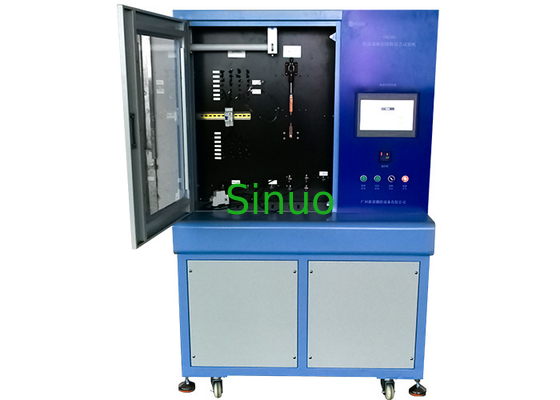

Buồng thiết bị được hàn bằng thép chất lượng cao, tấm được phun và bịt kín, bề mặt được phun chống tĩnh điện, chống gỉ và chống ăn mòn.Phần trên của thiết bị được trang bị bảng điều khiển, công tắc nguồn và nhiều loại đầu dây (để kiểm tra độ trễ vấp).Thiết bị được thiết kế và sử dụng hợp lý với ưu điểm là tiện lợi, vận hành đơn giản, hiệu suất đáng tin cậy và hình thức đẹp.



Nguyên tắc kiểm tra Đối với Đặc tính Ngắt mạch của Máy kiểm tra toàn diện:



Thiết bị kiểm tra này áp dụng nguyên lý điện áp thấp và đầu ra dòng điện cao, sử dụng dòng điện lớn trong máy để cách ly dòng điện đầu ra của máy biến áp, đặt kích thước dòng điện thông qua màn hình cảm ứng và nguồn dòng không đổi điều chỉnh kích thước của đầu ra dòng điện của máy biến áp, có chức năng tự động ổn định dòng điện.Đặt thời gian kiểm tra thông qua màn hình cảm ứng và so sánh thời gian chuyến đi kiểm tra để đánh giá chất lượng của bộ ngắt mạch.



Đặc điểm ngắt mạch theo tiêu chuẩn IEC 60947-1 Máy kiểm tra toàn diện 0



Đặc điểm ngắt mạch theo tiêu chuẩn IEC 60947-1 Máy kiểm tra toàn diện 1
