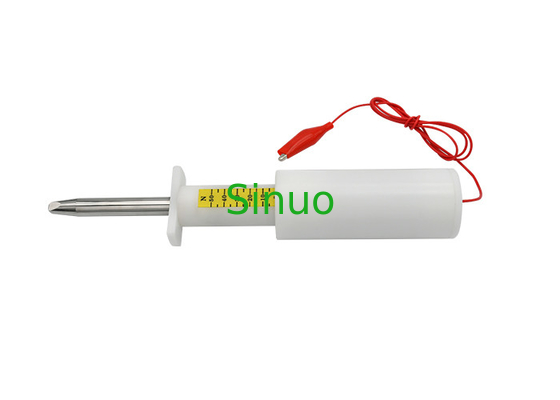

IEC 60335-2 Rigid Finger Test Probe 11 với lực 50N
| Probe Tip Length (mm): | 20 ±0,05 | Probe Length (mm): | 80 ± 0,2 |
| Probe Tip Cylindrical: | 27-37° | Probe Tip Spherical: | 4-14° |
| Guard Thickness (mm): | 5±0,5 | Force Range: | 0 ~ 50N |
| High Light: | Đầu dò kiểm tra ngón tay cứng theo tiêu chuẩn IEC 60335-2,Đầu dò kiểm tra ngón tay 75N |
||
IEC 60335-2 Rigid Finger Test Probe 11 với lực 50N
Thông tin sản phẩm cho thử nghiệm ngón tay cứng 11:
Máy thăm dò ngón tay cứng này phù hợp với yêu cầu tiêu chuẩn của IEC IEC60335-2-6 khoản 22, IEC60335-2-9 khoản 22, IEC61032 hình 7 thiết bị 11, IEC60884-1, IEC60598-1, IEC60335-1 khoản 22.11Nó được sử dụng để xác minh sự bảo vệ của người chống lại việc truy cập vào các bộ phận nguy hiểm và để xác minh sức mạnh cơ học của các lỗ hổng trong khoang hoặc rào cản bên trong.
Máy thăm dò này có quy định áp dụng lực từ 0 đến 50N với độ phân giải tối thiểu 5N được trang bị kẹp cá sấu ở phía sau để kiểm tra tính liên tục trong quá trình thử nghiệm.Phần ngón tay của đầu dò này được làm bằng thép không gỉ, phần tay cầm và mặt dừng được làm bằng nylon.
Các thông số kỹ thuật cho đầu thử ngón tay cứng 11:
| Chiều dài đầu thăm dò (mm) | 200 - 0.05 |
| Bán kính hình trụ của đầu thăm dò (mm) | R2±0.05 |
| Phân kính hình cầu của đầu thăm dò (mm) | R4±0.05 |
| góc hình trụ của đầu tàu thăm dò (°) | 37o0 -10 |
| Góc đầu thăm dò hình cầu (°) | 14o0 -10 |
| Chiều kính thăm dò (mm) | F120 - 0.05 |
| Chiều dài thăm dò với đầu (mm) | 80 ± 0.2 |
| Vật liệu thăm dò cầu | Thép không gỉ |
| Chiều kính bảo vệ (mm) | F50 |
| Độ dày bảo vệ (mm) | 5±0.5 |
| Chọn vật liệu | Nhựa nhựa |
| Phạm vi lực | 0 ~ 50N |
| Xác định tổng thể | 5N |
Phương pháp thử nghiệm và hoạt độngĐối với thử nghiệm ngón tay cứng 11:
Vui lòng tham khảo các tiêu chuẩn có liên quan.
Đẩy bề mặt trên của tay cầm đến đường cân lực cần thiết, sau đó lực cần thiết được đạt được.
Để xác minh liệu LIVE PARTS đã chạm vào, đầu dò được trang bị một clip cá sấu, được khuyến cáo để làm việc với thiết bị thử nghiệm đầu dò chống sốc của chúng tôi hoặc chỉ số điện áp 40 ~ 50V.
