Tủ tải công tắc màn hình cảm ứng cho tải đèn tự dằn IEC60669-1
| Applied Standard: | IEC60669-1:2007 | Power Supply: | AC220±5%/50Hz |
| Environment Temperature: | 5～40°C | Humidity: | （20～80）%RH |
| Control Method: | Màn hình cảm ứng | Test Channels: | 1 hoặc 2 hoặc 3 kênh |
| Display Value: | 0～9KW | Output Voltage: | 0-280V có thể điều chỉnh |
| High Light: | Tủ tải công tắc đèn tự chấn lưu,Tủ tải công tắc IEC60669-1,Tủ tải công tắc màn hình cảm ứng |
||
Tủ tải công tắc đèn tự dằn cho tải đèn tự dằn IEC60669-1
Tiêu chuẩn cho tủ tải công tắc đèn tự dằn:
IEC60669-1:2007 "Công tắc dùng cho hộ gia đình và hệ thống lắp đặt điện cố định tương tự - Phần 1:Yêu cầu chung" điều 19.3
Nguyên tắc kiểm tra đối với tủ tải công tắc đèn tự dằn:
Công tắc dành cho tải của bóng đèn có chấn lưu (SBL) phải chịu được ứng suất điện và nhiệt xuất hiện khi điều khiển các mạch đèn có chấn lưu tự dùng mà không bị mài mòn quá mức do tác động có hại khác.
Mục đích là để kiểm tra xem công tắc có bị phóng điện liên tục hay không, các tiếp điểm có được hàn, đóng hoặc ngắt trong một thời gian dài, bị mòn quá mức hay không.
Thông số kỹ thuật cho tủ tải công tắc đèn tự dằn:
| Kênh thử nghiệm | Có thể tùy chỉnh 1 hoặc 2 hoặc 3 kênh, đầu ra độc lập |
| Phương pháp điều khiển điện | Màn hình cảm ứng + nút điều khiển, màn hình kỹ thuật số |
| Giá trị hiển thị điện áp | 0～300V, cấp chính xác 0,5 |
| Giá trị hiển thị nguồn | 0～9KW, độ chính xác 0.5 |
| Điện áp đầu ra | Điều chỉnh 0-280V, đảm bảo điện áp thử nghiệm là 250V~ |
| Điện áp định mức đặt trước của công tắc | Mỗi kênh 250V~, dòng định mức 10A,13A,16A,20A là tùy chọn |
| Cài đặt thông số làm việc | Tất cả các tham số được đặt theo 250V~, bao gồm W, I cực đại, I2t và dạng sóng dòng điện đột biến. |
| Chức năng hiệu chuẩn | Mỗi bộ thiết bị cung cấp một thiết bị điều khiển đóng cửa (chọn chức năng “hiệu chỉnh” trên màn hình cảm ứng) và mỗi khi nó được tiến hành ở góc 90 độ, chức năng này có thể được sử dụng để điều chỉnh ban đầu và xác minh hiệu chuẩn thiết bị. |
| chức năng bảo vệ | Bảo vệ ngắt thời gian dài / bảo vệ dẫn truyền thời gian dài, thời gian bảo vệ: 1 ~ 99S có thể được đặt trước, thiết bị sẽ dừng và báo động sẽ phát ra khi bảo vệ xảy ra. |
| sử dụng môi trường | Nguồn điện: AC220±5%/50Hz,10KVA |

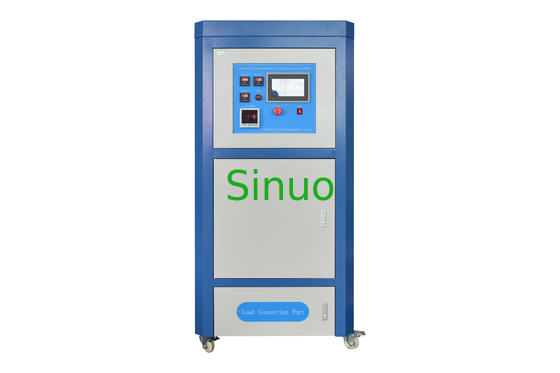

Tủ tải sử dụng khung kết cấu thép liền khối và tấm niêm phong Toyota màu trắng.Bảng điều khiển nằm ở phần trên của thiết bị, có công tắc nguồn bên ngoài, vôn kế và thiết bị hiển thị nguồn, cảnh báo và màn hình cảm ứng, tổ hợp tải điện trở và tụ điện, công tắc tơ AC và rơle.Có các đầu cuối ở phần dưới của tủ tải, được kết nối với mẫu thông qua dây cáp để tạo ra dòng điện và điện áp trong quá trình phát hiện.
Những đặc điểm chính:
1. Các điều kiện tải theo yêu cầu của tiêu chuẩn đã được đặt trước khi xuất xưởng.Miễn là điện áp thử nghiệm được điều chỉnh thành 250V~, người vận hành nhấn nút công tắc tương ứng với dòng điện định mức của công tắc cần kiểm tra, sau đó công suất định mức, dạng sóng xung kích, Ipeak và I2t đáp ứng các yêu cầu tương ứng của tiêu chuẩn.
2. Điện áp đầu vào và công suất đầu ra có thể được hiển thị kỹ thuật số, có thể quan sát thấy dòng điện đột biến trên đồng hồ đo dòng điện con trỏ.
3. Có 3 trạm làm việc, có thể kiểm tra 3 công tắc cùng lúc.
4. Với chế độ hiệu chuẩn và cổng chuyên dụng hiệu chuẩn, tấm đóng 90 độ tích hợp, dễ dàng đo dạng sóng đầu ra, giá trị dòng điện Ipeak và giá trị năng lượng I2t, do đó, đáp ứng đầy đủ các yêu cầu tiêu chuẩn của hiệu chuẩn.
5. Thiết bị được trang bị bộ điều chỉnh điện áp, có thể đạt được điện áp 250V~ theo yêu cầu của thử nghiệm công tắc mà không cần bộ điều chỉnh điện áp bên ngoài.
Kích thước của thiết bị: xấp xỉ: 800 × 800 × 1800 (mm) W × D × H, trọng lượng: 200kg
