Thử nghiệm gia dụng Thiết bị thử nghiệm tác động dọc cơ học IEC60068-2
| Standard: | IEC60068 | Energy / J: | 2J, 5J, 10J, 20J |
| Conduit: | Liên quan đến độ cao của mùa thu | Impact point: | Toàn bộ khu vực dưới cùng |
| Height of Impact point: | 0-1000mm | Bottom plate: | Tấm đế nylon |
| Weight: | Approx. Khoảng 200kgs 200kgs | Dimensions: | 1230x1080x1780mm |
| High Light: | Thiết bị kiểm tra tác động dọc cơ học,Thiết bị kiểm tra tác động dọc hộ gia đình,Thiết bị kiểm tra tác động IEC60068-2 |
||

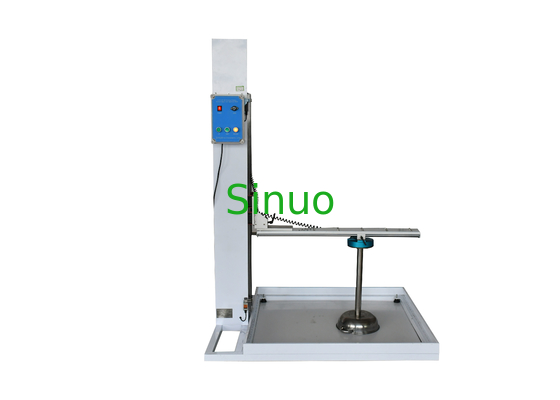

IEC60068-2 Thử nghiệm gia dụng Thiết bị thử nghiệm tác động dọc cơ học
Giới thiệu sản phẩm cho thiết bị kiểm tra tác động dọc cơ học:
Thiết bị thử nghiệm va đập dọc cơ học IK07-IK10 được thiết kế và sản xuất theo các yêu cầu tiêu chuẩn của IEC60068-2-75, IEC60598-1, IEC62262 và v.v.
Nó được sử dụng để kiểm tra độ bền va đập của vỏ bọc của các sản phẩm điện và điện tử gia dụng và tương tự và các phụ kiện, bộ đèn, v.v. của chúng, để đánh giá tính năng an toàn và mức độ bền của sản phẩm.
Nguyên tắc là phần tử nổi được thả tự do ở độ cao nhất định qua ống con lắc 1 m, tác động vào mẫu vật ở điểm thấp nhất theo phương thẳng đứng, sau khi biến đổi thế năng trọng trường thành động năng, để đạt được mục đích va chạm. thử nghiệm trên mẫu.
Các thông số kỹ thuật cho thiết bị kiểm tra tác động dọc cơ học:
| Năng lượng / J | 2J, 5J, 10J, 20J |
|
Yếu tố nổi bật (Khối lượng tương đương) |
500 g, 1,7 kg, 5 kg, 5 kg, vui lòng tham khảo bảng 1 sau đây |
| Ống dẫn | Mỗi phần tử nổi bật được trang bị một ống dẫn chuyên dụng, chiều dài của ống có liên quan đến độ cao rơi, vui lòng tham khảo bảng 1 |
| Điểm tác động | Thiết bị có các thanh dẫn trục X và Y để di chuyển thiết bị nhả trên toàn bộ khu vực dưới cùng |
| Chiều cao của điểm tác động | 0-1000mm, điều chỉnh điện |
| Chiều cao của mùa thu | Vui lòng tham khảo bảng 1, được cố định bằng ống dẫn |
| Phương thức phát hành | Phát hành nam châm điện |
| Tấm dưới cùng | Tấm đế nylon dày 8mm, độ cứngHRR85-100,1000m × 1000m |
| Kích thước thiết bị | Khoảng1230mm (L) x1080mm (W) x1780mm (H) |
| Trọng lượng thiết bị | Khoảng200kg |
Bảng 1 Chiều cao rơi:
| Năng lượng / J | 0,14 | 0,2 | (0,3) | 0,35 | (0,4) | 0,5 | 0,7 | 1 | 2 | 5 | 10 | 20 | 50 | ||
| Khối lượng tương đương / kg | 0,25 | (0,2) | 0,25 | (0,2) | 0,25 | (0,2) | (0,2) | 0,25 | 0,25 | 0,25 | 0,5 | 1,7 | 5 | 5 | 10 |
| Chiều cao rơi ± 1% mm | 56 | (100) | 80 | (150) | 140 | (200) | (250) | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
| Chú thích 1, xem chú thích 3.2.2;Chú ý 2, đơn vị năng lượng của phần này của jun (J) được suy ra từ gia tốc trọng trường tiêu chuẩn (g), giá trị toàn phần của g vòng: 10m / s2. | |||||||||||||||
