| MOQ: | 1 |
| giá bán: | Customized |
| tiêu chuẩn đóng gói: | trường hợp |
| Thời gian giao hàng: | 1 tháng |
| Phương thức thanh toán: | T / T |
| khả năng cung cấp: | 20 bộ mỗi tháng |

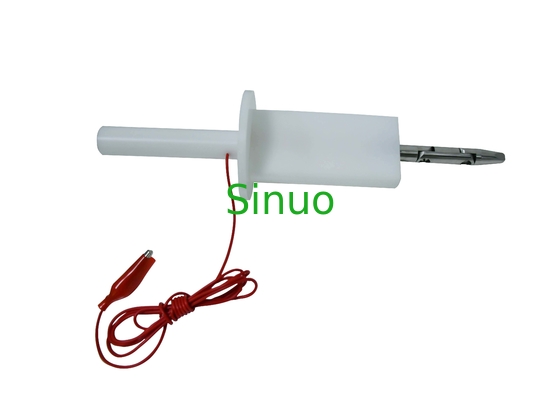

Ngón tay thử nghiệm tiêu chuẩn IPXXB bằng thép không gỉ IEC 61851-1 với kẹp cá sấu
Tổng quan về sản phẩm:
Đây là ngón tay thử nghiệm độ chính xác được chế tạo phù hợp với đầu dò thử nghiệm B của IEC61032 hình 2, nó được yêu cầu theo điều 8 và 12.4 của IEC 61851-1, v.v.
Đăng kí:
Đầu dò này nhằm xác minh khả năng bảo vệ cơ bản chống lại việc tiếp cận các bộ phận nguy hiểm.Nó cũng được sử dụng để xác minh khả năng bảo vệ chống lại việc truy cập bằng ngón tay.
Đầu dò ngón tay thử nghiệm này bao gồm dito, ngón tay, đế và tay cầm cách nhiệt mô phỏng các đặc điểm của bàn tay người.Nó có hai khớp có thể di chuyển được, có thể uốn cong 90 °.
Các thông số kỹ thuật:
| Người mẫu | SN2210-2 |
| Tên | Ngón tay kiểm tra tiêu chuẩn |
| Phần 1 | 30 ± 0,2 (mm) |
| Phần 2 | 60 ± 0,2 (mm) |
| Chiều dài ngón tay | 80 ± 0,2 (mm) |
| Ngón tay chạm vào vách ngăn | 180 ± 0,2 (mm) |
| Hình trụ | R2 ± 0,05 (mm) |
| Hình cầu | S4 ± 0,05 (mm) |
| Góc cắt vát đầu ngón tay | 37o 0 -10 ' |
| Côn đầu ngón tay | 14o 0 -10 ' |
| Kiểm tra đường kính ngón tay | Ф120-0.05(mm) |
| Đường kính phần AA | Ф50 (mm) |
| Chiều rộng phần AA | 20 ± 0,2 (mm) |
| Đường kính vách ngăn | Ф75 ± 0,2 (mm) |
| Độ dày vách ngăn | 5 ± 0,5 (mm) |
Có thể tùy chỉnh:
Nó có thể được sử dụng để kiểm tra chống điện giật khi được trang bị kẹp cá sấu.Hoặc được sử dụng để kiểm tra khả năng bảo vệ của vỏ bọc khi mở lỗ ren của M6 ở cuối tay cầm để kết nối với một thiết bị đo lực kéo và đẩy để đạt được lực cụ thể.
