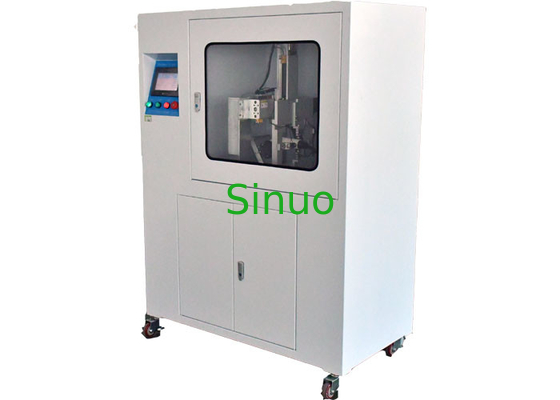

IEC62196 Máy kiểm tra sai lệch ổ cắm và phích cắm sạc cho xe điện

Trong quá trình thử nghiệm độ tăng nhiệt, ngay sau khi ổn định nhiệt độ, các phụ kiện phải chịu tải trọng cơ học bên ngoài như minh họa trong Hình 18.

Sử dụng một máy đo lực, tác dụng tải trọng 100 N với dung sai -0 / + 10 N như minh họa trong Hình 19 theo mỗi hướng.Tải trọng phải được đặt trong thời gian tối thiểu là 1 min.Sau ứng dụng tải này, tải phải được loại bỏ trong thời gian 10 s và tải lại theo hướng tiếp theo trong vòng 10 s.Quá trình này được tiếp tục cho đến khi tải được đặt theo 4 hướng (-X, + X, -Y, + Y) như minh họa trong Hình 19.

Thiết bị sử dụng bàn trượt X, Y (Hình 19), được điều khiển bởi động cơ servo và được giám sát bằng cảm biến giá trị lực.Khi giá trị lực đạt đến thời gian cần thiết để tự động giữ lực liên tục, nó sẽ tự động chuyển sang hướng khác để kiểm tra.

Sự hướng dẫn vận hành:

1 Xoay tay quay để di chuyển cơ cấu hoạt động sang bên phải và để lộ giao diện lắp của tấm đế gắn ổ cắm.

2 Chọn tấm đế gắn ổ cắm tương ứng theo ổ cắm mẫu, sau đó cố định tấm đế gắn ổ cắm vào giao diện lắp.Và dây của mẫu được chiết ra từ lỗ bên dưới giao diện lắp.

3 Xoay tay quay để di chuyển cơ cấu hoạt động sang trái, sau đó mở bảng của cảm biến gần cửa nhất, nới lỏng đai ốc để mở khối giữ, bảng sẽ tự động cố định sau khi xoay 90 ° lên trên.Sau đó, nới lỏng các vít định vị trên bảng gắn cảm biến, di chuyển cảm biến trái và phải ra ngoài và di chuyển cảm biến trên và dưới lên và xuống, đặt các cảm biến và xa trung tâm để không ảnh hưởng đến việc lắp đặt phích cắm.

4 Cắm phích cắm vào ổ cắm, rút ​​chốt định vị vị trí và đặt tấm xuống, khóa khối giữ trên vít, khóa đai ốc và đặt dây của phích cắm xuống từ lỗ mở ở phía bên phải.

5 Nhấn Manual trên màn hình cảm ứng, sau đó nhấn Left-Right-Up-Down để điều chỉnh cảm biến trục X và đuôi súng sạc nằm trên cùng một đường tâm.Và điều chỉnh đầu của bốn cảm biến cách súng sạc khoảng 30mm, sau đó khóa vít để giữ chặt các cảm biến.

6 Đóng cửa sổ quan sát sau khi đã lắp đặt mẫu, sau đó mở cửa bên dưới và dẫn các dây của phích cắm, ổ cắm và cặp nhiệt điện từ lỗ nhỏ ở mặt sau của thiết bị, được nối với máy thử độ tăng nhiệt bên ngoài (độ tăng nhiệt bên ngoài máy kiểm tra được chuẩn bị bởi khách hàng).

7 Nhấn Reset trong màn hình điều khiển, vui lòng đảm bảo rằng giá trị hiển thị của bốn cảm biến đã được xóa về 0 và xác nhận vị trí ban đầu.

8 Nhấn Tham số vào màn hình tham số, thiết lập tất cả các tham số
