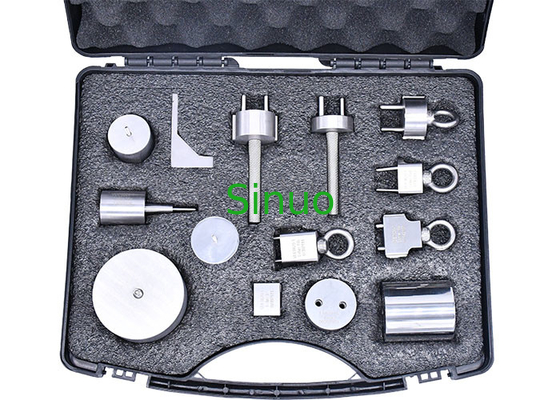

IEC60881 Phích cắm và Ổ cắm Gia dụng - Ổ cắm Đồng hồ đo VDE Yêu cầu chung
| Applied standards: | Danh sách máy đo IEC60884-1: 2013 & DIN VDE 0620-1: 2010. | DIN-VDE0620-1-Lehre1: | Máy đo kích thước giắc cắm R (5.0, 5.8, 6.0) |
| DIN-VDE0620-1-Lehre2: | Chiều rộng mở tối thiểu và lực rút tối thiểu của ổ cắm tiếp xúc | DIN-VDE0620-1-Lehre3: | Lực chèn của phích cắm lưỡng cực |
| DIN-VDE0620-1-Lehre4: | Lực chèn của phích cắm bảng đôi với tiếp điểm nối đất bên | DIN-VDE0620-1-Lehre5: | Một máy đo được sử dụng để kiểm tra khoảng thời gian đóng tiếp điểm đầu tiên |
| DIN-VDE0620-1-Lehre6: | Đường kính của chốt | DIN-VDE0620-1-Lehre7: | Ghim khoảng cách |
| High Light: | Ổ cắm và phích cắm gia đình IEC60881,Đồng hồ đo VDE Ổ cắm và phích cắm gia đình |
||
IEC60881 Ổ cắm và Ổ cắm Gia dụng Đồng hồ đo VDE Yêu cầu chung
Tiêu chuẩn & Điều khoản:
Đồng hồ đo được yêu cầu theo Danh mục đồng hồ đo IEC60884-1: 2013 & DIN VDE 0620-1: 2010.
Các thông số kỹ thuật:
| Không.: | Hình không. | Tên | QTY |
| 1 | DIN-VDE0620-1-Lehre1 | Máy đo kích thước giắc cắm R (5.0, 5.8, 6.0) | 3 CHIẾC |
| 2 | DIN-VDE0620-1-Lehre2 | Chiều rộng mở tối thiểu và lực rút tối thiểu của ổ cắm tiếp xúc | 2 CÁI |
| 3 | DIN-VDE0620-1-Lehre3 | Lực chèn của phích cắm lưỡng cực | 1 máy tính |
| 4 | DIN-VDE0620-1-Lehre4 | Lực chèn của phích cắm bảng đôi với tiếp điểm nối đất bên | 1 máy tính |
| 5 | DIN-VDE0620-1-Lehre5 | Một dụng cụ đo được sử dụng để kiểm tra khoảng thời gian đóng tiếp điểm đầu tiên | 1 BỘ / 4 CÁI |
| 6 | DIN-VDE0620-1-Lehre6 | Đường kính của chốt | 1 BỘ / 4 CÁI |
| 7 | DIN-VDE0620-1-Lehre7 | Ghim khoảng cách | 1 BỘ / 2 CÁI |
| số 8 | DIN-VDE0620-1-Lehre8 | Chiều rộng mở tối đa của ổ cắm tiếp xúc | 1 máy tính |
| 9 | DIN-VDE0620-1-Lehre9 | Kiểm tra máy đo khả năng hoán đổi cho nhau của phích cắm | 1 máy tính |
| 10 | DIN-VDE0620-1-Lehre10 | Không thể A của tiếp điểm lỗ tiếp xúc một cực | 1 máy tính |
| 11 | DIN-VDE0620-1-Lehre10 | B bất khả thi của tiếp điểm lỗ tiếp xúc cực đơn | 1 máy tính |
| 12 | DIN-VDE0620-1-Lehre11 | Tính không thể cắm của phích cắm lưỡng cực mà không có tiếp điểm nối đất | 1 máy tính |
| 13 | DIN-VDE0620-1-Lehre12 | Không thể cắm phích cắm một cực (bao gồm cả trọng lượng 250g và 1000g) | 1 BỘ |
| 14 | DIN-VDE0620-1-Lehre13 |
Thăm dò để kiểm tra khả năng tiếp cận của các bộ phận mang điện trong cửa bảo vệ sau kiểm tra hoạt động bình thường |
1 BỘ |
| 15 | DIN-VDE0620-1-Lehre14 | Kiểm tra nối đất ở cả hai bên | 1 máy tính |
| 16 | DIN-VDE0620-1-Lehre15 |
Đầu dò được sử dụng để kiểm tra khả năng tiếp cận của các bộ phận mang điện trong cửa bảo vệ và các bộ phận mang điện của ổ cắm bảo vệ nâng cao |
1 BỘ |
| 17 | DIN-VDE0620-1-Lehre16a | Lực rút tối đa của phích cắm (16a) | 1 máy tính |
| 18 | DIN-VDE0620-1-Lehre16d | Lực rút tối thiểu của phích cắm (16ngày) | 1 máy tính |
| 19 | DIN-VDE0620-1-Leher16e | Máy đo (bao gồm trọng lượng 18N) | 1 máy tính |
| 20 | DIN-VDE0620-1-Lehre17 | Máy đo Lehre17 | 1 máy tính |
| 21 | DIN-VDE0620-1-Lehre18 | Máy đo Lehre18 | 1 máy tính |
| 22 | DIN-VDE0620-1-Leher19a | Đồng hồ đo lực cho cửa bảo vệ ổ cắm 16A | 1 máy tính |
| 23 | DIN-VDE0620-1-Leher19b | Đồng hồ đo lực cho cửa bảo vệ ổ cắm 2,5A | 1 máy tính |
| 24 | DIN-VDE0620-1-Bild14 | Máy đo Bild14 | 1 BỘ |
| 25 | DIN-VDE0620-1-Bild43 | Máy đo Bild43 | 1 BỘ / 2 CÁI |
| 26 | DIN-VDE0620-1, EN50075-Hình2 | Máy đo để kiểm tra khả năng hoán đổi của phích cắm | 1 máy tính |
| 27 | DIN-VDE0620- 1-Bild16a |
Máy đo phích cắm tăng nhiệt độ 16A | 1 máy tính |
| 28 | DIN-VDE0620- 1-Bild16d |
Máy đo phích cắm tăng nhiệt độ 2,5A | 1 máy tính |
Lưu ý
1. Vui lòng không làm hỏng hình dạng thiết bị (chẳng hạn như trầy xước, uốn cong, v.v.).
2. Chống bụi và môi trường ẩm, để tránh quá trình oxy hóa ảnh hưởng đến độ chính xác của kích thước.
3. Bổ sung dầu chống rỉ thường xuyên.
