IEC60669 Thiết bị kiểm tra tác động con lắc năng lượng thấp tại nhà

IEC60669 Thiết bị kiểm tra tác động con lắc năng lượng thấp tại nhà

MOQ: 1
giá bán: Customized
tiêu chuẩn đóng gói: Ván ép
Thời gian giao hàng: 30 ngày
Phương thức thanh toán: L / C,, T / T, Western Union, MoneyGram
khả năng cung cấp: 20 bộ mỗi tháng
Thông tin chi tiết
Nguồn gốc
TRUNG QUỐC
Hàng hiệu
Sinuo
Chứng nhận
Calibration Certificate (Cost Additional)
Số mô hình
SN2122A
Tiêu chuẩn áp dụng:
IEC60068, IEC60884 ,, IEC60669 và v.v.
Con lắc Dia ngoài.:
9 MM
Điểm tác động:
Có thể điều chỉnh
Chiều cao rơi:
0-500mm
Vật liệu khung:
Thép không gỉ
Loại gắn kết:
Treo tường
Thương hiệu:
Sinuo
Khối lượng tương đương:
2N
Làm nổi bật:

Thiết bị kiểm tra tác động con lắc

,

Thiết bị kiểm tra tác động IEC60669

Mô tả sản phẩm



IEC60669 Thiết bị kiểm tra tác động con lắc năng lượng thấp tại nhà



Tiêu chuẩn & Điều khoản:


IEC60068-2-75: 1997

IEC60884-1: 2006khoản 24.1 và hình 22-26

IEC60598-1: 2014

IEC60669-1: 2007khoản 20.1

IEC62262: 2002





Các thông số kỹ thuật:


Năng lượng / J 0,14, 0,2, 0,35, 0,5, 0,7, 1,0
Khối lượng tương đương
Kilôgam
150g ± 1g (200g), 200g ± 1g (250g) tùy chọn
Ống con lắc Chiều dài 1000mm, đường kính ngoài 9 mm, thành ống thép dày 0,5 mm
Điểm tác động Với phạm vi điều chỉnh của khung gắn mẫu
Chiều cao của mùa thu 0-500mm, hiển thị tỷ lệ
Khắc phục và phát hành yếu tố nổi bật Cố định bằng chốt cơ, nhả bằng thiết bị lò xo
Dấu ngoặc vuông Trọng lượng: 10 ± 1 kg, cấu trúc chắc chắn, trục X, Y có thể điều chỉnh, có thể xoay ± 90 ° quanh trục quay của tấm lắp


Bảng 1 Đặc điểm phần tử nổi bật



Năng lượng / J ≤1
± 10%
2
± 5%
5
± 5%
10
± 5%
20
± 5%
50
± 5%
Khối lượng tương đương ± 2% kg 0,25 (0,2) 0,5 1,7 5 5 10
Vật chất Nylon Thép
R / mm 10 25 25 50 50 50
D / mm 18,5 (20) 35 60 80 100 125
f / mm 6,2 (10) 7 10 20 20 25
r / mm - - 6 - 10 17
l / mm Điều chỉnh theo khối lượng tương đương, xem Phụ lục A


Bảng 2 Chiều cao rơi



Năng lượng / J 0,14 0,2 (0,3) 0,35 (0,4) 0,5 0,7 1 2 5 10 20 50
Khối lượng tương đương / kg 0,25 (0,2) 0,25 (0,2) 0,25 (0,2) (0,2) 0,25 0,25 0,25 0,5 1,7 5 5 10
Chiều cao rơi ± 1% mm 56 (100) 80 (150) 140 (200) (250) 200 280 400 400 300 200 400 500
Chú thích 1, xem chú thích 3.2.2;Lưu ý 2, đơn vị năng lượng của phần này của jun (J) được suy ra từ gia tốc trọng trường tiêu chuẩn (g), giá trị toàn phần của g vòng: 10m / s2.


Bảng 3 Mối quan hệ của mã IK và năng lượng tương ứng



Mã IK IK00 IK01 IK02 IK03 IK04 IK05 IK06 IK07 IK08 IK09 IK10
Năng lượng / J Một 0,14 0,2 0,35 0,5 0,7 1 2 5 10 20
Lưu ý 1. Nếu yêu cầu năng lượng tác động cao hơn, giá trị khuyến nghị là 50J.
Chú thích 2: Một số tiêu chuẩn khác sử dụng một chữ số duy nhất để biểu thị năng lượng tác động quy định.Để tránh trộn lẫn với nó, số đặc điểm được thể hiện bằng hai chữ số.
Một.Không được bảo vệ theo tiêu chuẩn này


Mẫu và Hạn chế:

Các sản phẩm điện và điện gia dụng và các sản phẩm điện tử tương tự và các phụ kiện của chúng như phích cắm và ổ cắm và hộp gắn trên tường, vít me, nắp đậy, công tắc, đèn chiếu sáng, v.v.

Ứng dụng:

Nó được sử dụng để kiểm tra khả năng chống va đập của các sản phẩm điện và điện tử gia dụng và tương tự và các phụ kiện của chúng như phích cắm và ổ cắm và hộp gắn tường, vít me, nắp, công tắc, đèn, v.v., để đánh giá hiệu suất an toàn và mức độ bền của các sản phẩm.


Nguyên tắc kiểm tra:

Thí nghiệm Eha: Con lắc Búa, phần tử nổi được thả tự do ở độ cao nhất định qua ống con lắc dài 1m, tác động vào mẫu vật tại điểm thấp nhất theo phương thẳng đứng, sau khi biến đổi thế năng trọng trường thành động năng, đạt được mục đích của thử nghiệm tác động lên mẫu.

Kết cấu:

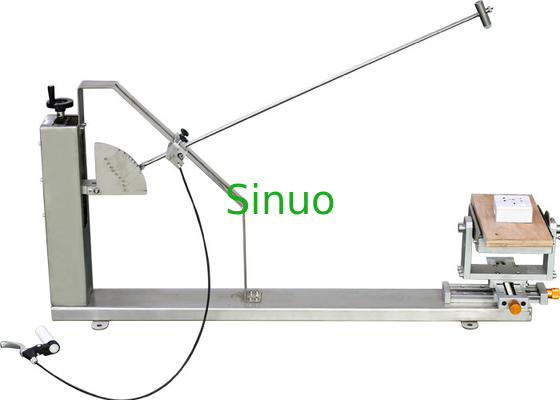

Thiết bị kiểm tra tác động của con lắc năng lượng thấp được gắn vào tường, giá đỡ mẫu có thể điều chỉnh lên, xuống, trái và phải, và góc có thể được điều chỉnh bằng trục, do đó đạt được tác động lên các vị trí khác nhau ở mặt trước và tác động ở mặt bên của mẫu.

IEC60669 Thiết bị kiểm tra tác động con lắc năng lượng thấp tại nhà 0

IEC60669 Thiết bị kiểm tra tác động con lắc năng lượng thấp tại nhà 1

IEC60669 Thiết bị kiểm tra tác động con lắc năng lượng thấp tại nhà 2
