IEC60309-1 Điều khoản 20 Máy kiểm tra khả năng ngắt của phương tiện và phích cắm
| Applied standard: | IEC IEC60309-1 | Applied clause: | khoản 20 và 21 |
| Test station: | Trạm đơn | Control method: | Tích hợp PLC & màn hình cảm ứng |
| Drive mode: | Ổ đĩa động cơ servo | Linear stroke: | 0-100mm |
| High Light: | Máy kiểm tra khả năng ngắt phích cắm,Máy kiểm tra khả năng ngắt phích cắm,Thiết bị kiểm tra phương tiện IEC60309-1 |
||

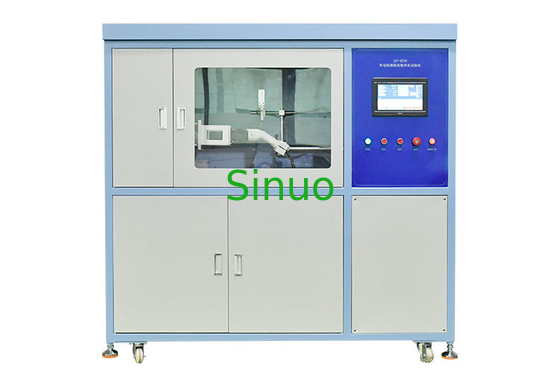

IEC60309-1 Khoản 20 Máy kiểm tra khả năng ngắt kết nối và đầu nối xe
Thông tin sản phẩm:
Máy kiểm tra khả năng ngắt phích cắm và đầu nối xe phù hợp với các yêu cầu tiêu chuẩn của điều khoản 20 và điều khoản 21 của IEC60309-1,IEC62196-1 khoản 7.11 và khoản 7.12, v.v.
Nó được sử dụng để xác minh xem các phụ kiện điện như giao diện sạc xe điện, phích cắm công nghiệp, ổ cắm và khớp nối có thể chịu được các ứng suất cơ, điện và nhiệt xảy ra trong quá trình hoạt động bình thường mà không bị mài mòn quá mức hoặc các tác động có hại khác hay không.
Các thông số kỹ thuật:
| Tiêu chuẩn áp dụng | IEC IEC60309-1 |
| Điều khoản áp dụng | khoản 20 và 21 |
| trạm kiểm tra | Đơn |
| Phương pháp điều khiển | Điều khiển tích hợp thông minh PLC, với màn hình cảm ứng màu nhân hóa |
| Chế độ ổ đĩa | ổ đĩa động cơ servo |
| Phương pháp kẹp mẫu | Kẹp cơ khí, vị trí của điểm kẹp có thể được điều chỉnh dọc theo vật cố định 3 trục |
| đột quỵ tuyến tính | 0-100mm, có thể được đặt trước (khoảng cách giữa phích cắm thử nghiệm và ổ cắm thử nghiệm≥ 50mm) |
| thời gian dẫn | 0-99,9s, có thể được đặt trước (tiếp xúc điện phải được duy trì không quá 4s, không dưới 2s) |
| Tốc độ chèn và tách | Có thể đặt trước 0-0,85m/s, mặc định (0,8±0,1)m/s) |
| Tần suất kiểm tra | 0-10 chu kỳ/phút, có thể đặt trước (3,75 chu kỳ/phút=7,5 lần giật/phút) |
| chu kỳ kiểm tra | 0~999999 chu kỳ, có thể cài đặt trước |
| tải điện | Bên ngoài, cung cấp điện áp, dòng điện và hệ số công suất theo yêu cầu tiêu chuẩn, tủ phụ tải là tùy chọn |
| Tủ tải tùy chọn | Lưu ý: chỉ với tủ tải AC, 0-70A, điện áp 0-300V |
| Nội dung kiểm tra |
Kiểm tra khả năng ngắt kết nối thiết bị/giao diện sạc Kiểm tra tuổi thọ hoạt động bình thường của khớp nối thiết bị/giao diện sạc |
| chức năng phát hiện | Báo động mạch hở có thể được nhận ra trong quá trình thử nghiệm dưới tải và các chu kỳ có thể được ghi lại theo thời gian thực. |
| Sự bảo vệ an toàn | Bảo vệ nối đất, bảo vệ ngắn mạch |
