IEC 62368-1 Phụ lục S Thiết bị thử nghiệm đốt ngang và đốt dọc
| Applied standard: | IEC 62368-1 | Applied clause: | Phụ lục S |
| Gas pressure: | 0,1MPa | Power/grade: | Chuyển đổi nguồn đôi 50W và 500W |
| Control method: | Điều khiển PLC | Test angle: | 50W: 0°,45°; 50W: 0 °, 45 °; 500W: 20° 500W: 20 ° |
| High Light: | Thiết bị thử nghiệm nung IEC 62368-1,Thiết bị thử nghiệm đốt ngang,Thiết bị thử nghiệm đốt Phụ lục S |
||

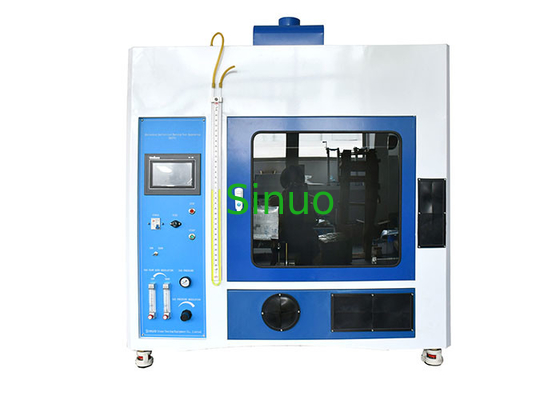

IEC 62368-1 Phụ lục S Thiết bị thử nghiệm đốt ngang và đốt dọc
Thông tin sản phẩm:
Thiết bị thử nghiệm đốt ngang và đốt dọc được yêu cầu theo Phụ lục S của IEC 62368-1: 2018, IEC 60950: 2013 điều khoản 4.7.3, IEC60065: 2014 điều khoản 14.1, 20.2.1, 20.2.4, Phụ lục G, IEC60335-1 điều khoản 30 , Vân vân.
Nó cũng có thể áp dụng trong thử nghiệm khả năng cháy ngang, dọc của đặc tính cháy tương đối của chất dẻo bọt có khối lượng riêng không nhỏ hơn 250kg / m theo phương pháp thử nghiệm ISO845.
Nó mô phỏng ảnh hưởng của ngọn lửa ở giai đoạn đầu khi có đám cháy xung quanh các sản phẩm điện và điện tử, để đánh giá mức độ nguy hiểm khi bắt lửa.Nó chủ yếu được sử dụng trong nhựa và mẫu vật liệu phi kim loại khác, vật liệu rắn.Nó cũng có thể áp dụng trong thử nghiệm khả năng cháy ngang, dọc của đặc tính cháy tương đối của nhựa bọt có khối lượng riêng không nhỏ hơn 250kg / m theo phương pháp thử nghiệm ISO845.
Các thông số kỹ thuật:
| Tiêu chuẩn áp dụng | IEC 62368-1 |
| Điều khoản áp dụng | Phụ lục S |
| Điện áp làm việc | 220V / 50Hz |
| Công suất / cấp | Chuyển đổi nguồn đôi 50W và 500W |
| Phương pháp điều khiển | Điều khiển PLC, hoạt động trên màn hình cảm ứng màu 7 inch, với bộ điều khiển từ xa hồng ngoại |
| Đầu đốt nổ | Đường kính trong: Φ9,5 ± 0,3mm, chiều dài: 100mm, làm bằng đồng thau |
| Áp suất khí ga | 0,1MPa |
| Lưu lượng gas | 50W: 105 ± 5ml / phút hoặc 18 ± 1mm; 500W: 965 ± 30ml / phút hoặc 117 ± 3 mm, điều chỉnh đồng hồ đo lưu lượng |
| Đồng hồ đo áp suất loại U chiều cao cột nước áp lực trở lại |
50W: 10mm;500W: 125 ± 5 mm |
| Góc kiểm tra |
50W: 0 °, 45 °;500W: 20 ° |
| Thời gian cháy | 0-9999X0.1S Có thể được cài đặt trước |
| Thời gian đốt cháy | 0-9999 lần, Có thể cài đặt trước |
| Ngọn lửa dư / Phát sáng dư | 0-9999X0.1S Có thể được hiển thị |
| Kiểm tra hiệu chuẩn ngọn lửa | Đầu đồng đo nhiệt độ: 50W: Ф5,5mm ± 0,01mm, trọng lượng trước khi khoan 1,76 ± 0 0,01 g ； 500W: Ф9mm ± 0,01mm, trọng lượng trước khi khoan 10 ± 0,05g |
| Cặp nhiệt điện: Dây nhôm bọc niken-crom / niken chính hãng Omega φ0.5 của Mỹ K-Cặp nhiệt điện, khả năng chịu nhiệt độ 1100 ° | |
| Khoảng cách giữa cổng đầu đốt Bunsen đến khối đồng đo nhiệt độ: 50W: 10 ± 1 mm;500W: 55 ± 1 mm | |
| Chiều cao ngọn lửa: 50W: 20 ± 2mm (không có ngọn lửa bên trong và bên ngoài);500W: Ngọn lửa bên trong: 40 ± 2mm, Ngọn lửa bên ngoài: 125 ± 10mm | |
| Thời gian tăng nhiệt độ từ 100 ± 2 ° đến 700 ° ± 3 ° 50W: 44 ± 2S;500W: 54 ± 2S | |
| Thắp sáng | Trang bị hệ thống chiếu sáng trong buồng thử nghiệm, có điều khiển |
| Buồng thử nghiệm và kích thước | > Khối lập phương 0,75, tường màu đen, có quạt hút, kích thước: 1100 * 550 * 1200mm, 140kg |
