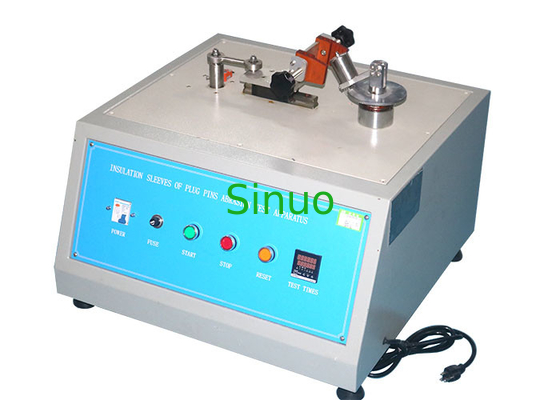

IEC 60884 13A Phích cắm Tay áo cách điện Máy đo điện trở mài mòn 4N Lực
| Standard Clause: | Điều 24.7 của IEC60884 | Test Figure: | Hình 28 |
| Test Stations: | Một (có thể được tùy chỉnh) | Abrasion Rate: | 30 chuyển động mỗi phút |
| Test Weight: | 4N | Test Stroke: | 9mm |
| High Light: | Phích cắm Máy kiểm tra khả năng chống mài mòn tay áo cách điện,Máy kiểm tra khả năng chống mài mòn tay áo lực 4N,Máy kiểm tra khả năng chống mài mòn ở tay áo IEC 60884 |
||
IEC 60884 13A Phích cắm Tay áo cách điện Máy đo điện trở mài mòn 4N Lực
Tiêu chuẩn
IEC 60884-1: 2006 "Phích cắm và ổ cắm - ổ cắm cho gia đình và các mục đích tương tự - Phần 1: Yêu cầu chung" điều 24.7 và hình 28.
BS 1363-1-2012 "Phích cắm 13A, Ổ cắm, Bộ điều hợp và Bộ phận kết nối Phần 1: Đặc điểm kỹ thuật cho phích cắm 13A Không mong muốn và Không mong muốn Hình 9.
Màn biểu diễn
Tần số cạo của thiết bị thử nghiệm này là 30 lần một phút, và lượt đi và lượt về được ghi lại tương ứng là một lần.Số lần kiểm tra có thể đạt 0-999999 lần, số lần kiểm tra có thể được điều chỉnh và thiết lập.Hành trình làm việc là 9mm và ống cách nhiệt cạo là 7mm.Tải trọng áp suất là 4N, đường kính của dây cạp là 1mm và chiều dài hiệu dụng là 6mm
Kết cấu
Nó bao gồm một dầm ngang và một chỗ ngồi cố định với chuyển động tuyến tính.Đầu dầm được trang bị đầu hình chữ U được uốn bằng dây thép ngắn có đường kính 1mm (hai điểm của hình chữ U được cố định thẳng đứng trên dầm).Mép đáy hình chữ u của dây thép là chi tiết làm việc thẳng 6mm.Dây thép loại U 6mm cạnh đáy thẳng được ép vào ống bọc cách điện của bu lông, và động cơ truyền động ghế cố định với bu lông để thực hiện chuyển động qua lại, do đó ma sát giữa dây thép và mẫu cách điện của bu lông là thử nghiệm.
Phạm vi mẫu, sử dụng, nguyên tắc, cấu trúc và môi trường sử dụng
| Mẫu và Hạn chế | Vỏ bọc cách điện cho chân cắm |
| Mục đích kiểm tra | Nó phù hợp để kiểm tra khả năng chống mài mòn của ống bọc cách điện của chốt cắm |
| Nguyên tắc kiểm tra của | Sử dụng cơ chế lệch tâm truyền động động cơ để đạt được sự cạo qua lại của vỏ chốt |
| Cấu trúc và đặc điểm thiết bị | Nó bao gồm một dầm ngang và một chỗ ngồi cố định với chuyển động tuyến tính.Đầu dầm được trang bị đầu hình chữ U được uốn bằng dây thép ngắn có đường kính 1mm (hai điểm của hình chữ U được cố định thẳng đứng trên dầm).Mép đáy hình chữ u của dây thép là chi tiết làm việc thẳng 6mm.Dây thép loại U 6mm cạnh đáy thẳng được ép vào ống bọc cách điện của bu lông, và động cơ truyền động ghế cố định với bu lông để thực hiện chuyển động qua lại, do đó ma sát giữa dây thép và mẫu cách điện của bu lông là thử nghiệm.Kích thước thiết bị: khoảng 600 × 600 × 500 (mm) W × D × H, trọng lượng thiết bị: 70kg |
| Sử dụng môi trường | Nguồn cung cấp: AC220V ± 10% / 50-60Hz, nhiệt độ làm việc 0-40 ℃ độ ẩm 30% -90%; |
