IEC62196-1 Bộ kiểm tra khả năng ngắt kết nối và phích cắm của xe điện

IEC62196-1 Bộ kiểm tra khả năng ngắt kết nối và phích cắm của xe điện

MOQ: 1
Thời gian giao hàng: 15 ngày
Thông tin chi tiết
Nguồn gốc
Trung Quốc
Hàng hiệu
Sinuo
Chứng nhận
Calibration Certificate (Cost Additional)
Số mô hình
SN1105
Tiêu chuẩn áp dụng:
IEC62196-1, IEC60309-1
Chế độ ổ đĩa:
Truyền động động cơ servo
Đột quỵ tuyến tính:
0-100mm
Thời gian dẫn điện:
0-99,9 giây
Tần suất kiểm tra:
0-10 chu kỳ / phút
Tốc độ chèn và tách:
0-0,85m / s có thể được cài đặt trước
Làm nổi bật:

Máy kiểm tra khả năng ngắt phích cắm của xe

,

Máy kiểm tra khả năng ngắt phích cắm IEC 62196

Mô tả sản phẩm

IEC62196-1 Bộ kiểm tra khả năng ngắt kết nối và phích cắm của xe điện





Thông tin sản phẩm:

Thiết bị thử nghiệm được sử dụng để xác minh xem các phụ kiện điện như giao diện sạc xe điện, phích cắm công nghiệp, ổ cắm và bộ ghép nối có thể chịu được các ứng suất cơ, điện và nhiệt xảy ra trong quá trình hoạt động bình thường mà không bị mài mòn quá mức hoặc các tác động có hại khác hay không.

Động cơ servo điều khiển cơ chế để làm cho các mẫu thử nghiệm lặp lại các hành động chèn và rút.Tải trọng bên ngoài có thể được sử dụng cho thử nghiệm khả năng đứt.Thời gian bật / tắt nguồn, tốc độ kiểm tra, hành trình và góc đều có thể được cài đặt trước trên màn hình cảm ứng.



Tiêu chuẩn và điều khoản được áp dụng:

IEC62196-1: 2014 “Phích cắm, ổ cắm, đầu nối xe và đầu vào xe – Sạc dẫn điện của xe điện-Phần 1: Yêu cầu chung” điều khoản 22 và điều 23

IEC60309-1: 2012 “Phích cắm, ổ cắm và bộ ghép nối cho mục đích công nghiệp – Phần 1: Yêu cầu chung” điều 20 và điều 21



Kết cấu:

Nó sử dụng khung tích hợp, được điều khiển bởi động cơ servo, vít bi chính xác và đai thời gian, với màn hình cảm ứng màu cho hoạt động nhân bản và màn hình kỹ thuật số mạnh mẽ, và PLC để điều khiển thông minh, sử dụng kẹp điều chỉnh ba trục để kiểm tra tuổi thọ giao diện sạc.



Các thông số kỹ thuật:



Trạm kiểm tra Đơn, có thể được tùy chỉnh
Phương pháp điều khiển điện Điều khiển tích hợp thông minh PLC, với màn hình cảm ứng màu nhân bản
Chế độ ổ đĩa Truyền động động cơ servo
Phương pháp kẹp mẫu Kẹp cơ học, vị trí của điểm kẹp có thể được điều chỉnh dọc theo vật cố định 3 trục
Đột quỵ tuyến tính 0-100mm, có thể được cài đặt trước (khoảng cách giữa phích cắm thử nghiệm và ổ cắm thử nghiệm ≥ 50mm)
Thời gian dẫn điện 0-99,9 giây, có thể được cài đặt trước (tiếp xúc điện nên được duy trì không quá 4 giây, không ít hơn 2 giây)
Tốc độ chèn và tách 0-0,85m / s có thể được cài đặt trước, mặc định (0,8 ± 0,1) m / s
Chu kỳ kiểm tra 0 ~ 999999 chu kỳ, có thể được cài đặt trước (Một hành trình là sự chèn hoặc rút phích cắm hoặc đầu nối xe với phụ kiện giao phối của nó. Một chu kỳ bao gồm hai hành trình, một để chèn và một để rút.)
Tần suất kiểm tra 0-10 chu kỳ / phút, có thể được cài đặt trước (3,75 vòng / phút = 7,5 vòng / phút)
Tải điện Bên ngoài, cung cấp điện áp, dòng điện và hệ số công suất yêu cầu tiêu chuẩn, nên được người dùng chuẩn bị
Tủ tải tùy chọn Lưu ý: chỉ với tủ tải AC, 0-70A, điện áp 0-300V
Nội dung kiểm tra

Kiểm tra khả năng phá vỡ giao diện sạc / bộ ghép thiết bị

Bộ ghép nối thiết bị / giao diện sạc kiểm tra tuổi thọ hoạt động bình thường

Chức năng phát hiện Cảnh báo hở mạch có thể được thực hiện trong quá trình thử nghiệm dưới tải và các chu kỳ có thể được ghi lại trong thời gian thực.
Sự bảo vệ an toàn Bảo vệ nối đất, bảo vệ ngắn mạch
Kích thước & Trọng lượng thiết bị W1000 * D750 * H1200mm, toàn bộ máy khoảng 150Kg
Nguồn cấp Một pha AC220V ± 10%, 50 / 60Hz, 10A

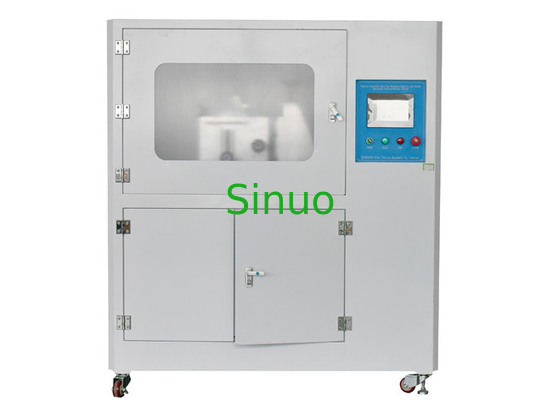

IEC62196-1 Bộ kiểm tra khả năng ngắt kết nối và phích cắm của xe điện 0



IEC62196-1 Bộ kiểm tra khả năng ngắt kết nối và phích cắm của xe điện 1
