IEC 62196-1 Thiết bị thử nghiệm độ bền uốn cong không thể quay lại của xe điện

IEC 62196-1 Thiết bị thử nghiệm độ bền uốn cong không thể quay lại của xe điện

MOQ: 1
Thời gian giao hàng: 15 ngày
Thông tin chi tiết
Nguồn gốc
Trung Quốc
Hàng hiệu
Sinuo
Chứng nhận
Calibration Certificate (Cost Additional)
Số mô hình
SN1109
Tiêu chuẩn áp dụng:
IEC 62196-1Ed.4
Chế độ ổ đĩa:
Động cơ servo
Góc uốn:
0-360 ° có thể được điều chỉnh tự do
Tỷ lệ uốn:
0-60 chu kỳ / phút, có thể được cài đặt trước
Chế độ điều khiển:
Màn hình cảm ứng
Uốn cong chu kỳ:
0 ~ 999999 có thể được cài đặt trước, mặc định 20000 chu kỳ
Làm nổi bật:

Thiết bị kiểm tra độ bền không thể uốn lại

,

Thiết bị kiểm tra độ uốn IEC 62196-1

,

Thiết bị kiểm tra phương tiện màn hình cảm ứng

Mô tả sản phẩm

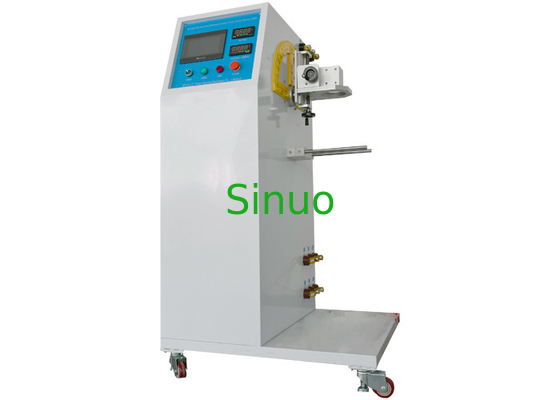

Thiết bị kiểm tra độ bền cơ học không thể uốn lại của xe điện





Thông tin sản phẩm:

Thiết bị thử nghiệm được sử dụng để xử lý thử nghiệm uốn tải cơ học của phích cắm xe, ổ cắm và bộ ghép nối các phụ kiện không thể quấn lại.



Sử dụng động cơ servo để điều khiển bàn xoay, để làm cho mẫu vật xoay sang trái và phải, quá trình thử nghiệm sẽ tự động dừng khi các chu kỳ thử nghiệm đạt đến giá trị đặt trước.



Tiêu chuẩn và điều khoản được áp dụng:

Điều 26.4 của IEC 62196-1Ed.4CDV 2020, hình 20, bảng 14.



Kết cấu:

Thiết bị được điều khiển bởi một động cơ servo, với tấm nhôm gắn cho các mẫu có kích thước lớn, thiết bị có thể nhận ra rằng trục dao động khớp với điểm đi vào dây càng nhiều càng tốt khi kẹp mẫu, do đó đạt được độ dịch chuyển bên tối thiểu của cáp mềm và trọng tải.



Các thông số kỹ thuật:



Trạm kiểm tra Duy nhất
Phương pháp điều khiển điện Điều khiển tích hợp thông minh PLC, hoạt động giao diện cảm ứng nhân bản 7 inch
Chế độ ổ đĩa Động cơ servo
Phương pháp kẹp mẫu Kẹp cơ học, vị trí của điểm kẹp có thể điều chỉnh được
Góc uốn 0-360 ° có thể được điều chỉnh tự do (90 ° mặc định, 45 ° ở hai bên của phương thẳng đứng)
Tỷ lệ uốn 0-60 chu kỳ / phút, có thể được cài đặt trước
Uốn cong chu kỳ 0 ~ 999999 có thể được cài đặt trước, mặc định 20000 chu kỳ
Tải trọng lượng 20N, 25N, 50N, 75N, 100N, 120N, 140N, 180N
Tải điện Bên ngoài (không bao gồm), tủ tải có điện áp điều chỉnh giữa các dây dẫn 0-250V và dòng AC0-800A có thể điều chỉnh là tùy chọn
Kiểm tra phán đoán Đánh giá các tín hiệu được đưa ra khi dòng điện đang dẫn hay không
Kích thước & Trọng lượng thiết bị W950 * D650 * H1600mm, toàn bộ máy khoảng 320Kg
Nguồn cấp Một pha AC220V ± 10%, 60Hz, 10A

IEC 62196-1 Thiết bị thử nghiệm độ bền uốn cong không thể quay lại của xe điện 0
IEC 62196-1 Thiết bị thử nghiệm độ bền uốn cong không thể quay lại của xe điện 1
