IEC 62196-1 Thiết bị thử nghiệm lực rút ổ cắm cho xe năng lượng mới

IEC 62196-1 Thiết bị thử nghiệm lực rút ổ cắm cho xe năng lượng mới

MOQ: 1
giá bán: có thể đàm phán
Thời gian giao hàng: 7 ngày
Thông tin chi tiết
Nguồn gốc
Trung Quốc
Hàng hiệu
Sinuo
Chứng nhận
Calibration Certificate (Cost Additional)
Số mô hình
SN11013B
Tiêu chuẩn áp dụng:
Điều 16.16 của IEC 62196-1Ed.4CDV 2020.
Bộ trọng lượng lực:
9,2kg, trọng lượng phụ 0,8kg
Chiều cao rơi giới hạn của trọng lượng phụ:
50mm
Kiểm tra lực chèn:
Trọng lượng 2 kg
Kiểm tra lực rút tiền:
Trọng lượng 1 kg
Phụ kiện:
Đã chia sẻ phích cắm thử nghiệm cho SN11013
Làm nổi bật:

Thiết bị kiểm tra lực rút ổ cắm trên xe

,

Thiết bị kiểm tra lực rút IEC 62196-1

,

Thiết bị kiểm tra lực rút

Mô tả sản phẩm

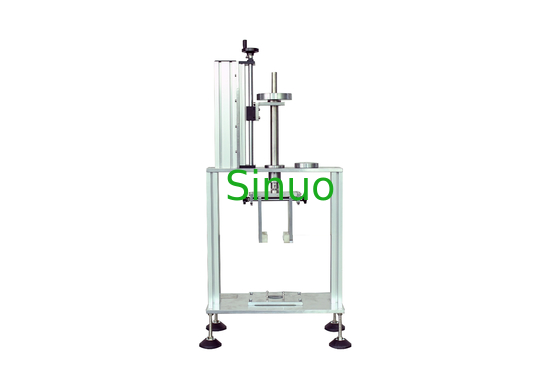

IEC 62196-1 Thiết bị thử nghiệm lực rút ổ cắm cho xe năng lượng mới



Tổng quan về sản phẩm:

Thiết bị thử nghiệm lực rút này phải tuân theo điều 16.16 của IEC 62196-1Ed.4CDV 2020.

Nguyên tắc kiểm tra: Phụ kiện cố định (ổ cắm hoặc đầu vào của xe) được gắn sao cho phụ kiện phối ghép di chuyển theo phương thẳng đứng xuống dưới trong giai đoạn lắp đầu tiên.Một trọng lượng chính là 9,2 kg được đặt phù hợp trên phụ kiện giao phối.Nếu phụ kiện chuyển động không đi vào phụ kiện cố định đến vị trí cần thiết, một quả nặng bổ sung 0,8 kg được phép rơi từ độ cao 5 cm xuống quả cân chính.Sau đó, phụ kiện chuyển động phải đưa phụ kiện cố định vào vị trí cần thiết để gắn các tiếp điểm một cách chính xác.



Sản phẩm này được thiết kế để kiểm tra xem lực tối đa cần thiết để kéo phích cắm ra khỏi ổ cắm hoặc thiết bị kết nối và lực tối thiểu cần thiết để kéo phích cắm một cực ra khỏi cụm ổ cắm có nằm trong phạm vi quy định trong tiêu chuẩn hay không.



IEC 62196-1 Thiết bị thử nghiệm lực rút ổ cắm cho xe năng lượng mới 0 IEC 62196-1 Thiết bị thử nghiệm lực rút ổ cắm cho xe năng lượng mới 1



Các thông số kỹ thuật:



Kiểm tra lực chèn 1. Một thiết bị lực chèn cố định cho ổ cắm hoặc ổ cắm đầu vào của thiết bị
2. Bộ trọng lượng lực: 9.2kg, trọng lượng phụ 0.8kg
3. Giới hạn chiều cao thả của trọng lượng phụ: 50mm
4. trọng lượng 2kg
Kiểm tra lực rút tiền 1. Chia sẻ phần cơ khí của SN11013, dựa trên IEC 62196-1: 2020 Hình 13
2. Đã chia sẻ phích cắm thử nghiệm cho SN11013
3. Đối trọng, làm cho phụ kiện nâng (thước + móc + trọng lượng) là 9kg, và trọng lượng bổ sung là 1kg
4. Trọng lượng 1kg

IEC 62196-1 Thiết bị thử nghiệm lực rút ổ cắm cho xe năng lượng mới 2 IEC 62196-1 Thiết bị thử nghiệm lực rút ổ cắm cho xe năng lượng mới 3
