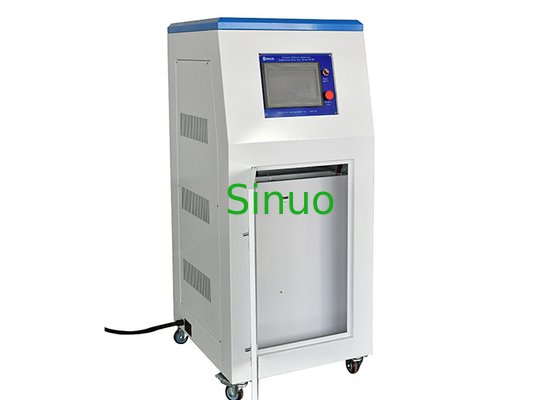

IEC60309-1 2012 Nhiệt độ đầu nối Tăng lên 0 ～ 400 ℃ Hệ thống thử nghiệm
| Applied Standard: | IEC62196-1 ： 2014 IEC60309-1 ： 2012 | Temperature data recording: | Bằng máy tính hoặc ổ lưu trữ U |
| Test Content: | Tăng nhiệt độ | Control Method: | PLC |
| Test Channels: | 8 kênh | Output Current: | Max. Tối đa 400.0A 400.0A |
| Output Voltage: | AC 5V | Temperature Measurement Range: | 0 ~ 400 ° C |
| High Light: | Hệ thống kiểm tra tăng nhiệt độ đầu nối PLC,Hệ thống kiểm tra tăng nhiệt độ đầu nối IEC 62196-1,Thiết bị kiểm tra xe tăng nhiệt độ |
||
IEC60309-1: 2012 Độ tăng nhiệt độ đầu nối Hệ thống thử nghiệm 0 ～ 400 ℃
Tổng quan về thiết bị:
Thiết bị này cung cấp điện áp thử nghiệm điện áp thấp cho mẫu thông qua thử nghiệm mô phỏng của môi trường sử dụng bình thường, thu thập sự gia tăng nhiệt độ trong một khoảng thời gian nhất định và so sánh với các yêu cầu tiêu chuẩn.
Nó được sử dụng để phát hiện thử nghiệm độ tăng nhiệt của phích cắm và ổ cắm giao diện cọc sạc sau khi dòng điện danh định đi qua, để đánh giá sự nóng lên của bề mặt của các phụ kiện điện khi dòng điện tải được kết nối và liệu độ tăng nhiệt của đầu nối. đáp ứng các yêu cầu của tiêu chuẩn.
Nó có thể được sử dụng để phát hiện các cổng sạc xe điện, ổ cắm phích cắm công nghiệp và bộ ghép nối.
Cấu trúc & Đặc điểm:
Hệ thống kiểm tra độ tăng nhiệt bao gồm bộ điều chỉnh điện áp, bộ truyền dòng điện, bộ điều khiển lập trình PLC, cảm biến dòng điện, giao diện người-máy cảm ứng và khung có thể di chuyển được.Nó có thể tạo ra dòng điện thử nghiệm một cách ổn định, loại bỏ ảnh hưởng của dòng điện thử nghiệm do dao động điện áp nguồn, dây kết nối hoặc thanh đồng và sự thay đổi điện trở của mẫu thử nghiệm, đồng thời cải thiện độ chính xác của kết quả thử nghiệm.Bộ nguồn có ưu điểm là tổn thất thấp, hiệu suất cao, vận hành dễ dàng và hoàn thành các chức năng điều khiển và phát hiện.Màn hình cảm ứng luôn có thể hiển thị giá trị hiện tại và giá trị nhiệt độ của từng điểm đo nhiệt độ.Có thể ghi lại giá trị nhiệt độ sau mỗi 2 giây để tạo báo cáo, có thể được lưu trữ trong đĩa U và sao chép vào máy tính để xem và in.
Các thông số kỹ thuật:
| Điểm đo nhiệt độ | 8 kênh |
| Phương thức hoạt động | Giao diện cảm ứng được nhân hóa màu sắc |
| Dòng điện có thể điều chỉnh liên tục đầu ra | AC 0,50 ～ 50,00 ～ 400,0A (Mức 1, có thể được thiết lập) |
| Chế độ hiện tại đầu ra | Liên tục / Không liên tục |
| Tải điện áp đầu ra kiểm tra | Dưới AC 5V |
| Độ phân giải hiện tại | 0,1A |
| Độ chính xác của ampe kế | ± 1% ± 3 byte |
| Độ chính xác vôn kế | ± 1% ± 3 byte |
| Thời gian kiểm tra chế độ liên tục | 0,01 ～ 99,99 giờ |
| Thời gian kiểm tra chế độ gián đoạn | 0,01 ～ 99,99 giờ |
| Chu kỳ kiểm tra chế độ gián đoạn | 1 ～ 99999 chu kỳ, tự động tắt khi các chu kỳ kiểm tra đạt đến giá trị đặt trước |
| Phạm vi đo nhiệt độ | 0 ~ 400 ° C, độ chính xác 0,3% đọc + 1 ° C;độ phân giải: 0,1 ° C |
| Thu thập dữ liệu nhiệt độ | Định cấu hình giao diện truyền thông RS232 và giao diện ghi dữ liệu |
| Tốc độ quét nhiệt độ | 1 đến 255 giây tất cả các kênh |
| Bản ghi dữ liệu nhiệt độ | Dữ liệu có thể được lưu trữ trên đĩa U |
| Cặp nhiệt độ đo nhiệt độ | Cặp nhiệt điện dây tóc Omega T-type 30AWG của Mỹ, chiều dài 2 mét, tổng cộng 8 miếng |
| Nguồn cấp | Một pha AC220V ± 10%, 50 / 60Hz, 3KVA |
| Kích thước và trọng lượng thiết bị | KhoảngL 800mm * W 680mm * H1610mm, 125KG |
