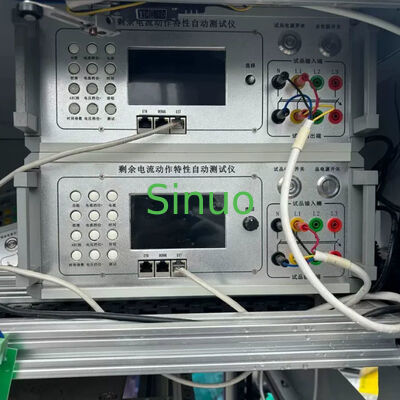

Thiết bị kiểm tra đặc tính tác động của thiết bị bảo vệ dòng điện dư IEC 61009-1
Tổng quan hệ thống:
Thiết bị kiểm tra tuân thủ các yêu cầu tiêu chuẩn của IEC 61009-1:2012, IEC 60898-1:2015, IEC 61008-1:2010, v.v.
Nó được sử dụng để xác minh tự động các đặc tính hoạt động của các bộ ngắt mạch rò rỉ nhỏ và xác minh hiệu suất an toàn của bộ ngắt mạch. Dụng cụ này sử dụng bộ xử lý tốc độ cao ARM-7 làm cốt lõi, được trang bị bộ chuyển đổi A/D giá trị hiệu dụng thực tốc độ cao, bộ tạo tín hiệu hình sin DSS và bộ khuếch đại công suất với tính năng theo dõi điện lưới, dụng cụ tự động xuất dòng điện và có thể thực hiện các dự án kiểm tra dòng điện tác động, thời gian tác động, v.v.
Tính năng:
➢ Chuyển đổi AD RMS thực tốc độ cao và độ chính xác cao 24 bit, lấy mẫu chính xác dòng điện và điện áp hoạt động
➢ Bộ xử lý tốc độ cao để lấy mẫu chính xác thời gian tác động
➢ Hỗ trợ giao thức truyền thông Modbus-RTU tiêu chuẩn
➢ Hỗ trợ lựa chọn nhanh dòng điện hoạt động cho các sản phẩm thông thường và cài đặt riêng dòng điện hoạt động cho các sản phẩm không thông thường
➢ Bộ xử lý nhúng 32 bit, xử lý tốc độ cao một lượng lớn dữ liệu truyền thông
➢ Giao diện truyền thông nối tiếp không đồng bộ tốc độ đầy đủ RS232/485, tốc độ baud tối đa có thể đạt 115200bps
➢ Bảo vệ cách ly cho tín hiệu đầu vào và đầu ra, làm việc an toàn
➢ Thiết kế WDT (watchdog) phần mềm và phần cứng để đảm bảo tính ổn định của hệ thống
➢ Các thông số cấu hình được lưu trữ trong bộ nhớ flash, sẽ không bị mất khi tắt nguồn và sẽ được lưu trữ vĩnh viễn
➢ Thiết kế chống nhiễu của phần mềm và phần cứng, có thể thích ứng với các trường hợp có môi trường điện từ khắc nghiệt
Thông số kỹ thuật:
| Model | SN2502 |
| Nền tảng phát hiện | Thiết bị được trang bị một bộ giao diện kiểm tra bộ ngắt mạch bảo vệ rò rỉ ba pha. Bộ ngắt mạch bảo vệ rò rỉ áp dụng đấu dây thủ công và trạm phát hiện có thể được kiểm tra độc lập. |
| Mức tiêu thụ điện năng làm việc | Tối đa 500W |
| Độ chính xác điện áp dòng điện | Lớp 1; độ phân giải dòng điện 0,1mA; độ phân giải điện áp 0,1V |
| Phạm vi đầu ra dòng điện | AC: 5~2000mA |
| Điện áp đầu ra | 0~250V |
| Độ chính xác thời gian | 5mS, độ phân giải 1mS |
| Lựa chọn pha loại A | 0 độ (2000mA), 90 độ (2000mA), 135 độ (30mA) |
| Chỉ báo | Công tắc nguồn của thiết bị sử dụng công tắc tự khóa có đèn báo và đèn trên công tắc sáng khi bật công tắc. Có một đèn báo đang chạy trên bảng điều khiển thiết bị và đèn báo sáng khi thiết bị đang chạy |
| Kích thước | 430mm×370mm×280mm |
| Trọng lượng | Khoảng 30 KG |
