IEC 60884-1 Thiết bị kiểm tra độ lệch đầu nối không vít 100A

IEC 60884-1 Thiết bị kiểm tra độ lệch đầu nối không vít 100A

MOQ: 1 bộ
giá bán: có thể đàm phán
tiêu chuẩn đóng gói: Vỏ gỗ dán xuất khẩu tiêu chuẩn
Thời gian giao hàng: 30 ngày
Phương thức thanh toán: L / C, T / T
khả năng cung cấp: 20 bộ / tháng
Thông tin chi tiết
Nguồn gốc
Trung Quốc
Hàng hiệu
Sinuo
Chứng nhận
Calibration Certificate(cost additional )
Số mô hình
SN2112
Mẫu thử nghiệm:
Thiết bị đầu cuối không vít
Nội dung kiểm tra:
Lệch và sụt áp
Góc lệch:
0-360 °
Lực lệch:
0,25N, 0,5N, 1,0N
Hướng lệch:
12 hướng
Kiểm tra hiện tại:
Max. Tối đa 100A 100A
Tiêu chuẩn & khoản:
IEC60884 Điều 12.3.12
Hình chuẩn:
Hình 12
Làm nổi bật:

Thiết bị kiểm tra độ lệch đầu cuối 100A

,

Thiết bị kiểm tra độ lệch đầu cuối IEC 60884-1

,

Thiết bị kiểm tra độ lệch đầu nối không vít

Mô tả sản phẩm



IEC 60884-1 Thiết bị kiểm tra độ lệch của thiết bị đầu cuối không bắt vít





Thiết bị này phù hợp với điều 12.3.12 và hình 12 của IEC 60884-1: 2013, được sử dụng để kiểm tra xem các đầu nối không có vít được kết nối với dây dẫn rắn cứng có còn được kẹp chặt hay không, ngay cả khi nó bị lệch trong quá trình lắp đặt bình thường.Làm lệch dây dẫn và đo điện áp rơi, để kiểm tra khả năng kẹp đầu cuối không cần vít và hiệu suất tiếp xúc.

Thiết bị vận hành dễ dàng, dòng tải có thể điều chỉnh, bộ cố định mẫu được sản xuất theo yêu cầu tiêu chuẩn.



Các thông số kỹ thuật:



Tên thông số Dữ liệu tham số
Góc lệch

0-360 °

(có chỉ báo góc trong thiết bị)

Hướng lệch

Ở bất kỳ hướng nào trong số 12 hướng khác nhau 30 ° ± 3 °

(làm lệch hướng thủ công)

Lực lệch 0,25N, 0,5N, 1,0N
Lực tác dụng hướng Vuông góc với dây dẫn không bị lệch
Kiểm tra hiện tại Max. 100A
Phụ kiện Kẹp đầu vào điện áp và kẹp đầu ra hiện tại
Nguồn cấp Phù hợp với yêu cầu cung cấp điện cục bộ của khách hàng


Cài đặt mẫu:

1. Hai dây dẫn rắn đã bóc lớp cách điện (khoảng 150 mm) được lắp riêng vào cả hai đầu của các đầu nối không bắt vít.

2. Đặt các cực không bắt vít vào thiết bị cố định, vuông góc của dây dẫn phải trùng với tâm của đế.Dây dẫn phía trên đi qua các lỗ của tấm chịu lực, dây dẫn phía dưới không được chạm sàn, sau đó kẹp chặt các bộ phận đầu cuối.
3. Nới lỏng chốt buộc của cột đỡ và di chuyển xà ngang lên xuống, sao cho khoảng cách từ đầu cuối đến tấm chịu lực là 100 mm.Xà ngang phải được giữ nằm ngang.

4. Kẹp màu đỏ của đầu ra dòng điện của thiết bị đo điện áp rơi được kẹp vào dây dẫn phía trên, và kẹp màu đỏ của đầu vào đo điện áp rơi được kẹp ở vị trí gần đầu nối, sau đó treo lên quả cân.

5. được kẹp vào dây dẫn phía dưới, và kẹp màu đen của đầu vào đo điện áp rơi được kẹp ở vị trí gần đầu nối.

6. Xoay bàn xoay cơ sở, mỗi vòng quay là 30 °, điểm bắt đầu phải là nơi dây dẫn ở trạng thái tự nhiên.

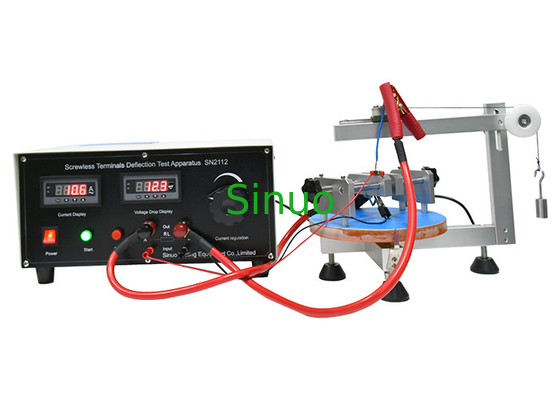

IEC 60884-1 Thiết bị kiểm tra độ lệch đầu nối không vít 100A 0
