Thiết bị kiểm tra lạm dụng đầu cuối UL498 Hình 129.1 ~ 129.2
| Applied Standard: | UL498: 2001 | Applied Clause: | Các ngăn chứa tự rửa và khép kín |
| Applied Specimen: | Khoản 129 | Applied Figure: | Hình 129.1 ~ 129.2 |
| Pin Material: | thép công cụ | Test Weight: | 8 ounce (0,23-kg) |
| High Light: | Thiết bị kiểm tra lạm dụng đầu cuối UL498,Thiết bị kiểm tra lạm dụng thiết bị đầu cuối Điều 129 |
||

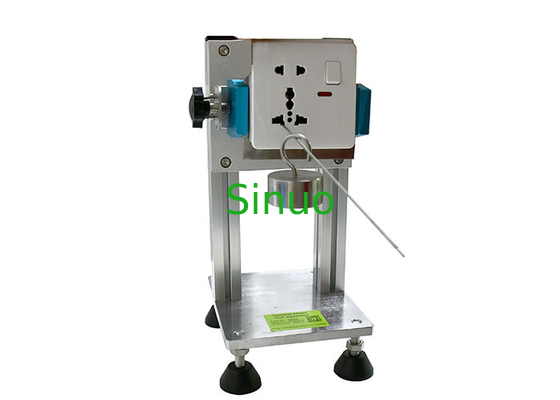

Thiết bị kiểm tra lạm dụng đầu cuối UL498
Tổng quan về thiết bị:
Thiết bị kiểm tra lạm dụng đầu cuối này được sản xuất theo Điều 129 và hình 129.1 ~ 129.2 của UL498: 2001.
Ổ cắm fl ush và các ổ cắm riêng có định mức 5-15R, 5-20R, 6-15R hoặc 6-20R được sử dụng cho thử nghiệm chèn và giữ ruột dẫn và thử nghiệm đẩy ruột dẫn vào phải được thử nghiệm thông qua thiết bị thử nghiệm này.
Thủ tục kiểm tra:
Vui lòng tham khảo Điều 129 UL498: 2001:
Mỗi ngăn chứa phải được lắp vào bộ phận thử nghiệm với mặt của nó trong một mặt phẳng thẳng đứng.Sau đó, chốt kiểm tra sẽ được lắp hoàn toàn vào lỗ mở đầu nối "Đẩy vào".Một vật nặng 8 ounce (0,23 kg) sẽ được treo dần từ chốt thử nghiệm cách mặt phẳng của lỗ mở đầu nối 6 inch (152 mm).Trọng lượng sẽ được áp dụng trong một phút, sau đó trọng lượng sẽ được loại bỏ.Việc áp dụng trọng lượng phải được lặp lại với ngăn chứa được xoay 90, 180 và 270 độ với tổng số bốn ứng dụng trên mỗi ngăn chứa.
Các thông số kỹ thuật:
Cấu trúc và Kích thước của thiết bị kiểm tra lạm dụng đầu cuối được sản xuất theo các số liệu tiêu chuẩn sau:
