Thông tin chi tiết sản phẩm:
Thanh toán:
|
Tiêu chuẩn áp dụng: | IEC 60669-1, IEC 60884-1, IEC 61058-1, v.v. | Tải điện: | Tủ tải điện trở, cảm ứng và điện dung |
---|---|---|---|
Trạm kiểm tra: | 3 trạm đồng bộ tuyến tính | Mẫu thử nghiệm: | Phích cắm, ổ cắm, công tắc tuyến tính |
Phương pháp điều khiển: | PLC Mitsubishi | Chế độ hiển thị: | Màn hình cảm ứng màu 7 " |
Chế độ ổ đĩa: | Động cơ servo Panasonic | Đột quỵ tuyến tính: | 0-100 mm có thể điều chỉnh |
Điểm nổi bật: | Hệ thống kiểm tra tuổi thọ công tắc ổ cắm,Hệ thống kiểm tra tuổi thọ công tắc IEC 60669-1,Hệ thống kiểm tra tuổi thọ công tắc Mitsubishi PLC |

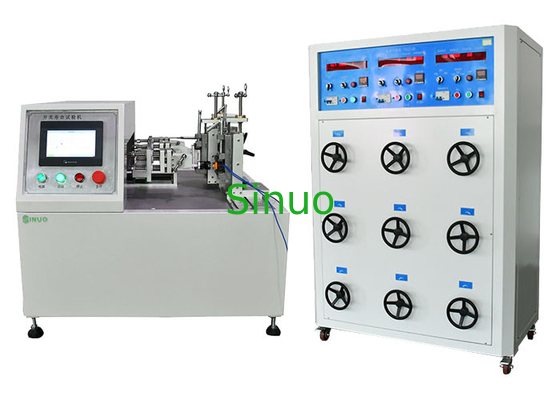

IEC60669-1 3 Hệ thống kiểm tra tuổi thọ công tắc trạm đồng bộ
Tổng quan hệ thống:
Hệ thống thử nghiệm này đáp ứng các yêu cầu của IEC60669-1 điều 18 và 19, IEC 60884-1: 2013 điều 20, 21, hình 16, IEC 61058-1, IEC60065: 2014 điều 14.7 và điều 15.1, v.v.
Hệ thống thử nghiệm bao gồm một bộ thử nghiệm chèn & withdrwan và một tủ tải 3 trạm.Thiết bị thử nghiệm lắp vào và rút ra hoạt động cùng với tủ tải, có thể đạt được thử nghiệm khả năng tạo và bẻ và thử nghiệm độ bền hoạt động bình thường của phích cắm, ổ cắm và công tắc cho gia đình và các thiết bị điện cố định tương tự.Mục đích thử nghiệm là để xem liệu các công tắc hoặc phích cắm và ổ cắm có thể chịu đựng được các hư hỏng cơ học hoặc hỏng hóc do điện trong quá trình hoạt động bình thường hay không.Tiếp xúc có xảy ra hiện tượng bám dính hay có hiện tượng bật (tắt) ga lâu ngày hay không, đó là tiêu chí đánh giá mẫu có quá hư hỏng hay không.
Hệ thống thử nghiệm có 3 trạm đồng bộ, có thể kiểm tra đồng bộ công tắc tuyến tính, phích cắm và ổ cắm, nó sẽ tự động dừng và cảnh báo nếu một trong các trạm đang hoạt động bất thường và các trạm khác vẫn hoạt động bình thường.Hệ thống phù hợp với dòng tải nhỏ hơn 25A phích cắm, ổ cắm, công tắc nút nhấn, công tắc bật tắt, công tắc điều chỉnh.
Các thông số kỹ thuật:
Không. | Mục | Thông số |
1 | Quyền lực | 220V ± 10V, 50Hz (hoặc phù hợp với yêu cầu cung cấp điện tại địa phương của khách hàng) |
2 | Trạm | 3 trạm đồng bộ |
3 | Giao diện hoạt động | Màn hình cảm ứng LCD màu 7 inch |
4 | Chế độ ổ đĩa | Động cơ servo + vít bi |
5 | Hệ thống điều khiển | Hệ thống điều khiển PLC |
6 | Thời gian kiểm tra | 0 ~ 999999 lần, có thể được cài đặt trước |
7 | Thời gian dẫn | 0 ~ 99,9 giây, có thể được cài đặt trước |
số 8 | Thời gian đóng | 0 ~ 99,9 giây, có thể được cài đặt trước |
9 | Kiểm tra đột quỵ | Tuyến tính: 0 ~ 100mm, có thể được cài đặt trước |
10 | Bài kiểm tra tốc độ | Tuyến tính: 0 ~ 200mm / s, có thể được cài đặt trước |
11 | Tải điện áp | 0 ~ 300V |
12 | Tải hiện tại | 0 ~ 30A |
13 | Hệ số công suất | 0,3 ~ 0,98 |
14 | Loại tải | Điện trở, cảm ứng, điện dung ba trong một, có thể chuyển đổi |
15 | Tải điện dung | 70uf, 140uf, 7.3uf có thể chuyển đổi |
16 | Áp suất không khí | 80 ~ 106kpa |
17 | Nhiệt độ môi trường xung quanh | 5 ~ 40 ° C |
18 | Độ ẩm tương đối | (20 ~ 90)% RH |
19 | Môi trường sử dụng | Yêu cầu không lắc mạnh, không rung, không nhiễu điện từ, không bụi, không nổ, không có khí ăn mòn, cần nơi tản nhiệt tốt |
