IEC60669-1 Ổ cắm Ổ cắm Bộ kiểm tra tuổi thọ 3 Trạm tuyến tính
| Test Specimen: | Phích cắm, ổ cắm, công tắc tuyến tính | Test Station: | 3 trạm đồng bộ |
| Control Method: | PLC PLC | Display Mode: | Màn hình cảm ứng 7 " |
| Drive Mode: | Động cơ servo | Linear Stroke: | 0-100mm |
| Load Power: | Bên ngoài | Applied Standard: | IEC 60669-1, IEC 60884-1 |
| High Light: | IEC 60669-1 Switch Life Tester,100mm Switch Life Tester |
||

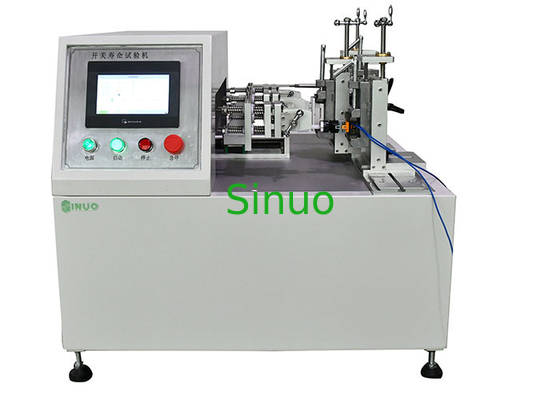

IEC60669-1 Ổ cắm Ổ cắm Công tắc Life Tester 3 Trạm tuyến tính
Tổng quan về thiết bị:
Thiết bị kiểm tra có 3 trạm đồng bộ, có thể kiểm tra đồng bộ công tắc tuyến tính, phích cắm và ổ cắm, nó sẽ tự động dừng và cảnh báo nếu một trong các trạm đang hoạt động bất thường và các trạm khác vẫn chạy bình thường.
Thiết bị này tuân thủ các điều khoản tiêu chuẩn của IEC60669-1 điều khoản 18 và 19, IEC 60884-1: 2013 điều khoản 20, 21, hình 16, IEC 61058-1, IEC60065: 2014 điều khoản 14.7 và điều khoản 15.1, v.v.
Làm việc cùng với tủ tải (tủ tải không được bao gồm trong thiết bị này), có thể đạt được kiểm tra khả năng chế tạo và chống đứt và kiểm tra độ bền hoạt động bình thường của phích cắm, ổ cắm và công tắc cho gia đình và các thiết bị điện cố định tương tự.Mục đích của thử nghiệm là để xem liệu các công tắc hoặc phích cắm và ổ cắm có thể chịu được hư hỏng cơ học hoặc hỏng hóc do điện trong quá trình hoạt động bình thường hay không.Tiếp xúc có xảy ra hiện tượng bám dính hay có hiện tượng bật (tắt) ga trong thời gian dài hay không, đó là tiêu chí đánh giá mẫu có quá hư hỏng hay không.
Thiết bị phù hợp với dòng tải nhỏ hơn 25A phích cắm, ổ cắm, công tắc nút nhấn, công tắc bật tắt, công tắc điều chỉnh.
Thiết bị được làm bằng giá đỡ bằng hợp kim nhôm, tấm làm kín bằng thép không gỉ, được điều khiển bởi động cơ servo và vít bi, được điều khiển bằng PLC, với màn hình cảm ứng màu 7 inch và có thể cài đặt các thông số thử nghiệm như tốc độ thử nghiệm và đột quỵ trên màn hình cảm ứng.
Các thông số kỹ thuật:
| Không. | Mục | Thông số |
| 1 | Quyền lực | 220V ± 10V, 50Hz (hoặc phù hợp với yêu cầu cung cấp điện tại chỗ của khách hàng) |
| 2 | Ga tàu | 3 trạm đồng bộ |
| 3 | Giao diện hoạt động | Màn hình cảm ứng LCD màu 7 inch |
| 4 | Chế độ ổ đĩa | động cơ servo + vít bi |
| 5 | Hệ thống điều khiển | Hệ thống điều khiển PLC |
| 6 | Thời gian kiểm tra | 0 ～ 999999 lần, có thể được đặt trước |
| 7 | Thời gian dẫn | 0 ～ 99,9 giây, có thể được đặt trước |
| số 8 | Thời gian đóng | 0 ～ 99,9 giây, có thể được đặt trước |
| 9 | Kiểm tra đột quỵ | Tuyến tính: 0 ～ 100mm, có thể được cài đặt trước |
| 10 | Bài kiểm tra tốc độ | Tuyến tính: 0 ～ 200mm / s, có thể được cài đặt trước |
| 11 | Áp suất không khí | 80 ～ 106kpa |
| 12 | Nhiệt độ môi trường xung quanh | 5 ～ 40 ° C |
| 13 | Độ ẩm tương đối | (20 ～ 90)% RH |
| 14 | Môi trường sử dụng | Yêu cầu không rung mạnh, không rung, không nhiễu điện từ, không bụi, không nổ, không có khí ăn mòn, cần nơi tản nhiệt tốt |
| 15 | Kích thước và trọng lượng | L * W * H = 960 * 730 * 600mm, 160kg |
