IEC 60884-1 Điều khoản 19 Thiết bị thử nghiệm tăng nhiệt độ ổ cắm 125A
| Standard Clause: | IEC60884 khoản 19 | Test Sample: | Phích cắm và ổ cắm |
| Standard Figure: | Hình 44 | Display Mode: | Màn hình kỹ thuật số |
| Working Station: | Có thể được tùy chỉnh | Test Current: | Có thể được tùy chỉnh |
| Test Voltage: | 12V | Temperature Range: | 0-150 ° C |
| High Light: | Thiết bị thử nghiệm tăng nhiệt độ IEC 60884-1,Điều 19 Thiết bị thử nghiệm tăng nhiệt độ |
||

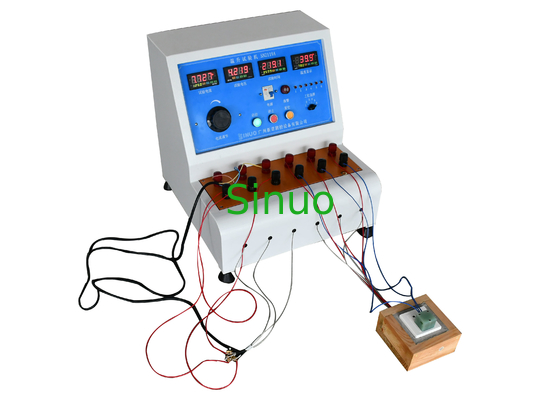

IEC 60884-1 Điều 19 Thiết bị thử nghiệm tăng nhiệt độ ổ cắm
Thông tin sản phẩm:
Loạt thiết bị thử nghiệm tăng nhiệt độ này phù hợp với điều 19 hình 44 của IEC 60884-1: 2013 và được yêu cầu bởi nhiều tiêu chuẩn thử nghiệm, chẳng hạn như IEC 60998-1, VDE 0620. Nó được thiết kế để thử nghiệm độ tăng nhiệt trong hoạt động bình thường của phích cắm và ổ cắm của thiết bị điện.
Các thông số kỹ thuật:
| Mục | SN2119 | SN2119A | SN2119B |
| Trạm làm việc | 6 | 6 | 6 |
| Kiểm tra hiện tại | 0-40A | 0-125A | 50-1000A có thể điều chỉnh |
| Kiểm tra điện áp | ＜ 12V | ＜ 12V | 5V, 12V, 24V, 48V |
| Hẹn giờ | 0-9999s có thể điều chỉnh, màn hình kỹ thuật số | 0-9999s có thể điều chỉnh, màn hình kỹ thuật số | 0-9999s có thể điều chỉnh, màn hình kỹ thuật số |
| Đồng hồ đo nhiệt độ | Màn hình kỹ thuật số 0-150 ℃ | Màn hình kỹ thuật số 0-150 ℃ | Màn hình kỹ thuật số 0-150 ℃ |
| Nguồn cấp |
220V, 50Hz (có thể được tùy chỉnh) |
220V, 50Hz (có thể được tùy chỉnh) |
220V, 50Hz (có thể được tùy chỉnh) |
| Tiêu chuẩn áp dụng | IEC 60884-1 2013 | IEC 60998-1 | UL |
| Đối tượng thử nghiệm | Cắm pin | kết nối | bảng mạch |
Lắp đặt mẫu vật:
Có tất cả sáu nhóm đầu nối mẫu, khi thử nghiệm chân phích cắm, các dây của cáp phích cắm được kết nối với ba nhóm đầu nối trên thiết bị thử nghiệm tăng nhiệt độ và ba phần tử kẹp phải được khóa trên chân phích cắm, sau đó tương đối cặp nhiệt điện được lắp vào lỗ của mỗi phần tử kẹp.Khi thử nghiệm ổ cắm, trước tiên ổ cắm được lắp vào hộp chứa lắp đặt, dây nối giữa các đầu nối của ổ cắm và các đầu nối trên thiết bị thử nghiệm độ tăng nhiệt, cặp nhiệt điện cũng được kết nối với các đầu nối tương ứng của ổ cắm, sau đó cắm phích cắm thử nghiệm vào ổ cắm và phích cắm thử nghiệm được nối với các đầu nối tương ứng của thiết bị thử nghiệm tăng nhiệt độ.Được hiển thị như sau:
