Thiết bị kết nối và phích cắm xe theo tiêu chuẩn IEC 62196 11000N
| Crushing Force: | 5000N và 11000N | Roll Over Speed: | (8±2)km/h |
| Drive Over Tire: | Lốp xe Michelin (P225 / 75R15) | Air Pressure of Tire: | (220±10) kPa |
| Test Floor: | bề mặt bê tông | Control Mode: | Điều khiển PLC |
| Applied Standard: | Điều khoản 33 của IEC 62196 | Testing Purpose: | Kiểm tra lái xe |
| High Light: | Thiết bị kiểm tra phích cắm xe theo tiêu chuẩn IEC 62196,Thiết bị kiểm tra xe 11000N |
||

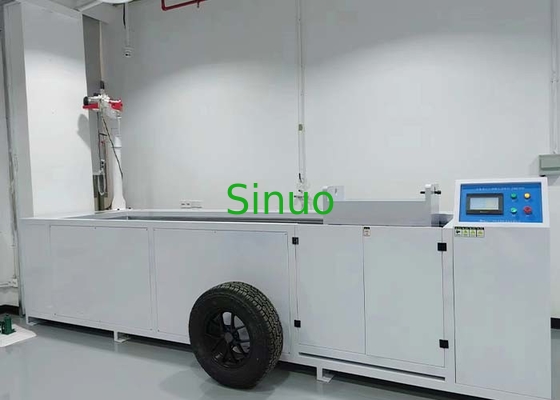

IEC 62196 11000N Máy kết nối và phích cắm xe
Đưa ra hệ thống:
Thiết bị thử nghiệm được sử dụng để kiểm tra xem một phích cắm hoặc đầu nối xe có đủ khả năng chống hỏng khi bị xe đạp,trừ khi nó được trang bị hệ thống quản lý cáp ngăn chặn phụ kiện bị bỏ lại trên mặt đấtNó được yêu cầu bởi IEC 62196-1:2022 điều 33, IEC 62752:2016 điều 9.34, vv
Các phụ kiện được gắn dây với cáp kích thước tối thiểu theo loại được nhà sản xuất khuyến cáo phải được đặt trên sàn bê tông ở bất kỳ vị trí nghỉ bình thường nào.Một lực nghiền của (5000±250) N hoặc (11000±550) N phải được áp dụng bởi một lốp xe ô tô thông thường, P225/75R15 hoặc một lốp xe tương đương phù hợp với tải trọng, được gắn trên một vỉa thép và thổi lên áp suất (2.2±0.1) bar.Bánh xe phải được lăn qua đầu nối hoặc phích cắm xe với tốc độ (8±2) km/hCác phụ kiện phải được định hướng trong một vị trí nghỉ tự nhiên trước khi áp dụng lực theo một hướng khác nhau cho mỗi mẫu.Thiết bị phụ kiện được thử nghiệm phải được giữ hoặc khóa ở vị trí cố định để nó không di chuyển đáng kể trong quá trình áp dụng lực.Trong trường hợp nào cũng không phải là lực được áp dụng cho các chân chiếu.
Tiêu chuẩn áp dụng:
IEC 62196-1: 2022 điều 33.
IEC 62752:2016 điều 9.34
Cấu trúc:
Toàn bộ thiết bị áp dụng thiết kế cấu trúc hộp bảo vệ tấm thép cán lạnh.Phần dưới của hộp được phủ bằng sàn xi măng mô phỏngCơ chế lăn có thể mô phỏng một lốp xe trượt lên và xuống tự do sau khi lăn một vật thể.Thiết bị điều khiển điều khiển cơ chế lăn để đạt được chuyển động lăn về phía trước và phía sau. Các thành phần chính được làm bằng thép không gỉ và các bộ phận nhôm. Đảm bảo rằng lốp xe đang lăn trên mẫu trong điều kiện lăn bình thường. Các tính năng chính là như sau:
1Các khung thiết bị được trang bị một vỏ bảo vệ để đảm bảo sự an toàn của quá trình thử nghiệm.Phần dưới của hộp được trang bị đệm chân hấp thụ va chạm và một cấu trúc xe đạp để dễ dàng lắp đặt và tháo rời. Được hướng dẫn bởi đường ray trượt hạng nặng, các bộ cuộn trượt. sức mạnh kết hợp với một động cơ công suất cao kết hợp với máy giảm turbine, điều khiển quay trục,và tốc độ thử nghiệm được thúc đẩy cho thử nghiệm nghiền nátThiết bị cố định mẫu được trang bị một thiết bị lắp đặt cho hộp chức năng của mẫu để đáp ứng các yêu cầu tiêu chuẩn.
2Thiết bị điều chỉnh áp suất được thiết kế với cấu trúc điều chỉnh trên và dưới.Các khung trượt trên và dưới và trọng lượng đối kháng được mang theo mẫu là tổng trọng lượng của thử nghiệm.
3Thiết bị áp dụng chế độ hoạt động của lốp xe phía trước và phía sau: động lực trên hướng được điều khiển bởi quay về phía trước và ngược của động cơ để điều khiển lốp xe lăn.Giữ mẫu không độngNó có thể mô phỏng lăn lăn lăn của lốp xe theo cách thực tế nhất.
4Hệ thống điều khiển là một tổ chức độc lập. Máy chủ được điều khiển bởi PLC và điều khiển bằng màn hình cảm ứng.Có lỗ gắn cố định và lỗ mở cáp ở phía dưới để dễ dàng cố định và kết nối.
Các thông số kỹ thuật:
| Trạm thử nghiệm | Trạm duy nhất |
| Chế độ đặt thiết bị | Đứng trên sàn |
| Hệ thống điều khiển PLC |
|
| Chế độ hoạt động | Hoạt động thủ công hoặc được điều khiển theo chương trình, có thể được chọn |
| Động qua hệ thống điện | Động cơ cộng với bánh răng giun gia tốc và giảm tốc |
| Lái xe qua đường đâm | 0~2,0m |
| Vận tải |
A. Lực nghiền (5000±250) N B. Lực nghiền (11000±550) N |
| Cảm biến lực | Sẽ được trang bị một cảm biến lực chính xác bên ngoài để đo tổng lực từ lốp xe, tải, khung trượt trên và dưới, hệ thống động lực và trọng lượng đếm trước khi thử nghiệm. |
| Lái xe quá tốc độ | (8±2) km/h, tốc độ điều chỉnh |
| Phương pháp lái xe | Nó được điều khiển bởi một mô-đun động cơ tuyến tính để mô phỏng chuyển động chuyển động phía trước và phía sau của lốp xe lăn.Điều này mô phỏng thiệt hại gây ra bởi ngẫu nhiên nghiền nát của nút của đống sạc khi xe đang di chuyển về phía trước hoặc lùi trong thực tế. |
| Điều chỉnh lực lái xe |
Sử dụng trọng lượng, phạm vi lực có thể điều chỉnh từ 5000N-11000N, và trọng lượng được tải và dỡ bằng cần cẩu.
|
| Đi qua lốp xe |
1. Được trang bị một lốp P225/75 R15 và một trục bánh xe phù hợp, một bộ thiết bị bơm lốp (bối giao diện bơm và máy đo áp suất không khí, cho thử 5000N)
3Trọng lượng bánh xe phải được gắn trên một vỉa thép |
| Lái xe quá áp suất lốp | (220±10) kPa |
| Bảng cơ sở mang tải |
Bảng nền với sàn xi măng / bê tông, có thể được trang bị kẹp cố định mẫu.
|
| Phương pháp giảm tốc | Công ty chúng tôi đã thiết kế một cơ chế phanh để ngăn chặn va chạm cứng. |
| Bảo vệ an toàn |
Toàn bộ máy được trang bị một hàng rào bảo vệ để ngăn chặn bánh xe vô tình lệch hướng và ngăn ngừa chấn thương cơ khí cho nhân viên. Với công tắc bảo vệ rò rỉ. Với bảo vệ quá tải động cơ. |
| Môi trường sử dụng |
Nguồn cung cấp điện: AC380V±10 %, 50Hz. Kích thước tổng thể: khoảng W4700*D1300*H3000mm; Trọng lượng: khoảng 2400kg |
Thiết bị sử dụng chế độ hoạt động của lốp xe chạy phía trước và phía sau (đường lăn được điều khiển bởi vòng xoay tích cực và âm của động cơ phụ trợ), giữ mẫu cố định,đạt được mô phỏng thực tế nhất về cuộn lốp xe ô tô, do đó thực hiện hiệu quả mô phỏng nghiền trên mẫu vật.
