Khoản 13.3.1 Thiết bị đầu cuối cơ khí Thiết bị kiểm tra xe quay
| Standard Applied: | IEC 62196-1 2020 | Clause Applied: | Khoản 13.3.1, hình 12 |
| Rotation Rate: | (10 ± 2) r / phút | Mechanical Load: | 0,4 ~ 70,3kg |
| Radius of Rotation: | 37,5 mm | Diameter of Bushing: | Tham khảo bảng 3 |
| High Light: | Thiết bị kiểm tra vòng quay xe,khoản 13.3.1 Máy kiểm tra vòng quay |
||
Các thử nghiệm cơ học theo tiêu chuẩn IEC 62196-1 trên thiết bị đầu cuối
Thông tin sản phẩm:

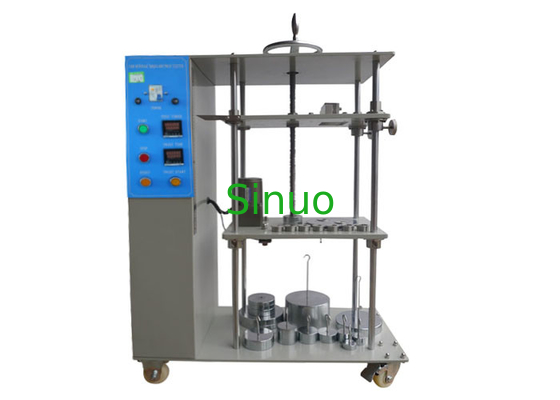

Các thử nghiệm cơ học này trên thiết bị thử nghiệm thiết bị đầu cuối được yêu cầu theo tiêu chuẩn IEC 62196-1Ed.4CDV 2020 13.3.1 fig12, bảng 3.
Sự tuân thủ này được sử dụng để đánh giá xem thiết kế và cấu trúc của đầu nối vít kẹp có tương ứng với yêu cầu không làm hỏng quá mức dây không.Ngoài ra, nó cũng được sử dụng để kiểm tra xem đầu cực vít có thể chịu được ứng suất trong quá trình sử dụng bình thường hay không.
Thời gian thử nghiệm có thể được đặt trước trước khi thử nghiệm và việc tuân thủ sẽ tự động dừng với báo động khi đạt đến thời gian thử nghiệm.
Các thông số kỹ thuật:
| Tên | Mục | Sự chỉ rõ |
| 1 | Nguồn cấp | Phù hợp với yêu cầu cung cấp điện cục bộ của khách hàng |
| 2 | Thời lượng kiểm tra | 1 ~ 9999 (150 lần (15 phút) theo mặc định. |
| 3 | Tốc độ quay | (10 ± 2) r / phút |
| 4 | Khối lượng | 0,4 ~ 70,3kg (chi tiết tham khảo bảng 3) |
| 5 | Bán kính quay | 37,5mm |
| 6 | Đường kính ống lót | 6,5,9,5, 13,14,5,15,9,19,1,22,2,25,4,28,6, 31,8, 38,1, 44,5mm (chi tiết tham khảo bảng 3) |
| 7 | Chiều cao | 260-660mm (chi tiết tham khảo bảng 3) |
Thủ tục kiểm tra (Đoạn trích từ Điều khoản IEC 62196-1Ed.4CDV 2020 13.3.1):
Đầu cuối của dây dẫn được đưa qua một ống lót có kích thước phù hợp trong một trục lăn, được đặt ở độ cao H bên dưới phụ kiện, như được nêu trong Bảng 3. Ống lót được đặt trong một mặt phẳng nằm ngang, sao cho đường trung tâm của nó mô tả một vòng tròn Đường kính 75 mm, đồng tâm với tâm của bộ phận kẹp trong mặt phẳng ngang.Sau đó, trục lăn được quay với tốc độ (10 ± 2) r / phút.
Khoảng cách giữa miệng của bộ phận kẹp và bề mặt trên của ống lót phải nằm trong 15 mm chiều cao trong Bảng 3. Ống lót có thể được bôi trơn để tránh ràng buộc, xoắn hoặc xoay của dây dẫn cách điện.Một khối lượng, như được chỉ định trong Bảng 3, được treo từ đầu dây dẫn.Thời lượng của bài kiểm tra là 15 phút.
