Ổ cắm ăng-ten cơ khí IEC 60065 Ổ cắm thử thép cứng
| Applied Standard: | IEC60065: 2014 | Applied Clause: | Khoản 12,5 Hình 9 |
| Material: | Thép cứng | Hole Diameter: | Ф1,5mm |
| High Light: | Phích cắm thử thép cứng 1,5mm |
||
Ổ cắm thử thép cứng 600 600 của IEC cho các thử nghiệm cơ học trên ổ cắm ăng ten
Thông tin sản phẩm:

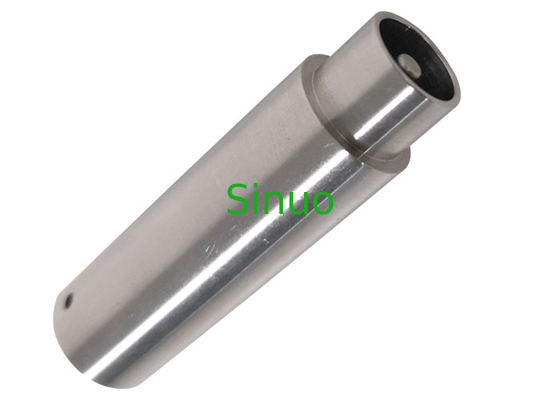

Phích cắm thử nghiệm cho các thử nghiệm cơ học trên các ổ cắm đồng trục ăng ten phù hợp với điều khoản IEC60065: 2014 12.5 Hình 9.
Nó được sử dụng để xác minh các ổ cắm đồng trục ăng-ten được gắn trên thiết bị và kết hợp các bộ phận hoặc bộ phận cách ly các bộ phận HAZARDOUS LIVE khỏi các bộ phận TIẾP CẬN để có thể chịu được các ứng suất cơ học như mong muốn sử dụng.
Các thông số kỹ thuật:
Các phích cắm thử nghiệm được làm hoàn toàn bằng thép cứng (thép không gỉ).Tất cả các bộ phận được gia công với độ chính xác.Các kích thước theo tiêu chuẩn IEC60065: 2014 Hình 9, được hiển thị như sau:
| một | 9,576 0 -0,1 |
| b | Tối thiểu 8,05 |
| c | 2.438 0 -0.1 |
| d | 9.1 Tối thiểu |
| e | 7.112 Tối thiểu |
| f | 0,8 ± 0,4 |
| g | 40 ± 0,4 |
| h | 12 ± 0,4 |
| j | 43 ± 0,4 |
| k | R0.3 |
| Đường kính lỗ | .51,5 |
Các bước vận hành:
Vui lòng tham khảo các tiêu chuẩn có liên quan.
Lấy điều khoản IEC60065: 2014 12.5 làm ví dụ:
Thử nghiệm độ bền
Phích cắm thử được cắm và rút từ ổ cắm 100 lần.Cẩn thận là không làm hỏng ổ cắm một cách cố ý trong quá trình chèn và rút phích cắm thử nghiệm.
