Thiết bị kiểm tra xác định chân cắm phích cắm trên cơ thể Hình 30 IEC60884 Điều 24.10

Thiết bị kiểm tra xác định chân cắm phích cắm trên cơ thể Hình 30 IEC60884 Điều 24.10

MOQ: 1 bộ
giá bán: có thể đàm phán
tiêu chuẩn đóng gói: Vỏ gỗ dán xuất khẩu tiêu chuẩn
Thời gian giao hàng: 30 ngày
Phương thức thanh toán: L / C, T / T
khả năng cung cấp: 10 bộ / tháng
Thông tin chi tiết
Nguồn gốc
Trung Quốc
Hàng hiệu
Sinuo
Chứng nhận
Calibration Certificate(cost additional )
Số mô hình
SN2130
Điều khoản tiêu chuẩn:
Khoản IEC60884 khoản 24.10
Hình thử nghiệm:
Hình 30
Trạm kiểm tra:
Một
Mẫu thử nghiệm:
Chân cắm
Đồng hồ cắm:
Theo yêu cầu khác nhau
Đơn vị kẹp:
Một đơn vị kẹp pin cắm
Làm nổi bật:

chuyển đổi thử độ bền

,

chuyển đổi thử nghiệm cuộc sống máy

Mô tả sản phẩm

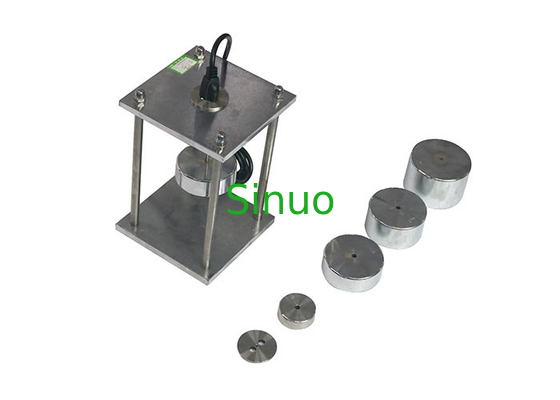

IEC 60884-1 Hình 30 Thiết bị để xác minh sự cố định của chốt trong thân phích cắm



Thông tin sản phẩm:



Thiết bị kiểm tra xác định chốt cắm chốt đáp ứng các yêu cầu của tiêu chuẩn IEC 60884-1 2013 24.10 và hình 30.



Các thông số kỹ thuật:



Ga tàu 1 trạm
Trọng lượng 4N, 20N, 30N cho lỗ thông thường, mỗi lỗ một cái;50N, 20N có móc, mỗi cái một cái
Đồng hồ đo cung cấp thước đo phích cắm 6A, thước đo phích cắm 10A, 16 thước đo phích cắm, mỗi cái (theo các yêu cầu tiêu chuẩn cắm khác nhau)
Kích thước lỗ

Đối với chân phẳng, kích thước lỗ bằng kích thước chân cộng với 4 ± 0,44mm;

Đối với chân tròn, kích thước lỗ bằng đường kính chân cộng với 6 ± 0,5mm.(Có thể tùy chỉnh)

Đơn vị kẹp Cắm pin kẹp đơn vị, 1 bộ
Phù hợp với tiêu chuẩn IEC 60884-1 2013 khoản 24.10 và hình 30



Thủ tục kiểm tra:



2. Phích cắm được định vị trên tấm thép sao cho tâm của các vòng tròn bao quanh các chân trùng với tâm của các lỗ.Sau đó cắm phích cắm thử vào ổ cắm theo hướng trục dọc của pin.Sau đó, phích cắm được đặt trong tủ sưởi với nhiệt độ (70 ± 2) ° C, sau 1 giờ, lực kéo được áp dụng bên trong tủ sưởi



3. Chọn đồ gá kẹp theo hình dạng của phích cắm và làm cho nó được kết nối chắc chắn với phích cắm (đảm bảo nó sẽ không bị lỏng khi tác dụng lực kéo)



4. Chọn trọng lượng lực kéo theo lực rút tối đa như được nêu trong bảng 16 (có thể đạt được bằng cách đặt chồng), trọng lượng được móc vào vòng của kẹp, xử lý cẩn thận và không tạo ra lực nổ.

Thiết bị kiểm tra xác định chân cắm phích cắm trên cơ thể Hình 30 IEC60884 Điều 24.10 0



5. Lực tác dụng lên mỗi chân cắm trong 1 phút, sau khi thử, phích cắm được làm mát đến nhiệt độ môi trường và phải xác minh rằng độ dịch chuyển của bất kỳ chân cắm nào trong thân phích cắm không được vượt quá 1 mm.
