Thiết bị thử nghiệm IEC 61000-4-6 EMC được tiến hành Thử nghiệm miễn dịch tiến hành (CS)

Thiết bị thử nghiệm IEC 61000-4-6 EMC được tiến hành Thử nghiệm miễn dịch tiến hành (CS)

MOQ: 1
giá bán: Customized
tiêu chuẩn đóng gói: Ván ép
Thời gian giao hàng: 60 ngày
Phương thức thanh toán: L / C ,, T / T, Western Union, MoneyGram
khả năng cung cấp: 1 bộ mỗi tháng
Thông tin chi tiết
Nguồn gốc
Trung Quốc
Hàng hiệu
Sinuo
Chứng nhận
Calibration Certificate (Cost Additional)
Số mô hình
SN6611
Dải tần số:
150kHz ~ 230 MHz
Mức kiểm tra cao nhất:
10V
Công suất tuyến tính:
75W
Bộ khuếch đại Gain:
50dB
Làm nổi bật:

hệ thống kiểm tra emc

,

dịch vụ kiểm tra điện từ

Mô tả sản phẩm

Hệ thống xét nghiệm miễn dịch tiến hành theo tiêu chuẩn IEC 61000-4-6 (CS)

Tiêu chuẩn và khoản:

IEC 61000-4-6 / GB T17626.6: Khả năng tương thích điện từ (EMC) Từ 4 đến 6: Kỹ thuật kiểm tra và đo lường

Các mẫu và hạn chế:

Nhiều loại thiết bị chiếu sáng

Ứng dụng:

Được sử dụng để tiến hành thử nghiệm miễn dịch cho thiết bị chiếu sáng

Nguyên tắc kiểm tra:

Đối với bước sóng tín hiệu RF tần số thấp (150kHz ~ 80 MHz / 230 MHz) dài hơn, cáp kết nối EUT dễ dàng hơn để trở thành ăng ten để nhận trường điện từ, do đó, hệ thống miễn nhiễm tần số vô tuyến kiểm tra phần tần số thấp của phép đo dẫn. Bằng cách đưa dòng điện chế độ chung vào cáp của các thiết bị được thử nghiệm, các hiệu ứng của trường E và H trên các thiết bị được thử nghiệm có thể được mô phỏng. Các loại cổng khác nhau cho thiết bị được thử nghiệm, bạn có thể chọn bốn loại tiêm:
Tiêm trực tiếp CDN: cho dây nguồn (CDN loại M) và cáp thường được sử dụng
Tiêm kẹp điện từ: Nếu bạn không thể áp dụng CDN, bạn có thể sử dụng kẹp từ tính.
Tiêm kẹp hiện tại: Không thể sử dụng CDN và chiều dài của cáp được kiểm tra quá ngắn, bạn cần sử dụng kẹp hiện tại.
Phương pháp tiêm trực tiếp: thông qua đường kính điện trở 100 ohm được tiêm vào tấm chắn cáp đồng trục.

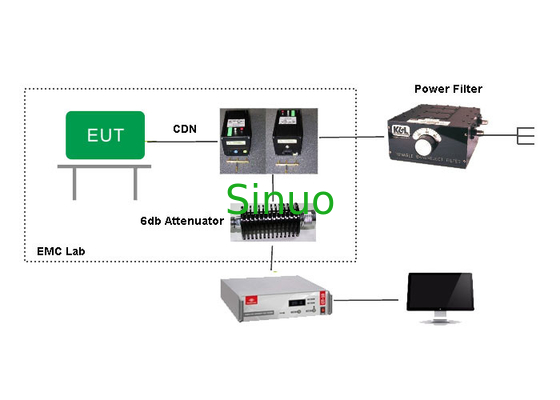

Kết cấu:

Thiết bị kiểm tra chính: nguồn tín hiệu, bộ khuếch đại công suất, bộ ghép hướng, đồng hồ đo điện, mạng CDN, phần mềm kiểm tra EMC, v.v.

Sử dụng môi trường:

Nguồn điện: AC380V ± 10% 50 / 60Hz

Nhiệt độ môi trường xung quanh: 5 ° C ~ +40 ° C, không nên có nồng độ cao của bụi, khí ăn mòn, các vật dễ cháy và nổ

Các thông số kỹ thuật:

Dải tần số 150kHz ~ 230 MHz
Mức kiểm tra cao nhất 10V
Công suất tuyến tính 75W
Bộ khuếch đại Gain 50dB
Thiết bị kiểm tra chính nguồn tín hiệu, bộ khuếch đại công suất, bộ ghép hướng, đồng hồ đo công suất, mạng CDN, phần mềm kiểm tra EMC, v.v.
Môi trường thử nghiệm Phòng được bảo vệ (không bao gồm trong hệ thống này, tùy chọn hoặc khách hàng nên chuẩn bị)
