Phụ kiện xe điện Độ bền cơ học 1 ～ 6J Bộ kiểm tra tác động của con lắc năng lượng
| Control Method: | Hướng dẫn | Impact Energy: | 1 6J |
| Hammer Anvil: | 50 | Impact Angle: | 25 °, 35 °, 36 °, 42 °, 47 °, 52 ° |
| Pendulum Material: | Ống thép | Pendulum Length: | 1 triệu |
| High Light: | thiết bị kiểm tra ô tô,thiết bị kiểm tra ô tô |
||
Phụ kiện xe điện Độ bền cơ học 1 ～ 6J Bộ kiểm tra tác động của con lắc năng lượng
Tiêu chuẩn và khoản:
IEC60309-1: 2012 Cắm phích cắm, ổ cắm và khớp nối cho mục đích công nghiệp Phần 1: Yêu cầu chung Điều khoản 24.2, hình 7
Các mẫu và hạn chế:
Giao diện sạc xe điện (phích cắm, ổ cắm, đầu nối xe), phích cắm mục đích công nghiệp, ổ cắm và khớp nối.
Ứng dụng:
Để xác minh độ bền cơ học của phích cắm xe, ổ cắm và phụ kiện khớp nối.
Nguyên tắc kiểm tra:
Phần tử nổi bật khối lượng tương đương được giải phóng tự do ở một độ cao nhất định, sau khi chuyển đổi năng lượng hấp dẫn thành động năng, để đạt được năng lượng tác động cần thiết.

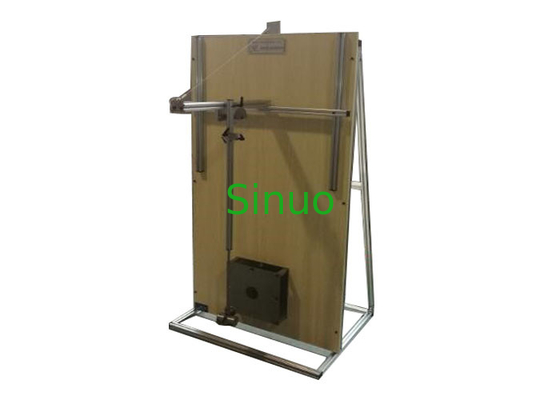

Kết cấu:
Giá đỡ có thể được điều chỉnh từ trước ra sau và từ trái sang phải và góc tác động được điều chỉnh.
Kích thước và trọng lượng:
Kích thước: khoảng W500 * D500 * H1500mm
Trọng lượng: khoảng 60kgs
Các thông số kỹ thuật:
| Phương thức hoạt động | Thao tác bằng tay |
| Trọng lượng tác động | 50 * 16mm; 304 # thép không gỉ 0,25Kg trọng lượng tác động |
| Trọng lượng tác động kết hợp | 0,5Kg (năng lượng thấp) (2 miếng trọng lượng 0,25Kg), 1Kg (năng lượng cao) (4 miếng trọng lượng 0,25Kg) |
| Năng lượng tác động | 1 6J (Búa tác động có thể thay thế cho nhau) |
| Búa đập | 50 |
| Góc va chạm | 25 °, 35 °, 36 °, 42 °, 47 °, 52 ° |
| Cấu trúc hỗ trợ con lắc | Có thể di chuyển qua lại, trái và phải và có thể xoay 90 ° |
| Vật liệu quả lắc | Ống thép có đường kính ngoài 10 mm và độ dày thành 1,0 mm |
| Con lắc dài | 1m, từ trục đến tâm của phần tử tác động |
| Tấm gắn | Tấm thép không gỉ dày 8 mm, được làm theo khẩu độ và vị trí được chỉ định của khách hàng, mặc định một bộ |
| Chiều cao tác động | 776mm, 833mm |
| Bảng dọc | Ván ép |
| Đột quỵ trục X / Y / Z | Phạm vi di chuyển lớn hơn 300 mm |
