| MOQ: | 1 |
| giá bán: | Customized |
| tiêu chuẩn đóng gói: | Ván ép |
| Thời gian giao hàng: | 30 ngày |
| Phương thức thanh toán: | L / C ,, T / T, Western Union, MoneyGram |
| khả năng cung cấp: | 1 bộ mỗi tháng |

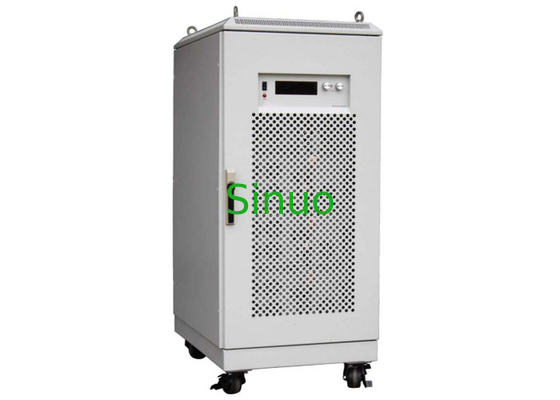

8 kênh Kết nối xe điện Xe tăng Hệ thống kiểm tra tăng nhiệt độ 400A Điều khiển PLC
Tiêu chuẩn và khoản:
IEC62196-1: 2014 Cắm phích cắm, ổ cắm, đầu nối xe và đầu vào phương tiện Sạc điện dẫn điện của xe điện-Phần1: Yêu cầu chung Điều khoản 24.
IEC60309-1: 2012 Cắm phích cắm, ổ cắm và khớp nối cho các mục đích công nghiệp Phần Part1: Yêu cầu chung Điều khoản 22.
Các mẫu và hạn chế:
Giao diện sạc xe điện (phích cắm, ổ cắm, đầu nối xe), phích cắm mục đích công nghiệp, ổ cắm và khớp nối.
Ứng dụng:
Để xác minh các phụ kiện phải được xây dựng sao cho việc tăng nhiệt độ trong sử dụng bình thường là không quá mức.
Nó được sử dụng để kiểm tra sự tăng nhiệt độ của phích cắm, ổ cắm và đầu nối xe sau khi vượt qua dòng định mức, điều kiện làm nóng trên bề mặt của các phụ kiện điện khi dòng điện được kết nối và liệu sự tăng nhiệt độ của các cực có đáp ứng không các yêu cầu của tiêu chuẩn.
Nguyên tắc kiểm tra:
Cung cấp điện áp thấp cho mẫu, và sau đó tăng nhiệt độ được thu thập trong một khoảng thời gian nhất định, được so sánh với các yêu cầu tiêu chuẩn.
Kết cấu:
Hệ thống kiểm tra tăng nhiệt độ bao gồm bộ điều chỉnh điện áp, đầu dò hiện tại, bộ điều khiển lập trình PLC, cảm biến hiện tại, màn hình cảm ứng nhân hóa và khung gầm có thể di chuyển. Nó có thể đầu ra ổn định dòng thử nghiệm và loại bỏ ảnh hưởng đến dòng thử nghiệm gây ra bởi sự dao động của điện áp nguồn, dây kết nối hoặc thanh đồng và giá trị điện trở của mẫu và cải thiện độ chính xác của kết quả thử nghiệm . Bộ nguồn có chức năng tổn thất thấp, hiệu quả cao, vận hành dễ dàng, kiểm soát và phát hiện hoàn chỉnh. Màn hình cảm ứng có thể hiển thị giá trị hiện tại và giá trị nhiệt độ của từng điểm đo nhiệt độ trong thời gian thực. Giá trị nhiệt độ có thể được ghi lại cứ sau 2 giây và có thể tạo báo cáo, có thể được lưu trong ổ flash USB và sao chép vào máy tính để xem và in.
Sử dụng môi trường:
Nguồn cung cấp: AC220V ± 10%, 50 / 60Hz, 3KW hoặc phù hợp với yêu cầu cung cấp điện cục bộ của khách hàng
Nhiệt độ làm việc 0-40 ° C, độ ẩm 30% -90%
Kích thước: khoảng W1000 * D1000 * H1300mm
Cân nặng: khoảng 250kg
Các thông số kỹ thuật:
| Điểm đo nhiệt độ | 8 kênh (bao gồm 1 điểm để đo nhiệt độ môi trường) |
| Phương thức hoạt động | Giao diện cảm ứng màu nhân hóa |
| Đầu ra liên tục điều chỉnh hiện tại | AC 0,50 50,00 400,0A (Cấp 1, có thể được đặt) |
| Chế độ hoạt động | Liên tục / tắt |
| Tải kiểm tra điện áp đầu ra | Dưới AC 5V |
| Nghị quyết hiện tại | 0,1A |
| Ampe kế chính xác | ± 1% ± 3 byte |
| Vôn kế chính xác | ± 1% ± 3 byte |
| Thời gian kiểm tra chế độ liên tục | 0,01 99,99 giờ |
| Thời gian kiểm tra chế độ bật tắt | 0,01 99,99 giờ |
| Chu kỳ kiểm tra chế độ bật tắt | 1 ～ 99999 chu kỳ, tự động tắt khi chu kỳ kiểm tra đạt đến giá trị đặt trước |
| Phạm vi đo nhiệt độ | 0 ~ 400 ° C, độ chính xác 0,3% đọc + 1 ° C; độ phân giải: 0,1 ° C |
| Thu thập dữ liệu nhiệt độ | Cấu hình giao diện truyền thông RS232 và giao diện ghi dữ liệu |
| Tốc độ quét nhiệt độ | 1 đến 255 giây tất cả các kênh |
| Bản ghi dữ liệu nhiệt độ | Nó được lưu trữ bằng máy tính hoặc đĩa U và phần mềm kiểm tra máy tính có thể được cấu hình để đặt nhiệt độ và kênh xung quanh. Khi thu thập dữ liệu, nó có thể tự động giảm nhiệt độ môi trường. |
| Cặp nhiệt điện | Cặp nhiệt điện dây tóc Omega T-type 30AWG của Mỹ, dài 2 mét, tổng cộng 8 miếng, đầu dò nhiệt độ có thể thực hiện thử nghiệm trực tiếp, nó sẽ không bị hỏng. |
| Giao diện | Với giao diện truyền thông RS232 hoặc cấu hình cổng giao tiếp USB sang RS232 |
