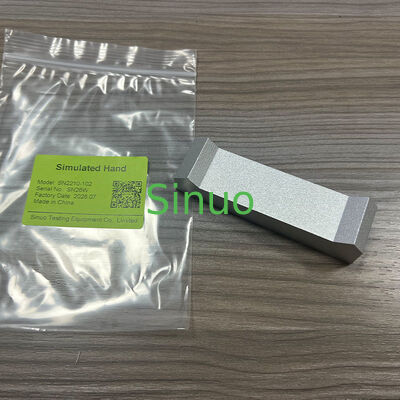

Công cụ kiểm tra cảm ứng vô ý của thiết bị gia dụng IEC60335‑2‑3

Công cụ thử nghiệm không cố ý này, còn được gọi là đo thử nghiệm tay mô phỏng là một đầu dò thử nghiệm tiêu chuẩn được thiết kế nghiêm ngặt đểIEC 60335-2-3 Khoản 22.13 và Hình 102Được chế tạo từ vật liệu nhôm, thiết bị thử nghiệm đặc biệt này tái tạo hình học của bàn tay con người.được thiết kế để xác định các thành phần bên cạnh tay cầm thiết bị mà người dùng có thể vô tình chạm vào trong hoạt động hàng ngày.

Nhiều thiết bị điện gia dụng được trang bị tay cầm để nắm và vận hành.tiếp xúc không mong muốn với các thành phần có nguy cơ sống gần đó tạo ra những nguy cơ an toàn điện quan trọngMáy thăm dò tay mô phỏng này mô phỏng các kịch bản nắm tay trong thế giới thực, định vị các khu vực nguy hiểm có thể truy cập trong vòng 13 mm từ đáy tay cầm.nó đánh giá liệu các bộ phận nguy hiểm có thể được chạm vào vô tình hay không, giúp các phòng thí nghiệm và nhà sản xuất xác nhận an toàn sản phẩm theo các yêu cầu an toàn thiết bị gia dụng của IEC.

• Tiêu chuẩn áp dụng:IEC 60335-2-3 Điều 22.13, Hình 102
• Vật liệu xây dựng:Nhôm
• Kích thước:Chiều cao tổng thể 25 mm; kích thước các điểm tiếp xúc chính A & B 19 mm; chiều dài cơ thể chính 75 mm; phần cuối 6 mm; chiều cao bậc thang bên trong 6 mm
• Phụ kiện phù hợp:Sử dụng cùng với máy đo cảm biến (theo tiêu chuẩn hình 103-105)
• Đối tượng thử nghiệm:Các khu vực liền kề tay cầm của các thiết bị điện gia dụng

• Địa hình tiêu chuẩn IEC nghiêm ngặt:1:1 tuân theo các yêu cầu kích thước hình 102 đảm bảo kết quả thử nghiệm có thể lặp lại và so sánh để chứng nhận.
• Xây dựng nhôm mạnh mẽ:Vật liệu nhôm bền cao chống biến dạng trong các thử nghiệm lặp đi lặp lại; kích thước ổn định, tuổi thọ dài.
• Cấu trúc hình tay mô phỏng thực tế:Hai điểm tiếp xúc A và B hỗ trợ chế độ thử nghiệm hai điểm hoặc một điểm tiếp xúc, phù hợp với quy trình làm việc thử nghiệm tiêu chuẩn.
• Dễ sử dụng:Đặt trực tiếp vào lỗ tay cầm, hợp tác với bộ đo cảm biến để hoàn thành đánh giá; không cần thiết lập phức tạp.
• Chuẩn bị chứng nhận:Các kết quả thử nghiệm có thể truy xuất và chấp nhận được cho các thử nghiệm trong phòng thí nghiệm của bên thứ ba và nộp hồ sơ tuân thủ sản phẩm.

Thiết bị thử nghiệm bằng tay mô phỏng này được áp dụng rộng rãi trong kiểm tra an toàn thiết bị gia dụng, xác minh R&D và chứng nhận sản phẩm theo tiêu chuẩn IEC.

Nó được sử dụng để phát hiện các bộ phận lân cận với tay cầm thiết bị có thể bị chạm vào vô tình.Người vận hành đưa đồng hồ đo tay mô phỏng vào lỗ tay cầm, thực hiện kiểm tra bằng một bộ đo cảm biến theo các quy trình hình 104 / hình 105. Nếu hồ sơ bên dưới tay cầm ngăn chặn sự tiếp xúc đồng thời của điểm A và B,thực hiện thử nghiệm với một điểm tiếp xúc theo yêu cầu.

Xét nghiệm này xác định các rủi ro liên quan đến việc chạm không mong muốn, giúp tối ưu hóa thiết kế cấu trúc xử lý sản phẩm, tránh các nguy cơ sốc điện ẩn,và đảm bảo an toàn cho người dùng cuối cho các thiết bị gia dụng sản xuất hàng loạt.
