| MOQ: | 1 |
| Giá: | Customized |
| tiêu chuẩn đóng gói: | hộp gỗ dán |
| Thời gian giao hàng: | 30 ngày |
| Phương thức thanh toán: | T/T |
| khả năng cung cấp: | 10 bộ mỗi tháng |

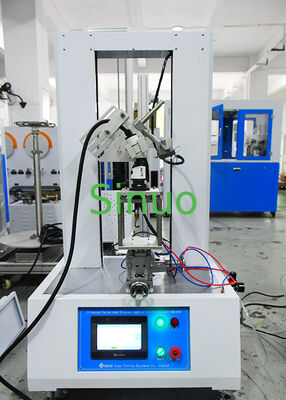

CácIEC 62196-1 EV Plug Insertion và Pull Out Force TesterĐược thiết kế để đánh giá hiệu suất cơ học của các đầu nối sạc xe điện, bao gồm các phích cắm EV, các bộ kết nối xe, ổ sạc và thiết bị khóa.
Thiết bị thử nghiệm này đo lực chèn và lực kéo trong quá trình kết nối và ngắt kết nối, đảm bảo rằng giao diện sạc đáp ứng các yêu cầu cơ học được quy định trongIEC 62196-1:2014.
Được trang bị hệ thống ổ đĩa động cơ phụ, cảm biến lực chính xác cao, điều khiển thông minh PLC và giao diện hoạt động màn hình cảm ứng, máy thử nghiệm cung cấp phép đo lực chính xác,tự động ghi lực đỉnh, và phân tích đường cong dịch chuyển lực theo thời gian thực.
Nó được sử dụng rộng rãi bởi các nhà sản xuất bộ sạc EV, phòng thí nghiệm thành phần ô tô, các tổ chức chứng nhận của bên thứ ba,và các thiết bị thử nghiệm xe điện để xác minh độ tin cậy của đầu nối sạc.
| Tiêu chuẩn | Mô tả |
|---|---|
| IEC 62196-1:2014 | Các ổ cắm, ổ cắm, bộ ghép và ổ cắm của xe |
Máy kiểm tra lực chèn và kéo phích EV phù hợp để kiểm tra lực cơ học của:
| Điểm thử | Mô tả |
|---|---|
| Xét nghiệm lực chèn | Đo lực cần thiết để chèn một phích sạc EV vào giao diện ổ cắm |
| Kiểm tra lực kéo | Đo lực kéo cần thiết để loại bỏ đầu nối sạc |
| Kiểm tra lực thiết bị khóa | Đánh giá hiệu suất cơ học của cấu trúc khóa kết nối |
| Phân tích đường cong lực | Ghi lại sự thay đổi lực trong quá trình chèn và rút |
| Khám phá lực đỉnh | Tự động ghi nhận giá trị lực tối đa trong quá trình thử nghiệm |
Hệ thống có thể tự động phát hiện các giá trị lực đỉnh và ngừng thử nghiệm khi đạt đến giới hạn đã đặt trước.
Hệ thống điều khiển servo cung cấp chuyển động thẳng đứng mượt mà và ổn định, đảm bảo kết quả thử nghiệm lặp lại trong điều kiện tốc độ được kiểm soát.
Một hệ thống điều khiển dựa trên PLC với giao diện màn hình cảm ứng màu cho phép các nhà khai thác thiết lập các thông số thử nghiệm, theo dõi tình trạng thử nghiệm và phân tích đường cong dịch chuyển lực một cách thuận tiện.
Thiết bị hỗ trợ phạm vi lực tùy chỉnh và các thiết bị kết nối sạc khác nhau theo yêu cầu của khách hàng.
Các chức năng báo động quá tải và bảo vệ rò rỉ tích hợp giúp cải thiện an toàn hoạt động trong quá trình thử nghiệm.
| Trạm thử nghiệm | Trạm duy nhất |
| Phương pháp điều khiển điện | PLC điều khiển tích hợp thông minh, màu sắc người máy giao diện cảm ứng hoạt động |
| Chế độ lái xe | Động cơ dẫn động |
| Giá trị lực thử | 10 ~ 1000N, các phạm vi khác có thể được tùy chỉnh |
| Độ chính xác tải | ± 0,5% |
| Hiển thị tải trọng tối thiểu | 0.01N |
| Hiển thị độ di chuyển tối thiểu | 0.01mm |
| Hướng chèn | Dọc |
| Tốc độ thử nghiệm | 0.01 ~ 100mm/min |
| Lớp thử nghiệm | Bảng thép chịu tải dày |
| Thiết bị nâng | Máy trượt chính xác |
| Người giữ mẫu vật | Một vật cố định đặc biệt để sạc giao diện súng, các phong cách khác cần phải được tùy chỉnh |
| Bảo vệ | Cảnh báo cường độ quá cao, bảo vệ rò rỉ |
| Nguồn cung cấp điện | AC220V±10%/50Hz, công suất 1KW |
| Kích thước và trọng lượng thiết bị | Khoảng W500*D850*H1550mm, trọng lượng: khoảng 120kg |
