| MOQ: | 1 |
| Giá: | Customized |
| tiêu chuẩn đóng gói: | hộp gỗ dán |
| Thời gian giao hàng: | 30 ngày |
| Phương thức thanh toán: | T/T |
| khả năng cung cấp: | 10 bộ mỗi tháng |

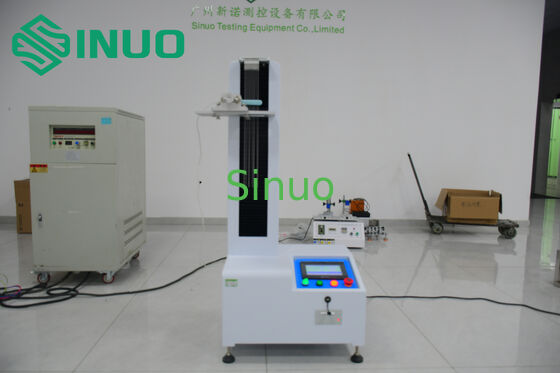

Máy kiểm tra độ đồng đều lực kẹp máy duỗi tóc theo tiêu chuẩn IEC 61855 với điều khiển thông minh PLC
Thông tin sản phẩm:
Tiêu chuẩn: Tuân thủ điều khoản 5.8, hình 13 và 14 của IEC 61855.
Mẫu thử và giới hạn: Máy duỗi tóc.
Mục đích kiểm tra: Dùng để phát hiện độ đồng đều lực kẹp của máy duỗi tóc.
Nguyên lý kiểm tra: Lắp đặt 10 cảm biến lực tại đầu cố định của sợi tóc mô phỏng, sử dụng máy duỗi tóc kéo từ trên xuống dưới, đo giá trị lực tại mỗi điểm và ghi lại sự so sánh.
Đo lực kẹp của máy duỗi tóc:
Mục đích của phép đo là đánh giá độ đồng đều lực kẹp củaduỗi tóc.
Sử dụng mười sợi dây thép không gỉ có đường kính 1,5 mm và chiều dài không dưới 400 mm. Độ phẳng của dây thép phải nhỏ hơn 1 mm/m và độ nhám (Ra) phải nhỏ hơn 0,6 μm. Các sợi dây thép được phân bố đều với khoảng cách 6 mm. Mỗi sợi dây được gắn vào một thiết bị đo lực. Sơ đồ lắp đặt thử nghiệm được thể hiện trong Hình 13. Mười sợi dây được đặt giữa các tấm củaduỗi tóctrong khu vực giữa và được giữ ở trạng thái thẳng đứng.
Máyduỗi tócđược cấp nguồn. Sau 30 giây, một lực 20 N được tác dụng lên hai tấm kẹp. Máyduỗi tócđược di chuyển xuống dọc theo các sợi dây với tốc độ 1 mm/s và quãng đường di chuyển là 60 mm. Trong quá trình di chuyển, lực kẹp trong mỗi sợi dây được đọc mỗi 0,5 giây và lực kẹp đo được (F1,F2,...F10) trong mỗi sợi dây riêng lẻ được tính bằng giá trị trung bình của tất cả các lần đọc.F1,F2,...F10được ghi lại.Độ đồng đều lực kẹp của
máy duỗi tóccũng có thể được minh họa bằng biểu đồ, như thể hiện trong Hình 14.Thông số kỹ thuật:
Mục
| Thông số kỹ thuật | Mô hình |
|---|---|
| SN1122G | Trạm kiểm tra |
| Một trạm | Chế độ điều khiển điện |
| Điều khiển tích hợp thông minh PLC, vận hành qua màn hình cảm ứng HMI 7 inch | Chế độ truyền động |
| Truyền động bằng động cơ servo | Phương pháp kẹp mẫu thử |
| Kẹp cơ khí, vị trí kẹp có thể điều chỉnh | Cảm biến lực |
| Phạm vi: 5kg (0–50N); Độ chính xác tải: 0,5%; Độ phân giải: 0,01N. 10 chiếc được bố trí cách nhau 6mm | Kim thép không gỉ |
| Φ1,5, chiều dài＞400mm; Độ thẳng＜1mm/m; Độ nhám＜0,6μm. Một đầu nối với cảm biến lực, đầu còn lại được cố định bằng bộ gá. Tổng cộng 10 kim với khoảng cách tuân thủ yêu cầu tiêu chuẩn | Lực kẹp máy duỗi tóc |
| 20N, được tác dụng bằng kẹp lò xo có chỉ báo thang đo | Hành trình |
| 0–400mm (bao gồm chiều cao bộ gá); Mặc định: 60mm | Hướng kéo |
| Thẳng đứng | Tốc độ kéo xuống của máy duỗi tóc |
| 1~10mm/s, tốc độ được điều khiển bằng động cơ servo. Tốc độ tự động mặc định: 1mm/s | Thu thập lực kẹp |
| Thu thập thời gian thực bằng PLC thông qua cảm biến lực và bộ truyền tín hiệu, có hiển thị đường cong lực kẹp | Nguồn điện cho mẫu thử |
| Ổ cắm điện đa năng tích hợp, nguồn điện lưới | Cấu hình |
| 20 chiếc kim thép không gỉ, đường kính 1,5mm | Độ đồng đều lực kẹp máy duỗi tóc T |
