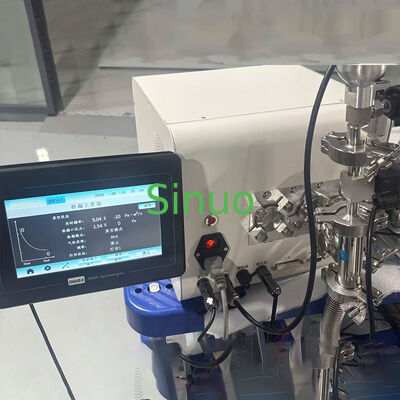

Máy dò rò rỉ khối phổ kế pin lithium mô-đun Helium
| Functional Configuration: | Chế độ chân không/súng hút/khí đánh dấu kép | Detectable Gases: | Heli-4; Heli-3; Hydro |
| 1500Hz Vacuum Mini. Leak: | 1,0E-12 Pa.m3/s | 1000Hz Vacuum Mini. Leak: | 5,0E-13 Pa.m3/s |
| Calibration Mode: | Hiệu chuẩn bên trong/bên ngoài/động | Calibration Leak: | Loại vi kênh, 2,0 × 10⁻⁸ Pa·m³/s |
| Start-up Time: | 3 phút | Response Time: | 1 giây |
Thiết bị này là máy dò rò rỉ khối phổ kế helium mô-đun dòng ANHMS-1000 thế hệ đầu tiên. Nó tương thích với cả phương pháp thử nghiệm chân không và súng hút. Kích thước nhỏ gọn của nó cho phép dễ dàng tích hợp vào thiết bị kiểm tra khí heli tự động dành cho pin lithium.
Bằng cách theo dõi hàm lượng helium tại vị trí mô-đun đầu vào trong thời gian thực, nó có thể đo định lượng tốc độ rò rỉ helium của pin lithium. Nó có thể nhanh chóng sàng lọc các tế bào không đủ tiêu chuẩn và đáng ngờ có tốc độ rò rỉ vượt quá giá trị đã đặt do các lý do như lỗi hàn vỏ, lỗi hàn lỗ phun và lỗi vật liệu.
Máy dò rò rỉ khối phổ kế helium dòng ANHMS-1000 được sử dụng rộng rãi trong thử nghiệm helium sơ cấp, thử nghiệm helium thứ cấp và kiểm tra độ kín khí của bộ pin trong quá trình sản xuất tế bào. Nó có thể đảm bảo rằng chất lượng hàn của vỏ và chốt bịt kín cũng như hiệu suất bịt kín tổng thể của GÓI và mô-đun đáp ứng yêu cầu sản xuất.
- Độ chính xác phát hiện rò rỉ cao: Tốc độ rò rỉ tối thiểu có thể phát hiện đạt 5,0E-10Pa.m³/s ở chế độ chân không
- Tốc độ phản hồi cao: Thời gian phản hồi khi rò rỉ nhỏ hơn 1 giây và có thể đo được đỉnh rò rỉ trong vòng 5 giây
- Độ ổn định cao: Dây oxit Yttrium-iridium, tự động chuyển mạch trong trường hợp hỏng hóc; thiết kế kênh đôi đảm bảo hoạt động liên tục và ổn định
- Lưu trữ dữ liệu: Lưu trữ cục bộ dữ liệu và dạng sóng thử nghiệm, đồng thời hỗ trợ xuất sang ổ flash USB
- Dễ sử dụng: Kích thước nhỏ gọn, giao diện phong phú và hoạt động đơn giản, phù hợp với thiết bị phát hiện helium pin lithium tự động
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Mẫu sản phẩm | SN-ANHMS-1000 |
| Cấu hình chức năng | Chế độ chân không, chế độ súng hút, khí đánh dấu kép |
| Nguồn điện | AC 220V±10%, 50Hz |
| Mức tiêu thụ hiện tại | < 2A |
| Cầu chì | 10A*2 (Đường kính 5*20mm) |
| Mặt bích đầu vào | 2*DN16 KF+1*DN25 KF |
| Kích thước | 308*283*319 (R*H*D, mm) |
| Khí có thể phát hiện được | He4, He3, H2 |
| Tỷ lệ rò rỉ tối thiểu có thể phát hiện được (He4) | Chế độ hút súng: 5.0E-8 Pa.m³/s Chế độ chân không: 1.0E-12 Pa.m³/s(1500Hz) 5,0E-13 Pa.m³/s(1000Hz) |
| Chế độ hiệu chuẩn | Hiệu chuẩn bên trong, hiệu chuẩn bên ngoài, hiệu chuẩn động bên ngoài |
| Rò rỉ hiệu chuẩn | Loại vi kênh, 2,0 * 10⁻⁸ Pa·m³/s |
| Thời gian khởi động | 3 phút |
| Thời gian đáp ứng | 1 giây |
| Tốc độ bơm dự phòng | > 1,0 L/s, chân không tối đa < 10 Pa |
| Tốc độ bơm phân tử | He4, 2,5 L/s (Tách dòng 80) |
| Áp suất tối đa cho phép | 200~1800 năm |
| Đơn vị đo lường | Pa.m³/s, mbar.L/s, Torr.L/s, PPm |
| Ngôn ngữ | Tiếng Trung/Tiếng Anh/Tiếng Đức |
| Màn hình hiển thị | LCD, màn hình màu 4,3 inch, màn hình cảm ứng |
| Giao diện truyền thông | RS232, I/O, đầu vào analog |
