IEC60335-2-30 Hình 103 Máy kiểm tra nhiệt độ bề mặt của lò sưởi điện

Góc kiểm tra này tuân thủ yêu cầu tiêu chuẩn của Khoản 11.2, Hình 103 của IEC 60335-2-30:2009+AMD1:2016 +AMD2: 2021.

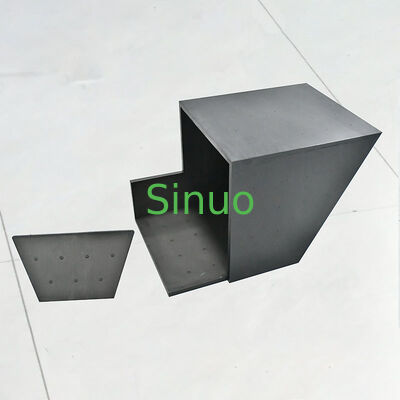

Hộp kiểm tra này được làm bằng ván ép sơn đen mờ dày khoảng 20 mm. Tường A có thể được đặt ở các khoảng cách khác nhau so với đầu xa của hộp kiểm tra.

Hộp kiểm tra được đặt trong góc kiểm tra, với cạnh B áp vào một bức tường của góc kiểm tra và đầu dốc của hộp kiểm tra áp vào bức tường còn lại. Góc kiểm tra phải có chiều rộng ít nhất 470 mm, chiều sâu 760 mm và chiều cao 470 mm.

Máy sưởi cabin được đặt trong hộp kiểm tra ở vị trí bất lợi nhất theo hướng dẫn của nhà sản xuất, nếu nó vừa với hộp kiểm tra, và với khoảng cách L = 0 mm. Khoảng cách ngắn nhất đến tường của hộp kiểm tra không được nhỏ hơn khoảng cách được nêu trong hướng dẫn của nhà sản xuất đối với khoảng cách cho phép ngắn nhất giữa đầu ra của máy sưởi và các bề mặt bên trong của xe cơ giới. Tường A của hộp kiểm tra có thể được di chuyển để tăng L lên khoảng cách tối đa L = 220 mm.

Nếu nhà sản xuất không cung cấp bất kỳ hướng dẫn nào về việc đặt máy sưởi cabin hoặc nếu máy sưởi không vừa với hộp kiểm tra, máy sưởi cabin sẽ được đặt ở vị trí bất lợi nhất trên sàn của góc kiểm tra. Máy sưởi chứa các bộ phận làm nóng PTC được đặt cách xa các bức tường nếu điều này dẫn đến nhiệt độ cao hơn.

Sự tăng nhiệt độ của tấm nỉ được xác định bằng cặp nhiệt điện gắn vào các đĩa đồng hoặc đồng thau nhỏ màu đen, đường kính 15 mm và dày 1 mm. Các đĩa được đặt trên bề mặt của tấm nỉ.

Đầu dò có thể được giữ cố định bằng kẹp giá đỡ phòng thí nghiệm hoặc thiết bị tương tự. Bất kỳ thiết bị đo nào cho kết quả tương tự như đầu dò đều có thể được sử dụng.

• Tuân thủ Tiêu chuẩn IEC: Sản xuất theo yêu cầu của Khoản 11.2 và Hình 103 của IEC 60335-2-30.
• Góc phòng mô phỏng: Tái tạo một góc trong nhà thực tế bao gồm sàn và hai bức tường thẳng đứng, để cung cấp kết quả kiểm tra đáng tin cậy cho máy sưởi.
• Hoàn thiện sơn đen mờ: Bề mặt bên trong và bên ngoài được hoàn thiện bằng sơn đen mờ để hấp thụ nhiệt đồng đều.
• Gắn cặp nhiệt điện linh hoạt: Các lỗ khoan sẵn cách nhau 10 cm, tạo điều kiện lắp đặt cảm biến nhiệt độ dễ dàng.
• Cấu trúc chắc chắn: Chế tạo từ ván ép dày khoảng 20 mm, có cấu trúc chắc chắn và tuổi thọ sử dụng lâu dài.
